定心车削全解析，光学定心取边技术的原理、流程与公开参数参考

在高精度光学系统中，光轴与机械轴的同轴度是决定成像质量的核心指标。传统「Drop-in式」装配依赖镜筒内孔、隔圈与镜片外圆的机械公差配合，误差逐级累积，最终单镜偏心往往达到数十微米，难以满足红外热像仪、光刻物镜、高倍显微物镜等衍射极限系统的要求。

定心车削（又称定心取边）技术通过「先光学对准、后精密车削」的思路，将透镜光轴精确传递到镜框的机械基准上，从根本上摆脱了零件加工公差对装配精度的限制，是现代高精度光学制造的核心工艺之一。

本文从应用场景、测量原理、完整工艺流程、设备构型与公开参数五个维度，系统梳理定心车削技术的全貌，为光学制造与装调工程师提供参考。

一、为什么需要定心车削：传统装配的三大瓶颈

传统机械限位式装配在高精度场景下的局限性日益凸显：

公差累积效应：镜片外圆、镜筒内孔、隔圈厚度每一环都有公差，叠加后单镜偏心可达20~50μm，多片镜头后光轴偏斜更会被放大。
接触应力变形：压圈、隔圈直接压紧镜片边缘，引入局部应力与面形畸变，温度变化时应力释放还会导致光轴漂移。
温域一致性差：玻璃与金属热膨胀系数不匹配，全温范围内光轴稳定性差，无法满足军工、航天级环境要求。

定心车削的核心价值：将「机械公差保证同轴」转变为「光学对准+精密车削定义基准」，单镜中心偏可控制在1~5μm，角偏心可达秒级，同时消除隔圈压应力，大幅提升全温域光轴稳定性。

二、定心车削的核心原理：以光轴定机械轴

2.1 中心偏差的旋转测量法

定心车削的测量基础是反射式自准直+旋转测量法：被测透镜随精密主轴旋转，自准直仪观测透镜表面反射的十字像。若光轴与主轴重合，反射像静止不动；若存在偏心，反射像会画出圆形轨迹。

对于反射式测量，像点画圆直径 D 与球心偏 ΔC 的关系为 D = 4ΔC，测量灵敏度是透射法的两倍。实际工艺中采用双面反射式定心仪同时监控前后两个表面，通过四维调整使两个画圆同时最小，确保光轴与主轴完全重合。

2.2 定心车削的基本逻辑

整个工艺的本质是「基准传递」：

通过光学测量找到透镜自身的光轴；
以光轴为基准，精密车削镜框的外圆与端面；
加工后的镜框机械轴与光轴重合，装入镜筒后自动保证同轴度。

三、完整工艺流程：五步实现光机共轴

3.1 第一步：镜片粘接与低应力固化

先将镜片用低应力光学胶粘接在粗加工镜框内，为后续车削提供机械载体。

镜框预处理：内孔与镜片外圆留0.3~0.5mm均匀间隙，材料优选铜合金或铝合金，内孔Ra≤1.6μm，去油清洗。
胶粘剂选择：常用低应力RTV硅橡胶或低应力环氧树脂，胶层厚度控制在0.1~0.2mm，确保-40℃~80℃范围内无附加应力。

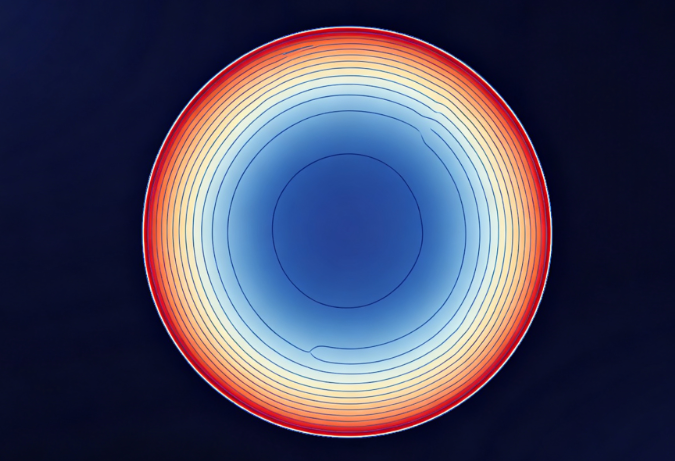

固化检验：固化后用干涉仪检查面形变化，要求ΔRMS≤λ/20（λ=632.8nm），避免胶应力导致镜片变形。

3.2 第二步：装夹与光轴对准

这是定心车削最核心的调整环节，设备核心由三部分组成：高精度空气主轴（径向跳动≤±0.1μm）、双面反射式定心仪、四维调整卡盘（两维平移+两维旋转）。

调整采用逐步逼近法：每次调整量为当前画圆直径的50%，平移与倾斜交替进行，反复迭代3~5次，直至旋转主轴时两个球心像剩余跳动量≤0.5μm（对应球心偏≤0.125μm）。调整到位后锁紧各自由度，锁紧顺序为先平移后旋转。

3.3 第三步：镜框精车（定心取边）

以主轴回转中心为基准，对镜框外圆、端面进行精密车削，使机械基准与光轴重合。

刀具选择：单刃金刚石车刀（SPDT）或硬质合金车刀，刀尖圆弧半径0.2~0.5mm。
加工分层：粗车留0.02~0.05mm精车余量，精车后外圆与光轴同轴度优于2μm，端面与光轴垂直度优于2″，表面Ra≤0.8μm。
切屑防护：加工全程用工业吸尘器吸除切屑，切削点附近加正压气流，防止切屑划伤镜片表面。

3.4 第四步：中心厚度与空气间隔测量

定心车削镜头无机械隔圈，轴向尺寸完全靠镜框端面保证，因此采用低相干干涉法非接触测量镜片中心厚度与空气间隔。

宽谱光源相干长度极短，扫描参考镜时，只有测量光与参考光光程差为零才出现干涉峰值。通过记录相邻峰值的扫描距离，结合材料群折射率即可算出中心厚度与空气间隔，测量精度可达亚微米级。

3.5 第五步：镜筒装配与密封

加工好的镜框组件按光学设计顺序依次装入镜筒，配合间隙控制在0.005~0.015mm。端面靠紧后复验空气间隔，偏差≤±0.01mm为合格。最后从注胶孔缓慢注入双组分RTV硅橡胶密封，固化后复测整机中心偏与高低温稳定性。

四、设备构型对比：立式 vs 卧式

定心车床按整体布局分为立式与卧式两类，结构上存在以下差异：

对比维度	立式定心车床	卧式定心车床
主轴方向	垂直布置	水平布置
适用口径范围	中小口径	大中口径、大尺寸镜筒
工件长度	短镜筒、单镜组件	长镜筒、多镜组串联
重力影响	镜片自重沿轴向，径向变形小	长镜筒需考虑挠度变形
占地面积	小	大

五、工作模式对比：调整工件式 vs 慢刀伺服式

按光轴对准后车削的实现方式，分为两大类技术路线：

5.1 调整工件式（四维卡盘调镜片）

通过四维调整卡盘改变工件（镜片+镜框）的姿态，使光轴与主轴重合，然后刀架沿固定主轴进给车削。

特点：结构相对简单，调试方便，适用于中小口径、轻重量工件。
局限：调整范围有限，大口径/大重量工件调整难度较高。

5.2 慢刀伺服式（Slow Tool Servo，不调工件）

工件装夹后姿态固定，测量系统测出光轴偏斜量后，控制刀架做随动伺服运动，使刀具轨迹始终与光轴垂直/同轴。

特点：工件刚性好，适用于大口径、重工件，可处理非球面等复杂面形。
局限：控制系统复杂，对机床动态响应要求高。

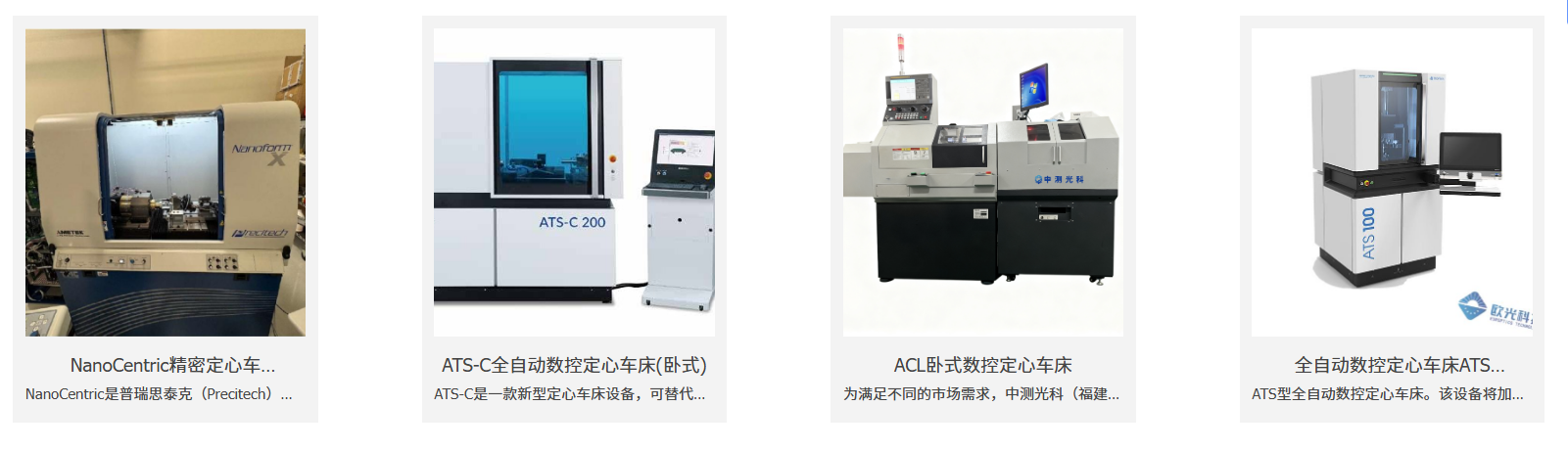

定心车

六、主流设备公开参数参考

以下为市面三类定心车床的公开可参考参数，具体技术指标以厂商官方资料为准。

6.1 ATS 系列（立式定心车床）

ATS立式定心车床，采用垂直主轴布局，集成空气轴承与自准直测量系统。

产品型号	ATS200 UP	ATS200	ATS100
车床类型	立式车床，三轴系统空气轴承/静油压轴承	立式车床，三轴系统空气轴承	立式车床，两轴系统空气轴承
测量系统	双光路定心系统上下2只电子自准直仪	双光路定心系统上下2只电子自准直仪	单光路定心系统上下2只电子自准（可升级双光路）
工件直径	20…200mm	20…200mm	20…100mm
最大工件重量	5kg	5kg	3kg
生产精度	＜0.5μm	＜1.0μm	＜2.5μm
中心偏差测量精度	＜0.2μm	＜0.2μm	＜0.2μm
空气间隔控制精度	＜1.0μm	＜2.0μm	＜4.0μm
定心加工精度	±0.75 μm	±2 μm	±2.5 μm
平面度加工精度	±0.25 μm	±0.5 μm	±1 μm
红外镜片及金属镜	可测量并加工	可测量并加工	可测量并加工
设备重量	—	约2500kg	约1400kg

6.2 ACL 系列（卧式定心车床）

ACL 系列为卧式结构定心车床，采用水平主轴布局，布置测量光路与车削系统。

产品型号	ACL-100 卧式数控机床	ACL-200 卧式数控机床
测量系统	单光路定心系统右侧1支自准直仪	双光路定心系统左右各1支自准直仪
最大加工直径	100mm	100mm
最大加工长度	100mm	100mm
可加工材料	黄铜、铝合金、镀镍钢材、钢材	黄铜、铝合金、镀镍钢材、钢材
胶合镜片及金属座	可测量并加工	可测量并加工
红外镜片及金属座	—	可测量并加工
圆度、圆柱度、垂直度	≤3μm	≤3μm
可测镜片曲率范围	±2000mm	±2000mm
镜片光轴与镜座偏心精度	≤3μm	≤3μm

6.3 NanoCentric 系列（Precitech × TRIOPTICS 联合超精密方案）

NanoCentric是普瑞思泰克（Precitech）与德国TRIOPTICS联合开发的新一代精密定心车削系统，将TRIOPTICS高精度自准直仪集成到Precitech单点金刚石车床上，实现光学镜片单元的光轴对准与定心车削加工一体化。

发展历程：2018年，Precitech与德国Fraunhofer IOF合作，首次将TRIOPTICS自准直仪集成到单点车上；2025年，双方扩大合作推出全新一代NanoCentric，标志着光学定心加工从「对准后车削」升级到「对准即加工、加工即测量」的一体化时代。

技术架构：

光学对准系统：集成TRIOPTICS精密自准直仪，实现镜片光轴的亚微米级对准精度
超精密加工平台：基于Precitech单点金刚石车床，天然花岗岩底座、静压油轴承导轨、空气轴承主轴
UPx控制系统：统一控制光学对中和车削加工，光学对准完成后直接执行切削程序
在线测量：机载测量探针实时验证加工尺寸，包括球顶至端面距离、外径、台肩面位置

定心车削自由度控制：

自由度	控制方式
沿直径方向平移 (X/Y)	自准直仪检测偏心→精密十字滑台调整
端面倾斜 (α/β)	自准直仪检测倾斜→倾斜调节机构补偿
球顶与端面距离 (t/b)	机载测头在线测量并反馈
外径 (d)	金刚石车削精确控制外圆尺寸
