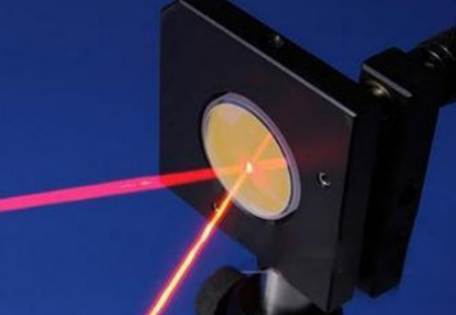

激光损伤阈值(LIDT)测试技术:ISO 21254标准解读与工程实践
导读:高功率激光系统中的光学元件,承受着每平方厘米数焦耳至数千焦耳的能量密度。一片反射镜的膜层在若干次脉冲后出现针孔——系统功率被迫降级,甚至整机返修。激光诱导损伤阈值(LIDT)是决定光学元件"能承受多强的光而不坏"的核心参数。本文从损伤机理、ISO 21254标准测试方法和工程选型三个维度,系统介绍LIDT测试的技术体系。

一、激光损伤的物理机理
1.1 损伤的关键尺度
激光对光学元件的损伤,按时间尺度和物理机制可分为三类:
|
损伤类型 |
脉宽范围 |
主导机制 |
典型特征 |
|---|---|---|---|
|
热致损伤 |
>10ns |
线性吸收→热积累→熔化/气化 |
大面积熔融、重铸层 |
|
介质击穿 |
1ps~10ns |
雪崩电离→等离子体形成→冲击波 |
针孔、裂纹、环形损伤 |
|
多光子电离 |
<1ps |
多光子吸收→价带电子直接激发→键断裂 |
亚微米针孔、无热影响区 |
对于最常见的纳秒脉冲激光器(如Q-switched Nd:YAG),损伤的主导机制是雪崩电离——膜层中的初始自由电子在强电场中加速,碰撞晶格原子产生更多自由电子,形成雪崩效应,最终在亚纳秒时间尺度内产生局部等离子体爆发,冲击膜层结构。
1.2 膜层为什么比基底更脆弱?
膜层的LIDT通常为基底材料的1/3~1/10。原因在于: - 缺陷密度高:膜层沉积过程中引入的纳米级缺陷(针孔、杂质颗粒)是雪崩电离的起始点 - 界面态:膜层-基底和膜层-膜层界面处存在高密度的电子陷阱态,降低了击穿阈值 - 吸收不均匀:膜层材料的本征吸收系数和缺陷吸收在微观尺度上波动剧烈
二、ISO 21254标准测试方法
2.1 两种基本测试模式
国际标准ISO 21254规定了LIDT测试的两种核心模式:
1-on-1测试(单点单脉冲) - 每个测试位置仅照射一次激光脉冲 - 测试数十至数百个位置,每个位置使用不同能量密度 - 统计各能量密度下的损伤概率(损伤位置数/总照射位置数) - 损伤概率50%对应的能量密度即为1-on-1 LIDT
S-on-1测试(单点多脉冲) - 每个测试位置连续照射S个脉冲(S通常为100、1000或10000) - 模拟实际使用中光学元件承受重复脉冲的工作条件 - S-on-1 LIDT通常显著低于1-on-1 LIDT——原因是多脉冲累积效应(疲劳)
2.2 测试流程
样品准备 → 光路对准 → 能量校准 → 逐点测试 → 损伤判定 → 统计分析 → 报告
样品准备:被测膜层需在洁净环境下保存和运输。测试前使用显微镜检查表面无可见缺陷(>1μm)。
损伤判定:ISO 21254规定的损伤判据是任何肉眼或100×显微镜下可见的永久性表面变化——包括针孔、裂纹、膜层剥落或颜色变化。等离子体闪光不属于损伤(除非伴随永久变化)。
统计分析:损伤概率P与能量密度F的关系通常用双参数Weibull分布拟合:
P(F) = 1 - exp[-(F/F_th)^m]
其中F_th为特征损伤阈值,m为Weibull模数(描述数据的分散程度)。
2.3 影响测试结果的关键因素
-
光斑尺寸:光斑越大,覆盖的缺陷越多,统计上"撞到"关键缺陷的概率越高→测得的LIDT越低
-
脉冲宽度:脉冲越短,峰值功率越高(同样能量下),损伤阈值越低
-
测试环境:真空环境下膜层无法通过对流散热,热致损伤阈值比大气中低20%~50%
-
预处理效应:低能量密度的预照射可能清除表面吸附物(提高LIDT),也可能激活亚临界缺陷(降低LIDT)
三、LIDT数据的工程应用
3.1 从测试数据到设计余量
实测LIDT数据不能直接作为元件的最大承受功率。工程设计需要引入安全系数:
设计最大能量密度 ≤ 实测LIDT / SF
安全系数SF的取值取决于: - 激光器的实际脉冲稳定性(能量波动通常为±5%~10%) - 光路中的"热点"(光束剖面非均匀导致局部能量密度高于平均值) - 长期可靠性要求(SF=2~5)
对于空间激光通信等可靠性要求极高的应用,SF可能取到10——意味着实测LIDT为10 J/cm²的膜层,设计使用上限仅为1 J/cm²。
3.2 不同应用场景的LIDT需求
|
应用场景 |
典型激光参数 |
LIDT需求 |
|---|---|---|
|
激光打标/雕刻 |
纳秒,10~100mJ |
>5 J/cm² (ns) |
|
激光微加工 |
皮秒/飞秒,μJ~mJ |
>2 J/cm² (ps) |
|
医疗激光传输 |
纳秒,mJ~J |
>10 J/cm² (ns) |
|
空间激光通信 |
纳秒,μJ |
>50 J/cm² (ns),SF=10 |
|
激光核聚变(LIFE/NIF) |
纳秒,kJ |
>20 J/cm² (ns, 355nm) |
四、LIDT测试设备的选型要点
一台完整的LIDT测试系统需要具备: - 可调能量激光源:通常使用与被测系统相同波长和脉宽的激光 - 精确能量控制:半波片+偏振分束器组合,实现10⁻³~10⁻¹的连续能量衰减 - 在线损伤监测:散射光探测器或高分辨率显微镜实时判断损伤发生 - 精密样品移动平台:XY电动平移台,定位精度±5μm - 数据分析软件:Weibull拟合、损伤概率曲线绘制、LIDT报告自动生成
欧光科技代理的精密光学检测产品线中,LIDT测试系统是膜层性能全参数评价体系的重要一环,为高功率激光系统中的光学元件提供从研发选型到量产检验的完整数据支持。
激光损伤阈值测试是光学薄膜检测中最"硬核"的参数——它决定的不只是膜层"好不好",而是系统"能不能用"。从ISO 21254的1-on-1标准方法到实际工程中的S-on-1疲劳评估,从Weibull统计分析到安全系数的合理选取——LIDT测试的每一个环节都在为激光系统的可靠运行提供量化依据。
-
