OptiCentric® Bonding 胶合装调系统，从"手感对准"到"算法锁定"

为什么手动胶合走到了天花板？五自由度闭环装调如何替代人手？SmartAlign算法如何"预判漂移"？四个翻车点一个都不能踩。

一枚六片镜头，装调师傅拿着放大镜，一手推镜片、一手盯偏心表，推到位了再点UV胶固化——这套流程，在镜片直径小于5mm的手机镜头面前几乎是绝望的。
      手动胶合的瓶颈不是"不够仔细"，而是三个根本性问题：人手微推的精度天花板约3-5μm，推完到固化之间镜片还会漂移，操作一致性无法量产复制。
    OptiCentric® Bonding系列的出现，不是在手动流程上加个机械手，而是把"检测→调整→固化"整个闭环交给算法和五自由度运动平台执行——从"手感对准"到"算法锁定"。

图1：Bonding产品线自由度升级路径——从2D基础型到5D旗舰型到UP重载型

为什么手动胶合走到了天花板

先厘清一个概念：胶合装调和定心车削不是同一件事。

定心车削（ATS/ACL系列做的事）是加工镜座——把金属镜座的外径、端面车削到位，让镜座本身成为合格零件。而胶合装调是在镜筒内直接对镜片进行位置调整并固化锁定——不动镜座，动镜片。

两种工艺互补而非替代：定心车削解决"零件级精度"，胶合装调解决"系统级装调"。

手动胶合的三个天花板：

① 微推精度有限。人手指尖的微推分辨率大约3-5μm，而高端镜头的偏心公差要求经常是≤2μm。差这一个量级，推到位是个概率事件。

② 固化漂移不可控。手动流程里，推到位→点胶→UV固化之间存在时间窗口。UV胶从液态到固态的收缩率1-6%，哪怕1%的收缩在8μm胶层厚度上也产生80nm偏移——方向恰好和残余偏心同向，2μm的"合格"瞬间变成3μm的"不合格"。

③ 量产一致性缺失。同一批镜头，师傅A装调10片合格9片，师傅B合格7片——操作者依赖是量产的死穴。微型镜片（直径2-5mm），肉眼几乎看不清偏心表的跳动，手感判断彻底失效。

这三条加在一起，指向同一个结论：高精度胶合装调的出路是自动化闭环。

OptiCentric® Bonding产品线全解析

TRIOPTICS的Bonding产品线有四个完整系统，覆盖从2自由度到5自由度、从150mm到800mm口径的全场景：

Bonding 5D核心参数速览
镜片直径：10-180mm · 镜筒直径：20-260mm · 镜片≤1kg · 镜筒≤20kg
测量精度：X/Y(Lens)<0.1μm · Z<±1μm · X/Y(Cell)<0.2μm
定位精度：X/Y/Z<1μm · θx/θy<2角秒 · 周期<5min（不含点胶和固化）

五自由度为什么必要？因为多片镜组装调不是简单的"推偏心"。一枚镜片在镜筒内的姿态偏差，分解来看是三个平移+两个倾斜——如果只用X/Y推，倾斜偏差永远无法消除。5D系统能同时修正"偏了多少"和"歪了多少"，这才是多片镜组装调的完整解。

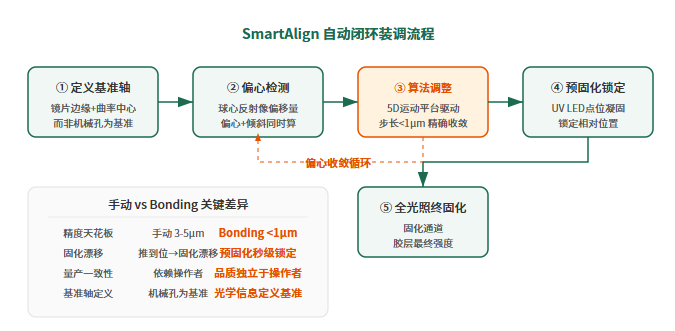

图2：SmartAlign闭环装调流程——五步闭环+偏心收敛循环，对比手动流程四个关键差异

SmartAlign：让算法做"最后一推"

OptiCentric® Bonding系统的核心技术不是五自由度运动平台本身——运动平台是标准机电产品。真正让它区别于"手动+机械手"方案的是SmartAlign软件模块。

SmartAlign的工作逻辑：

第一步：定义基准轴。不是以镜筒机械轴为基准，而是以镜片外边缘+下镜片曲率中心的组合定义参考轴——这就是TRIOPTICS的专利技术。传统方法以机械孔为基准，但机械孔和光学轴之间总有偏差。SmartAlign直接用光学信息定义"正确的轴"。

第二步：实时偏心检测。自准直仪同时捕获上下镜片的球心反射像，两个球心像的相对位置直接反映偏心量和倾斜角。

第三步：算法驱动调整。五自由度运动平台根据偏心数据自动驱动——不是人手推，是电机以<1μm步长精确移动。每一步移动后重新检测，直到偏心收敛到阈值内。

第四步：UV预固化锁定。偏心合格后，UV LED光源以规定波长和强度实施预固化——"点位凝固"，把两枚镜片的相对位置先锁住。

第五步：全光照终固化。组件移入固化通道完成全光照固化，胶层达到最终强度。

整个流程的关键：从检测到调整到固化，没有人的手介入。偏心合格→固化锁定的时间窗口被压缩到秒级，漂移风险几乎为零。

UV胶与装调精度：容易被忽略的耦合

Bonding系统的装调精度是0.1μm测量级、<1μm定位级——但这个精度能不能"固化住"，取决于UV胶。

胶层收缩率：UV胶收缩率1-6%是行业常识。在Bonding系统里，这个收缩被SmartAlign算法补偿——系统在调整到位时会预留收缩补偿量，让固化后的最终偏心恰好落在公差内。相当于"预判漂移方向，提前多推一点"。

胶层厚度：8-15μm是工程常用范围。太薄（<5μm）固化应力集中，太厚（>20μm）收缩量大且可能溢胶。Bonding 5D的Z轴定位精度±1μm正好控制胶层厚度。

固化梯度：不是一次性全功率照射，而是梯度固化——先500mW/cm²低功率"锚定"，后2000mW/cm²高功率"锁定"。梯度固化把收缩应力分散到两步释放，避免一次性收缩把镜片"拉偏"。

温度敏感性：UV胶的CTE和玻璃差5-30ppm/K。在车载镜头-40°C到+85°C的温度循环里，5ppm/K的CTE差在10μm胶层上产生0.05μm/°C的尺寸变化——40°C温差→2μm偏移。Bonding系统装调合格的镜头，在极端温度下能否保持合格，取决于胶的CTE是否足够低。

四种工程场景实战

⚠ 四个翻车点

1 把Bonding当成"高级机械手"。Bonding的核心不是机械执行而是SmartAlign算法——如果理解成"人推→机器推"，你会忽略胶层收缩补偿和基准轴定义两个关键环节。装调精度不是机械精度，是检测→算法→执行→固化的全链精度。

2 只调偏心不调倾斜。2D系统只修正X/Y平移偏心，但如果镜片存在倾斜（θx/θy），偏心调到位了像散还是超标。判断标准：镜片直径>30mm且F数<2.0，倾斜的影响量级和偏心相当，必须用5D系统。

3 UV固化参数照抄别人。每款UV胶的收缩率、固化深度、所需光强都不同。Bonding系统预固化参数必须和胶的规格书匹配——光强不足→胶层未完全固化→温度循环后漂移；光强过高→收缩应力集中→镜片面形变形。固化参数是装调精度的一部分，不是独立工序。

4 装调完不做温度验证。常温下偏心<2μm不代表-40°C到+85°C也<2μm。CTE差+胶层热膨胀的耦合效应，可能在极端温度下把"合格"变成"不合格"。车载镜头必须做温度循环验证，Bonding系统装调+CamTest TempControl全温MTF检测构成闭环。

手动胶合时代，师傅的手感是精度上限——推到位靠经验，固化漂移靠运气，量产一致性靠祈祷。

Bonding系统把这三件事交给算法：SmartAlign定义正确的轴、算法驱动精确的调整、梯度固化锁住精确的结果。

0.1μm的测量精度不是实验室报告上的数字，而是产线上每一片镜头都可追溯、可复现的工程基准。

但有一点没变：装调台上最后那个"合格"的判定，还是人做的。算法给出数据，人给结论——机器取代的是手，不是判断。
