什么是棱镜塔差?为何说它是“沉默的杀手”
在光学棱镜的加工与质量管控中,面角度误差常被视作核心检测项:它直接改变光轴截面内的光束偏折角度,偏差直观可测,属于“看得见的问题”。但有一种误差更为隐蔽,它不作用于入射光轴的主截面,却能在悄无声息中瓦解光学系统的成像与瞄准精度,这就是被称为“沉默的杀手”的塔差(Pyramidal Error)。

什么是塔差?
理想棱镜的所有棱边应当保持严格平行,棱的延伸方向完全一致。当棱边不再满足平行要求,棱边与其相对工作面之间出现平行度偏差时,便产生了塔差。
从光学专业定义上可对两类平行度误差做明确区分:棱镜的面角度误差会造成入射光轴截面内的光束不平行,该偏差被称为第一光学平行度;而塔差造成的是垂直于入射光轴截面方向的不平行,对应称为第二光学平行度。二者分别对应两个正交方向上的平行度偏差,共同构成了棱镜角度精度的完整评价维度。
塔差的隐蔽危害
塔差的影响不体现在光轴主截面内,它会让棱镜展开后的等效平板在垂直方向也出现平行度偏差,从多个维度对光学系统造成不可逆的性能影响:
双像效应
在屋脊棱镜中,塔差是双像差S增大的直接诱因。屋脊角的偏差会使出射光束分裂为两束存在固定夹角的光,最终在成像端形成两个分离的像。对于瞄准镜、观测望远镜这类目视光学系统,最直观的表现就是视野中出现重影,瞄准目标时会看到“两个靶心”,直接让精准瞄准功能失效。
引入非对称像散
塔差会在系统中引入非对称的像散分量,导致子午方向与弧矢方向的焦面发生分离。这会造成成像在不同方向上清晰度不一致,无论如何调整焦面,都无法获得全视场的清晰成像,显著降低系统的成像分辨率与画面一致性。
光轴垂直面偏移
在带有折转光路的光学系统中,塔差会导致光轴在垂直平面内发生偏移。当偏差超出装调容限时,整个系统的光轴校准会直接失效,不仅需要耗费大量工时重新装调,严重时还会导致光路偏离探测器或目镜的接收范围,使系统无法正常工作。
屋脊棱镜双像差的量化计算
对于屋脊棱镜,双像差S与屋脊角偏差ε之间存在明确的定量关系:
S=4n・ε・cosβ
式中,n为棱镜材料的折射率,β为棱镜光轴与屋脊棱垂线的夹角。
针对应用最广泛的直角屋脊棱镜,β=45°,公式可简化为:
S≈2.83n・ε
以光学行业通用的K9玻璃(折射率n=1.5163)为例进行计算:当屋脊角存在1角秒的微小偏差时,对应的双像差S约为4.3角秒。
人眼可分辨双像的阈值约为30角秒,若仅满足人眼不可分辨的基础要求,屋脊角偏差需控制在7角秒以内。但对于军用瞄准镜、高精度观测望远镜等精密光学系统,双像差的容限通常要求≤5角秒,对应屋脊角偏差必须控制在1.2角秒以内——这也是高精度屋脊棱镜必须经过专业级精度验证的根本原因。
高效精准的塔差测量方案

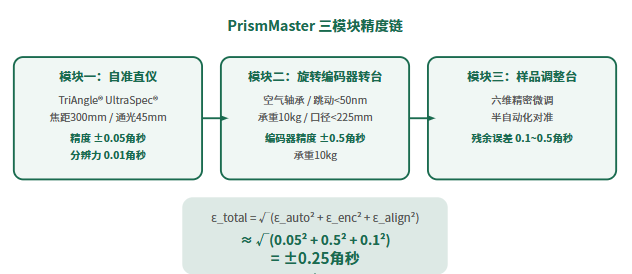

面对如此严苛的精度要求,传统依赖物理倾斜台手动调整的测量方式操作繁琐、效率低下,难以适配高精度研发与批量质控的需求。PrismMaster棱镜测量系统(测角仪)针对塔差检测痛点,搭载了塔差自动补偿功能:无需通过物理倾斜台调整棱镜姿态,软件即可自动模拟倾斜补偿,快速、精准地同步完成棱镜角度与塔差的测量,在保障超高测量精度的同时,大幅提升了检测效率,为高精度棱镜的加工制造与质量管控提供了可靠的技术支撑。
-
