PrismMaster 精密测角仪在光学角度测量的精度极限与工程实践

当一支直角棱镜标注"90°±3角秒"时，这个数字的可信度由谁背书？当一块光学窗口标注"平行度≤5角秒"时，你用什么验证？当一枚屋脊棱镜让瞄准镜里出现双像时，谁告诉你屋脊角偏差了几角秒？

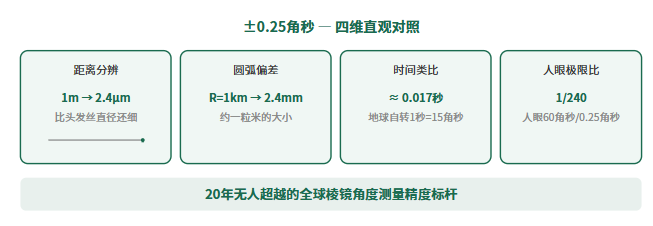

图1：±0.25角秒的直观物理含义

一、角度测量：光学制造中被低估的"暗线"
      干涉仪测面形、MTF仪评成像、定心仪控偏心——这些设备的光学圈知名度都很高。但有一种设备，技术难度极高，受关注程度却远不匹配：精密测角仪（Goniometer）。

角度是光学制造中最"底层"的几何参数之一。一支棱镜的90°角度偏差，直接决定了光路偏折的方向误差；一块窗口的平行度偏差，在精密共轴系统中可能引起数角秒的光斑偏移——足以让整套系统的光轴校准前功尽弃；一个屋脊棱镜的屋脊角偏差，会导致出射光束分裂成双像，瞄准镜里看到的是"两个靶"。

然而，角度测量在光学检测链条中的位置很尴尬：它不像面形和MTF那样有直观的成像质量反馈，也不像偏心那样有明确的像差关联——角度参数的偏差，往往是先"沉默"，后"爆发"。棱镜装进系统后才发现光轴偏了3角秒，窗口装好后才发现透过光束偏了5角秒——这些"沉默的偏差"在系统级调试时才会显现，而此时回溯到元件级，才发现当初根本没有做过角秒级的角度验证。

TRIOPTICS PrismMaster? 系列精密测角仪，正是为这类问题提供精度背书的设备。它的绝对角度测量精度可达±0.25角秒——相当于在半径1公里的圆上，测量弧长偏差仅2.4mm。或者在1米距离上，分辨约2.4μm的横向偏移。

    二、PrismMaster的核心架构：三模块协同的精度链
    一台精密测角仪的架构，可以拆解为三个协同工作的核心模块：

模块一：高精度自准直仪
自准直仪发射一束高度准直的测量光束（准直性优于10角秒），并接收被测光学表面反射回的光束。通过分析反射光斑在探测器上的位置偏移，计算出被测表面法线相对于光轴的角度偏差。

PrismMaster 300 HR配备的电子自准直仪（TriAngle? UltraSpec?系列），有效焦距300mm，通光孔径45mm，在任意10角秒视场内精度±0.05角秒，分辨力0.01角秒。

模块二：高精度旋转编码器转台
被测样品安装在转台上，精密旋转编码器实时记录转台的角度位置。PrismMaster 300 HR的转台采用空气轴承，轴向径向跳动量小于50nm，编码器精度±0.5角秒。转台承重可达10kg，适合大多数棱镜和光学窗口的测量需求。

模块三：精密样品调整台
被测样品需要多维度的精密微调——沿光轴平移、垂直光轴平移、绕竖直轴旋转、绕水平轴倾斜——以确保每个被测表面都在自准直仪的测量范围内。PrismMaster的六维精密调整台使样品对准半自动化，大幅降低操作者的技能门槛。

精度链分析
最终角度测量精度取决于三个误差源的RSS组合：

ε_total ≈ √(ε_auto2 + ε_enc2 + ε_align2)

在最优化条件下，PrismMaster 300 HR的绝对角度测量精度达到±0.25角秒——全球棱镜角度测量设备的精度标杆，20年来无人超越。

图2：PrismMaster三模块精度链与RSS组合

    三、四大测量模式：反射/透射/比较/最小偏向角
    PrismMaster并非只有一种"测角度"的模式。根据测量对象和需求的不同，它提供四种互补的测量路径：

3.1 反射法 — 面角度与塔差测量
自准直光束入射到被测表面，反射光束回到自准直仪。分别测量两个相邻表面的法线方向，两者夹角即为棱镜面的实际角度。

对于直角棱镜：测量两个直角面的法线→夹角与90°的偏差即为90°角度误差。

反射法关键优势
反射法不需要光束穿过棱镜材料——对不透光的红外棱镜（Ge/Si）也能测量面角度。

3.2 透射法 — 偏转角与平行度测量
平行光束通过被测棱镜后，出射光束方向发生偏折。用自准直仪分别测量出射光束方向和无样品时的直通光束方向，两者之差即为偏转角（Deviation Angle）。

适用：棱镜偏转角、光学窗口平行度、光楔楔角。

透射法关键点
透射法测的是"光经过棱镜后实际偏了多少"——这是光学设计中最关心的参数，因为它直接决定了光路的方向偏差。

3.3 比较法 — PrismMaster Flex的产线速测
PrismMaster Flex是TRIOPTICS面向量产质量控制推出的模块化测角仪，提供三个配置等级：

3.4 最小偏向角法 — 折射率测量的精度之巅
将样品制成顶角A的精密棱镜，测量特定波长光通过棱镜后的最小偏向角δ_min，折射率由下式精确计算：

n = sin[(A + δ_min) / 2] / sin(A / 2)
精度±3×10??——所有折射率测量方法中精度最高的。它不依赖任何参考材料的已知折射率，是基于角度测量的绝对方法。

PrismMaster 300 HR的角度精度±0.25角秒，正是最小偏向角法达到±3×10??折射率精度的硬件保障。

四、"沉默的杀手"——塔差（Pyramidal Error）
如果说棱镜的面角度误差是"看得见的问题"——光轴截面内的偏折角直接变了——那么塔差就是"看不见的杀手"。

什么是塔差？
棱镜的理想状态：所有棱彼此平行（即棱的方向一致）。当棱不再平行时，就产生了塔差（Pyramidal Error）——棱的棱边与其相对的工作面之间的平行度偏差。

用光学术语：角度误差造成入射光轴截面内的不平行，称为第一光学平行度；塔差造成垂直于入射光轴截面方向的不平行，称为第二光学平行度。

塔差为什么危险？
塔差的影响不在光轴截面内——它让棱镜展开后的等效平板在垂直方向上也不平行了。这意味着：

双像效应：屋脊棱镜中，塔差直接导致双像差S增大——出射光束分裂成两束存在夹角的光，瞄准镜里看到的是"两个靶"
像散引入：塔差在系统中引入非对称的像散分量，导致子午和弧矢方向的焦面分离
光轴偏移：在折转光路系统中，塔差导致光轴在垂直面内偏移——可能让整个系统的光轴校准失效
双像差的计算
对于屋脊棱镜，双像差S与屋脊角偏差ε的关系：

S = 4n·ε·cosβ
其中n为折射率，β为棱镜光轴与屋脊棱垂线的夹角。对于直角屋脊棱镜（β=45°），S ≈ 2.83n·ε。

以K9玻璃（n=1.5163）为例：屋脊角偏差1角秒→双像差S ≈ 4.3角秒。人眼分辨双像的阈值约30角秒——要让人眼看不到双像，屋脊角偏差需控制在约7角秒以内。但对于精密瞄准系统（望远镜、枪瞄），双像差容限通常要求≤5角秒，对应屋脊角偏差≤1.2角秒——这就是为什么屋脊棱镜需要PrismMaster级别的精度验证。

PrismMaster的软件带有塔差自动补偿功能——无需物理倾斜台调整，软件自动模拟倾斜补偿，快速精确地测量棱镜角度和塔差。

五、PrismMaster全系列产品对比


选型逻辑

  六、工程场景：什么时候你需要一台测角仪？
      1.直角棱镜90°验收

一支直角棱镜标注90°±10角秒。你用什么验证？

常见做法：把棱镜放在自准直仪前面，手动旋转看反射像——精度约30角秒，根本不够。

正确做法：PrismMaster反射法测量两个直角面的法线夹角→偏差值直接到角秒级。

2.光学窗口平行度检验

红外热像仪保护窗标注平行度≤5角秒。你用什么验证？

常见做法：用通光自准直仪看两个面的反射像间距——受限于自准直仪视场和分辨力，5角秒以下的平行度很难精确读出。

正确做法：PrismMaster透射法→偏折角即为平行度偏差→精度±0.5角秒。

3.屋脊棱镜双像差排查

瞄准镜里看到双像，怀疑屋脊角偏差。

常见做法：用纸屏遮住一半光路看哪个像先消失——定性判断"大于还是小于90°"，定量精度约30角秒。

正确做法：PrismMaster测量屋脊面法线夹角→屋脊角偏差精确到角秒→代入双像差公式S=4n·ε·cosβ→得到定量双像差值。

4.折射率争议仲裁

来料玻璃牌号的折射率实测值与数据库偏差0.001——是材料问题还是测量问题？

V棱镜法±1×10??的精度可能不够判定。用PrismMaster 300 HR最小偏向角法→精度±3×10??→数据可以作为争议仲裁的"金标准"。

七、容易翻车的四个地方
      1.自准直仪读数 ≠ 棱镜几何角度
普通自准直仪的"角度读数"是法线偏差角，不是棱镜面之间的几何夹角。在反射法中，棱镜面夹角与自准直仪读数的关系取决于入射方式——直接把自准直仪读数当成棱镜角度，可能差一倍。

2.塔差忽略 → 光轴截面外偏差漏检
只测面角度（第一光学平行度），不测塔差（第二光学平行度）——光轴截面内的偏差合格了，垂直方向的不平行度可能完全失控。屋脊棱镜和多面棱体中，塔差是必须测量的参数。

3.通用自准直仪替代测角仪
通用自准直仪的角分辨力约0.5~1角秒，但它的角度测量是基于探测器像素的相对定位——没有旋转编码器的绝对角度基准。对于需要绝对角度值（而非相对偏差角）的测量，通用自准直仪不够。

4.样品制备质量限制测量精度
最小偏向角法声称±3×10??的折射率精度，前提是棱镜样品的两个折射面需要抛光至λ/4以上面形精度，顶角角度需要用PrismMaster预先标定。样品质量不够，精度再高的设备也测不出标称精度。

八、PrismMaster与欧光科技检测体系的衔接
  在我们此前的系列文章中，角度测量是一条贯穿始终但未被单独拉出的"暗线"：

中心偏差测量（6.10）：偏心的角秒级精度与测角仪的角度精度同量级
      曲率半径检测（6.12）：球径仪法中球缺公式的角度精度要求
      ISO 10110图纸标准（7.01）：棱镜角度标注（第5项"棱差"和第3项"面角度"）的测量验证
      折射率精密测量（7.01官网）：最小偏向角法依赖测角仪精度
      PrismMaster不是替代这些检测——它是为这些检测提供角度精度的底层背书。当一支棱镜标注"90°±3角秒"时，MTF仪测不了这个数字，干涉仪测不了这个数字，定心仪测不了这个数字——只有测角仪能测。

精密测角仪是光学制造中的低调标杆——它不追求速度和产量，追求的是精度的绝对性。一支棱镜90°偏差标注为"3角秒"，一枚多面棱体的角度标注为"±0.5角秒"，一个玻璃牌号折射率标注到小数点后第五位——这些数据的可信度，取决于测角仪的精度和校准体系的可溯源性。

PrismMaster系列精密测角仪，以±0.25角秒量级的绝对角度测量精度，为精密光学制造和计量领域提供这一不可替代的精度基准。
