【技术深潜】自由曲面光学检测：从"测不了"到"测得准"的四条技术路线

自由曲面没有旋转对称，传统干涉仪"打不开局面"。本文拆解CGH补偿干涉、偏折术、子孔径拼接、高速在机测量四条技术路线，结合近年学术论文的实测数据，看看每条路线的天花板、适用边界，以及工程上怎么选。



一、为什么自由曲面检测这么难？

传统球面和非球面，干涉仪加一片标准参考镜就能搞定。自由曲面打破了旋转对称性，面形各处曲率不同，没有现成的参考波前能匹配。直接拿干涉仪上，条纹密度会迅速爆炸，超出探测器的解析能力。

这不是"精度不够"的问题，是"方法不对"的问题。

《光学学报》2023年的一篇综述（DOI: 10.3788/AOS222192）把自由曲面测量分成两大类：点线式扫描和全口径光学测量。前者精度高但慢，后者快但各有局限。工程上没有任何一种方法能"通吃"所有场景。

本文梳理四条主流技术路线，结合近年学术研究的具体数据，看看每条路线的天花板在哪里、适用边界在哪里。

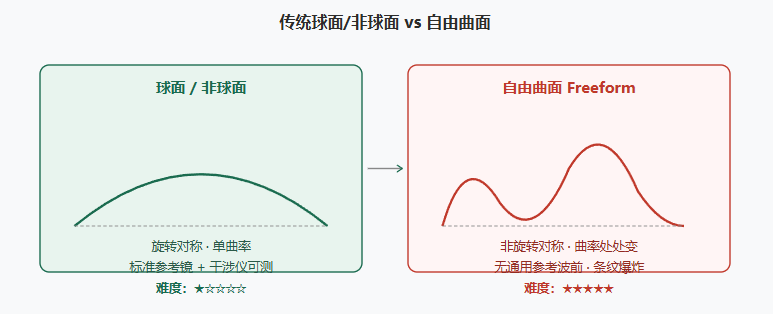

图1：传统面形 vs 自由曲面——自由曲面的非旋转对称性是检测难度的根源



二、路线一：CGH 计算全息补偿干涉检测

2.1 原理：一块"定制参考镜"

CGH（Computer Generated Hologram，计算全息图）本质上是一块定制化的参考镜。通过衍射光学设计，让 CGH 产生的波前与自由曲面的名义面形精确匹配，把自由曲面检测"降维"回传统的零位干涉。

一块完整的 CGH 一般分三个区域：主区域（检测面形）、对准区域（干涉仪与 CGH 对中）、基准区域（CGH 与被检镜对中）。设计时衍射面设为 Zernike Fringe Phase，主衍射级次取 +1 级，用前 37 项 Zernike 多项式做变量优化。据《光学精密工程》2023 年的研究（DOI: 10.37188/OPE.20233111.1581），优化后基准区域 PV 值可控制在 0.0001λ 以下，设计残差几乎可忽略。

2.2 精度数据：瓶颈不在 CGH 本身，在位姿对准

CGH 方法本身可以达到 λ/10~λ/100 的面形检测精度，但实际工程的天花板不在 CGH 设计，在位姿对准。自由曲面的高复杂性和非旋转对称性，使得被检镜相对于 CGH 的六自由度位姿偏差会直接引入面形测量误差。

上面提到的那篇《光学精密工程》论文提出了"光学-机械"基准定位法，比较了三种基准方案：

基准方案	轴向定位误差	横向定位误差	滚转角误差	适用场景
SMR 靶球法	16 μm	1 μm	3.26″	多自由度位姿检测，长检测距离
猫眼法	24 μm	—	—	仅需轴向位置时最优
基准球法	50 μm	灵敏度差	—	短检测距离轴向检测

实验中，SMR 靶球法在检测距离 1000mm 下综合定位精度最优：轴向 16μm、横向 1μm、滚转 3.26″。三种方法的实测与理论模型残差均小于 0.05λ，相对误差小于 2.43%，重复性误差小于 3%。

一个问题：基准球法的实测轴向误差（49.7μm）比理论推导值（23.5μm）大了一倍。原因在于实验所用基准球面形精度 PV=0.322λ，不够好。要达到理论精度，需要 PV 优于 1/20λ 的基准球。CGH 检测链路里每个元件的精度都在"投票"——谁掉链子，最终结果就跟着翻车。

2.3 优劣势

CGH 的优势是检测精度高、设计自由度大，是非球面和自由曲面零位检测的"金标准"。短板也很明显：CGH 是针对单一面形定制的，换一个曲面就得重新设计制造全息片，成本高、柔性差。被检镜与 CGH 的对准精度又直接决定了检测结果的可信度，位姿误差是最大的系统误差来源。



三、路线二：偏折术（Deflectometry）

3.1 原理：测斜率，不测高度

偏折术不直接测面形高度，而是测面形斜率（梯度）。通过在被测面上投射已知图案（正弦条纹、棋盘格），用相机捕捉反射后的变形图案，反推各点的法线方向，再积分重构三维面形。

《光学精密工程》2025 年的一篇特邀综述（DOI: 10.37188/OPE.20253305.0677）梳理了偏折术的脉络：从 1858 年傅科刀口检验，到 1923 年郎奇检验法，到 1990 年 Hartmann 测试法，再到现代相位偏折术。偏折术的系统结构简单——一块屏幕、一台相机、一台电脑就能搭建——动态范围大，抗干扰能力强，在复杂曲面检测上有独特优势。

3.2 精度数据：进入干涉级

综述指出，当前偏折术对太阳能镜子的斜率灵敏度已达 0.2~20 μrad，对精密光学器件的检测灵敏度甚至达到 10 nrad 以下。这已经进入了和干涉测量精度可比的区间。

但偏折术有四个公认的技术难点：

1. 相机模型简化：传统针孔模型无法准确描述非对称畸变和散焦，高阶多项式也不稳定。减小光瞳尺寸可抑制但会牺牲视场和信噪比。

2. 高度-斜率歧义性：单目测量中，测量点高度不确定导致梯度歧义。解决方案包括移动屏幕、双目结构等。

3. 位置-角度测不准：难以同时精确确定探测点的位置和法向。这是偏折术的"测不准原理"。

4. 积分重构欠定性：从梯度场重构三维面形本身是欠定问题，需要添加正则项或减少未知量。

3.3 前沿：复旦团队的贝叶斯融合方案

复旦大学张祥朝教授团队 2025 年在《Light: Advanced Manufacturing》发表的研究（DOI: 10.37188/lam.2025.029），提出了多传感器严格约束的偏折测量技术。核心思路是用多传感器测量精度的互补特性，为光线追迹模型提供刚性约束，降低传统偏折测量绝对定位的不确定度。

该方法将测量过程转化为贝叶斯估计问题，通过观测似然最大化实现形位测量。团队还构建了完整的不确定度传递链，用蒙特卡洛法将参数噪声传递至测量模型，可快速评估特定任务的测量不确定度。

工程亮点：这套系统可直接集成于单点金刚石车床的气浮主轴上，实现加工-检测一体化，避免了工件在机床和测量设备间反复搬运装调。



四、路线三：子孔径拼接干涉检测

4.1 原理：分而治之

当被测面形过于复杂或口径过大，单次干涉测量无法覆盖全口径时，将全口径分解为多个子孔径分别测量，再通过拼接算法将子孔径数据融合为全口径面形。每个子孔径内的条纹密度可控，干涉仪能正常工作。

浙江大学 2016 年的博士论文系统研究了自由曲面子孔径拼接干涉检测（FSSI）技术，提出了一套包含可变相位补偿器的检测系统——由双自由曲面镜和双楔板组成，实现每个子孔径的大动态范围相位补偿。系统采用基于权重的随机梯度下降算法自动调整补偿相位。

4.2 精度数据：遗传算法把残差压了一个数量级

Springer 期刊 2025 年发表的研究（DOI: 10.1007/s12596-025-02942-x）采用遗传算法优化子孔径拼接，将自由曲面波前子孔径拼接的残差从最小二乘法的 4.2 wave 降至 0.19 wave——改善了一个数量级以上。

子孔径拼接的精度受多个因素影响：子孔径重叠区的数据质量、拼接算法的鲁棒性、运动台的定位精度、环境控制等。传统最小二乘法在处理大斜率自由曲面时容易产生误差累积，遗传算法和全局优化策略能更好地抑制累积误差。

4.3 优劣势

子孔径拼接的最大优势是"柔性"——不用为每种面形定制 CGH，同一套干涉仪配合不同补偿器就能测多种曲面。代价也清楚：拼接过程引入额外误差源，测量周期长，数据后处理复杂。对于大口径自由曲面（比如空间光学载荷），子孔径拼接几乎是唯一可行的干涉检测路线。



五、路线四：高速在机测量

5.1 原理：把检测前移到机床上

传统离线检测模式下，工件下机后转移至恒温计量室，经历装夹、调平、对准等流程，单次检测耗时数小时。一旦超差需要返修，加工基准已丢失。在机测量将检测前移至加工现场，用安装在机床上的传感器直接测量加工中的工件。

5.2 精度数据：动态误差补偿让 RMS 跨过 20nm 门槛

英国 EPSRC 未来计量中心蒋向前教授团队 2026 年 4 月在《Light: Advanced Manufacturing》发表的研究，提出了一种面向在机测量的动态误差标定方法。

团队在 Moore Nanotech 超精密金刚石车床上集成色散共焦位移传感器，构建了 HUD-NCv2 在机测量系统。核心创新是传感器信号与轴系编码器统一时钟触发采样，从源头消除异步采集的时间偏移误差。

通过建立进给路径与测量误差之间的传递函数模型，在标准平面样件上多速度扫描标定后，面形误差补偿效果显著：

指标	补偿前	补偿后
PV 误差	~6 μm	~0.5 μm
RMS 误差	~2.3 μm	~20 nm

来源：DOI 10.37188/lam.2026.xxxx（Light: Advanced Manufacturing 2026.04）

测量效率方面，系统 6 分钟即可获取 29 万点高分辨率数据。团队与 Taylor Hobson 公司合作，用 LUPHOScan 高精度轮廓仪作为离线参考基准进行对比验证，结果显示良好一致性。

5.3 关键挑战：缺乏独立计量参考框架

在机测量的核心挑战在于缺乏独立计量参考框架。专用测量机遵循"结构回路与测量回路分离"原则，测量回路不经过驱动轴和传动机构，因此结构变形和热漂移不会累积到测量链路中。而在机测量受机床结构限制，测量回路不可避免地经过承载结构和运动轴系，机床运行中的微振动、伺服动态响应会被"直接写入"测量结果。

蒋向前团队的方法以"系统建模—传递函数辨识—误差补偿"为主线，为缺乏独立计量参考的系统提供了通用动态标定路径。这一思路有望推广至多轴超精密机床和拼接式扫描在机测量系统。

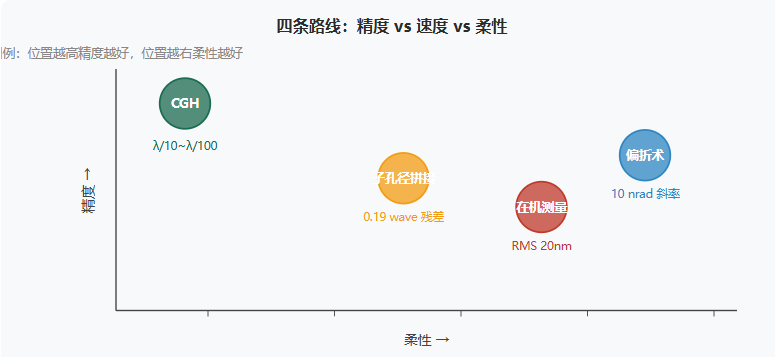

图2：四条路线的精度-柔性定位。CGH 精度最高但柔性最差，在机测量和偏折术柔性最好



六、四条路线综合对比

维度	CGH 补偿干涉	偏折术	子孔径拼接	在机测量
面形精度	λ/10~λ/100	斜率 10 nrad 级	0.19 wave 残差	PV~0.5μm / RMS~20nm
动态范围	小（单面形定制）	大	中（受补偿器限制）	中
柔性	低（一镜一图）	高	中高	高
测量速度	快（单次曝光）	中	慢（多子孔径）	快（6 分钟/29 万点）
成本	高（CGH 定制）	低	中	中（系统集成）
核心瓶颈	位姿对准	绝对定位不确定度	拼接累积误差	动态误差补偿
适用阶段	终检/验收	粗检/在位检测	大口径终检	加工过程检测



七、工程选型建议

7.1 终检验收：CGH 仍是精度天花板

CGH 补偿干涉仍是精度最高的选择。如果面形复杂度允许设计 CGH，且检测距离合理（≤1000mm），SMR 靶球法基准定位可以提供 16μm 级的轴向对准精度，足以支撑 λ/10 级面形检测。

7.2 加工过程检测：在机测量是趋势

蒋向前团队的数据证明，经过动态误差补偿后，在机测量的 RMS 可以从 2.3μm 压到 20nm——这个精度已经可以支撑大部分精密加工的闭环补偿需求。关键在于传递函数标定的可重复性。

7.3 大口径自由曲面：子孔径拼接几乎唯一

子孔径拼接几乎是唯一选择。遗传算法优化拼接策略将残差从 4.2 wave 降到 0.19 wave 的案例说明，算法优化对拼接精度的提升空间很大。

7.4 快速筛查：在位检测看偏折术

偏折术的系统简单、成本低、动态范围大，适合在加工早期阶段快速发现面形异常。复旦团队的多传感融合方法正在解决偏折术的绝对定位瓶颈，未来有望从"测斜率"进化到"测绝对面形"。



八、写在最后

自由曲面检测的核心矛盾是：精度高的方法柔性差（CGH），柔性好的方法精度有天花板（偏折术），兼顾精度和柔性的方法速度慢（子孔径拼接），速度快的方法缺乏计量溯源性（在机测量）。

没有完美的方案，只有最匹配场景的方案。

但可以看到一个清晰的趋势：学术研究和工程实践正在从"单一方法追求极致精度"转向"多方法融合、多传感融合"。复旦团队用贝叶斯融合把偏折术的绝对定位问题向前推了一步，蒋向前团队用传递函数标定把在机测量的溯源性问题解决了一半——这些工作的共同思路是：不再指望单一方法解决所有问题，而是用算法和系统设计来弥补物理原理的局限。

这跟上一篇聊定心装调工艺时提到的思路一致。CAA 不是替代定心，而是在定心基础上的精细化。检测领域也一样：偏折术不替代 CGH，而是在 CGH 之前提供快速筛查；在机测量不替代离线检测，而是在离线之前提供过程闭环。

每多一种手段，工程师手里就多一张牌。关键是知道什么时候打哪张。



本期参考：光学学报、光学精密工程、Light: Advanced Manufacturing、Springer Journal of Optics 等学术资源

面向光学工程师与研究人员的工程实用型技术内容
