精密光学测角技术:从角度计量到超精密棱镜检测
角度计量是几何量计量的四大基本参数之一,在光学制造、精密机械和航空航天等领域具有基础性地位。近年来,随着棱镜、多面体等光学元件精度需求的不断提升,精密测角技术取得了长足发展。本文结合学术研究进展,系统阐述精密测角技术的原理、方法与应用。
一、角度计量的学术研究背景
角度计量作为几何量计量的四大基本参数之一,在精密制造领域具有不可替代的基础地位。据《计量学报》相关研究综述指出,随着精密光学制造技术的快速发展,光学元件角度参数的测量精度要求已从角秒级向亚角秒级迈进,这对测角仪器和测量方法提出了新的挑战。
传统的角度测量方法主要包括机械分度法、多面棱体法和光学测角法。其中,基于光学自准直原理的测角方法因具有非接触、高精度和高效率的显著优势,已成为当前精密角度测量的主流技术路线。《光学精密工程》近年发表的系列研究论文表明,利用高精度自准直光管配合精密转台组成的光电测角系统,在棱镜角度检测、多面体标定等领域可实现优于0.5"的测量不确定度。
二、精密测角的技术原理
现代精密测角仪的核心系统由两大部分构成:高精度自准直光管和带有精密角度编码器的旋转转台。其测量原理可概括为"光学对准+角度定位"的组合模式。
测量时,将被测棱镜或光学元件置于转台上,自准直光管发射的平行光投射到被测表面上,反射光经光管接收后形成自准直像。通过驱动转台旋转,使自准直像依次对准各被测表面的法线方向,精密编码器同步记录每个面对应的转台角度值。相邻角度值的差值即为被测元件的各顶角或面间夹角。整个过程中,自准直光管的分辨能力和转台编码器的测角精度共同决定了系统的最终测量分辨率。

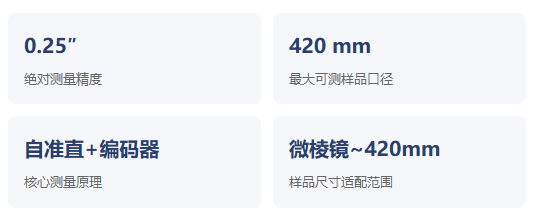

核心技术指标

三、学术前沿:精密测角技术的研究进展
近年来,国内外学者围绕精密测角技术开展了大量研究工作。在测量方法上,《应用光学》发表的研究提出了基于多读数头融合的误差分离方法,通过多个角度编码器读数头的同步采样和算法融合,有效抑制了转台轴系误差对测量结果的影响,将角度测量的重复性提升至0.1"量级。
在自准直成像检测方面,《光电工程》报道了一种基于高分辨率CMOS图像传感器的自准直像定位算法,通过亚像素细分技术,将自准直光管的角度分辨率提升至0.01″水平,为超高精度测角提供了硬件基础。
在角度基准传递领域,基于多面棱体的角度标准传递方法始终是研究热点。《计量学报》的研究工作系统分析了不同棱面数多面棱体的角度偏差自检方法,提出了利用对称测量法消除系统误差的优化方案,建立了一套完整的角度量值传递体系。
四、工程应用:从棱镜检测到精密制造
精密测角仪在光学制造领域的应用场景十分广泛。棱镜作为光学系统中的基本转向元件,其角度精度直接决定了光路的传播方向——一个90°棱镜的直角偏差若达到5角秒,就足以在长光路系统中引起显著的光束偏移。在典型的棱镜生产线中,精密测角仪承担着来料检验、过程控制和成品全检的多重角色。
典型测量对象
• 直角棱镜、等腰棱镜的顶角与偏差
• 多面棱体的面间夹角
• 光楔的楔角与方向
• 光学窗口的平行度
• 反射镜的装配角度偏差
由德国TRIOPTICS公司研发的PrismMaster系列精密测角仪,是当前国际上广泛认可的高端角度测量平台。其标准型号绝对精度达到0.25″,配合高分辨率自准直光管和精密编码器转台,可实现对从微棱镜到直径420 mm大口径样品的全方位角度测量。产品线覆盖标准型PrismMaster、高负载型PrismMaster HR MAX以及三维比较式PrismMaster Flex,分别满足通用检测、大尺寸样品和复杂面形比对等差异化需求。

精密测角技术的发展方向主要体现在三个方面:一是测量自动化程度的持续提升,通过集成自动上下料和智能识别算法,实现无人化批量检测;二是多参数融合测量,将测角仪与干涉仪、光谱仪等其他光学测量手段结合,实现同一平台上的多维度综合检测;三是在线检测能力的增强,将精密测角技术嵌入光学加工流水线,实现加工-测量-反馈的闭环质量控制。
参考资料
[1] 多面棱体角度标准自检方法研究. 计量学报.
[2] 基于多读数头融合的精密角度测量误差分离方法. 应用光学.
[3] 高分辨率CMOS自准直像定位算法研究. 光电工程.
[4] TRIOPTICS PrismMaster精密测角仪技术手册.
-
