【实战笔记】偏心仪数据怎么看?拿到报告先看什么、再看什么

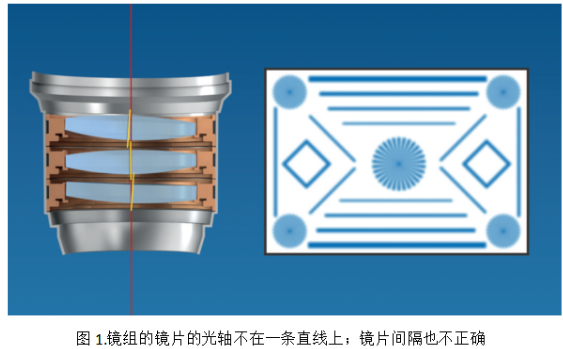

一、先搞清一件事:你拿到的是哪类报告
偏心仪输出的报告,最常见的有两种:
|
报告类型 |
看什么 |
一句话区别 |
|---|---|---|
|
Surface Analysis(单面分析) |
每个光学面的球心偏离参考轴多少 |
"面级"精度 |
|
Group Analysis(镜组分析) |
各镜片组光轴与参考轴的关系 |
"镜组级"精度 |
为什么必须先确认?因为同一组数据,Surface Analysis告诉你"第3面球心偏了12μm",Group Analysis告诉你"Lens 2整组倾斜了47角秒"——前者是零件精度,后者是装调精度。你关心的层次不同,选的报告类型也不同。
第一步:看报告标题,确认类型。

二、整张报告的第一关键字:参考轴
确认完报告类型,第二件事不是去看数字,而是去看参考轴(Reference)。
OptiCentric软件里,参考轴至少有三种选择:
|
参考轴 |
含义 |
什么时候用 |
|---|---|---|
|
Optical axis(光学轴) |
某个镜组(如Lens 1)的光轴 |
评估镜组之间的相对偏心 |
|
User axis(用户定义轴) |
如镜筒机械轴 |
评估装调后的整体共轴 |
|
Rotation Axis(旋转轴) |
气浮转台的旋转轴 |
绝对精度最高的测量基准 |
同一个镜组,相对于不同参考轴,Shift和Tilt的数值可能完全不同。
举个实测例子:Lens 10的偏心数据:
|
参考轴 |
Shift abs |
Tilt abs |
|---|---|---|
|
Lens 1光轴 |
15.01 μm |
237.31″ |
|
Lens 5光轴 |
3.38 μm |
247.58″ |
Shift从15μm变到3μm——不是因为Lens 10突然变好了,而是参考对象变了。Lens 10在Lens 5参考关系下横向偏移看起来小了,但光轴方向偏离仍然很大。
第二步:找到Reference行,确认当前数据相对于哪根轴。同一份报告里的数据只能对比,不能跟另一份不同Reference的报告混着说。
三、四个核心参数:先看abs,再看XY
报告表格里,每个镜组通常输出四列数据:
|
参数 |
单位 |
看什么 |
工程意义 |
|---|---|---|---|
|
Shift |
μm |
横向位置偏移 |
光轴在某个Z位置上离参考轴有多远 |
|
Tilt |
角秒(″) |
角度倾斜 |
光轴方向相对于参考轴歪了多少 |
|
X / Y |
μm或″ |
分方向分量 |
偏差在两个正交方向上的分量 |
|
abs |
μm或″ |
合成值 |
X和Y合成后的总偏差量 |
读数顺序建议:
1.先看abs — 快速判断哪几个镜组偏差最突出,一眼扫过去就能找到"异常值"
2.再看X和Y — 判断偏差主要发生在哪个方向(是整体偏东偏西,还是南北方向)
3.最后看图形 — 看偏差在空间上的趋势分布
关键原则:Shift小≠没问题。
一个镜组Shift=3μm、Tilt=240角秒,表面上看偏移不大,但光轴歪了——这比Shift=15μm、Tilt=10角秒的情况严重得多。Shift和Tilt必须一起看,缺一不可。
四、图形比数字更会说方向
OptiCentric报告里的Group Errors Plots通常给出三种视角:
|
图形 |
看什么 |
一句话解读 |
|---|---|---|
|
X-Z剖面图 |
各镜组在X方向的偏移和倾斜趋势 |
"左右偏了多少、往哪歪" |
|
Y-Z剖面图 |
各镜组在Y方向的偏移和倾斜趋势 |
"上下偏了多少、往哪歪" |
|
X-Y平面分布图 |
各组在横向平面的方向分布 |
"偏心朝哪个方向集中" |
表格告诉你"偏了多少",图形告诉你"往哪里偏"——两者必须结合看。
一个典型场景:表格里Lens 3的Shift abs=8μm看着不大,但X-Y图上发现Lens 3和Lens 7都偏向同一个方向——说明镜筒可能有系统性的侧壁偏磨,不是随机装调误差,是工装问题。
五、球心像(SCH)与面倾角:偏心仪的底层语言
偏心仪报告上的Shift和Tilt,是从球心像跳动推算出来的。理解底层逻辑,才能判断数据可信度。
球心像跳动原理
反射式测量中,自准直仪聚焦于被测面球心处。旋转被测镜片时,球心不在旋转轴上 → 反射像画圆 → 圆的半径正比于偏心量:
c = D / (4β)
|
符号 |
含义 |
|---|---|
|
c |
被测面的中心偏差 |
|
D |
球心像轨迹圆直径 |
|
β |
放大系统倍率 |
球心像不打转 = 这个面没有面倾斜偏心。
面倾角换算
工程现场最常用的两个公式:
以距离表示(μm):α = 0.291 × χ × R × 10⁻³
χ:面倾角(角分),R:曲率半径(mm)
以角度表示(角分):χ = 3438 × α / R
α:球心到基准轴距离(μm),R:曲率半径(mm)
实例:χ=10.2″=0.17角分时,R=350mm的面 → α ≈ 17μm球心偏移。
透射式 vs 反射式的数据差异
|
测量方式 |
测的是什么 |
局限性 |
|---|---|---|
|
反射式 |
单面球心偏移 → 逐面独立 |
需要足够反射率 |
|
透射式 |
像方主点H'偏移 → 整组偏心 |
有伪定心风险 |
伪定心:当镜组像方主点H'恰好在基准轴上时,即使光轴偏移量很大,旋转镜片时分划板像也不画圆 → 误判为"已定好心"。
这是偏心仪数据最隐蔽的陷阱。反射式不存在伪定心,所以高精度场合首选反射法。
六、多镜片数据:链式解算的"一根绳子"
OptiCentric的MultiLens模块可以一次测整套镜头各面偏心,但底层是链式解算:
后续各面的偏心数据解算,必须依赖前面所有面的数据作为基础参数。
这意味着:中间某一面成像丢失 → 后续全部无法计算 → 断测
三种断测解决方案速查:
|
方案 |
适用设备 |
核心策略 |
优劣势 |
|---|---|---|---|
|
镜头倒置法 |
单光路(101/Smart) |
改变光路方向,规避遮挡 |
低成本,需数据拼接 |
|
双光路分腔法 |
OptiCentric DUAL |
上下独立测量头分段测量 |
最优方案,绕过断测点 |
|
倒置+双光路组合法 |
DUAL |
分段+倒置双重优化 |
应对极端复杂场景 |
拿到MultiLens报告时,先确认:数据链是否完整?有没有标注"拼接数据"或"断测补全"?
七、ISO 10110-6公差标注:怎么判断合格不合格
偏心仪报告给出的是测量结果,没有公差标注的数字不能直接判断合格。公差要看图纸,图纸按ISO 10110-6标注。
常见标注格式速查
|
标注 |
含义 |
示例 |
偏心仪怎么对照 |
|---|---|---|---|
|
4/σ |
球面面倾角公差 |
4/3′ |
Tilt abs ≤ 3角分 |
|
4/σ(L) |
非球面倾角+位移公差 |
4/2′(0.05) |
Tilt ≤ 2′ + Shift ≤ 0.05mm |
|
4/Δσ |
胶合楔形角公差 |
4/Δ3′ |
胶合后两组面倾角差 ≤ 3′ |
|
4/c<ρ |
径向跳动公差 |
4/c<0.5 |
Shift abs ≤ 0.25mm(径向跳动是偏心的2倍) |
特别注意:ISO 10110-6里的"径向跳动c"是Shift的两倍,因为跳动测的是峰-峰值,偏心测的是单侧偏移量。图纸标4/c<0.5,偏心仪读到0.25mm就已经到公差极限了。
不同产品的典型公差范围
|
产品类型 |
偏心公差 |
倾斜公差 |
偏心仪精度要求 |
|---|---|---|---|
|
消费级手机镜头 |
10-30 μm |
几弧分 |
±0.5μm足够 |
|
机器视觉镜头 |
3-10 μm |
<1弧分 |
±0.2μm |
|
高端相机/显微镜 |
1-5 μm |
10-30角秒 |
±0.1μm |
|
光刻物镜(DUV) |
<0.5 μm |
数角秒 |
±0.1μm + 特殊工装 |
八、六个常见误读——偏心仪数据的"暗坑"
误读1:不看参考轴就开始比数字
"Lens 3偏了18μm,Lens 5偏了5μm,Lens 3问题更大"——但你没确认它们是不是同一参考轴下的数据。换了Reference,Lens 3可能比Lens 5还小。
误读2:只看Shift不看Tilt
Shift=3μm看着"还行",但Tilt=240角秒——光轴歪了半度。比Shift=15μm但Tilt=10角秒的情况严重得多。
误读3:参考轴Lens 1时Lens 1的偏心为0,误以为"完全没问题"
Lens 1是参考轴本身,它的Shift/Tilt必然是0——这不是"没问题",而是"自己跟自己比永远是零"。
误读4:没看公差就说合格/不合格
偏心仪报告给的是测量值。0.5μm偏心对于手机镜头合格,对于光刻物镜不合格——公差在图纸里,不在报告里。
误读5:透射式和反射式数据混着说
透射式测的是像方主点偏移(受伪定心影响),反射式测的是球心偏移(逐面独立)。两种数据含义不同,不能直接互换。
误读6:径向跳动和偏心混淆
图纸标4/c<0.5(径向跳动),偏心仪报告输出的是Shift(单侧偏移)。c = 2 × Shift。所以Shift到0.25mm时就已经超差了,不是0.5mm。
九、四步判读流程——拿到报告的快速上手路径
偏心仪报告四步判读清单
①看身份 — 30秒
Surface还是Group?Reference是谁?
②看全局 — 1分钟
Shift abs + Tilt abs + 图形 → 哪些镜组偏差突出?偏心朝哪个方向?
③分方向 — 2分钟
X/Y分量 + 面倾角 → 偏心主方向?是否系统性偏差(工装问题)?
④判合格 — 按需
ISO 10110-6标注 → 偏心仪数据 → PASS/FAIL
口诀:先看轴→再看数→最后看方向→对照图纸判。
十、偏心仪读图的三个盲区
偏心仪擅长测偏心和倾斜,但以下信息它看不到:
|
盲区 |
偏心仪看不到 |
需要什么设备补 |
|---|---|---|
|
面形质量 |
PV/RMS、球差、像散 |
干涉仪(µPhase/OptoFlat) |
|
成像质量 |
MTF、Through-Focus |
MTF仪(ImageMaster) |
|
间隔/厚度 |
空气间隙、中心厚度 |
OptiCentric 3D 或 OptiSurf |
偏心仪是"装调的第一道门"——把光轴对齐了,后续的面形和成像检测才有意义。它不替代MTF和干涉仪,但偏心没过关的话,MTF和干涉仪测出来的数据也站不住。
偏心仪报告上的数字,不是孤立的数据点——它们背后有一条链式解算的逻辑链、一个参考轴的约定、一组球心像跳动的物理事实。
MTF读图指南讲了成像质量怎么看,干涉条纹判读讲了面形质量怎么看。这篇讲的,是装调质量怎么看。
三篇读完,工程师手里就有了一套从装调→面形→成像的完整读图体系:偏心仪把关光轴对齐,干涉仪把关面形精度,MTF仪把关成像效果——三个维度,缺一不可。
下次拿到一份OptiCentric报告,别直接跳到最大值那行。先看Reference,再看abs,再看方向,最后对照图纸。四个步骤走完,报告才算真正"读"完了。
-
