TriAngle 自准直仪:一台把角度变成像素位移的"光学量角器"
一、开篇:1 角秒,到底意味着什么?
先讲一个车间里的场景。
某航天院所调试卫星遥感相机,碳化硅镜面反射率只有 5%,普通仪器根本读不到稳定信号。工程师架上一台长焦距自准直仪,硬是从微弱回光里把镜面姿态读到 0.01 μm 的重复性。另一边,一家半导体设备商校准 355 nm 紫外光刻镜头,要求光轴倾斜角控制在 2 角秒 以内——换算下来,1 米距离上的光斑偏移不到 10 μm。
这些活儿,靠的不是目视对光,而是电子自准直仪。
在光学计量这条产品线上,TriAngle 自准直仪不像 MTF 测量仪或干涉仪那样自带主角光环,但它几乎出现在所有需要"对准"和"校角"的现场:从光学元件的楔角、棱镜的 90° 角,到机床导轨的直线度、半导体光刻机的光轴倾斜,再到航天载荷的真空对准。它是一台把角度翻译成像素位移的精密仪器。
今天这篇,我们就把 TriAngle 产品线、选型逻辑和实际坑点摊开讲。

二、自准直原理:一句话说清 2α 放大
自准直仪的核心逻辑非常经典,但至今有效:
把分划板放在物镜焦平面上,发出的光经物镜变成平行光;平行光打在被测反射镜上,若镜面与光轴垂直,光沿原路返回,像与分划板重合;若镜面倾斜一个微小角度 α,反射光偏转 2α,像的偏移量 Δ = 2α·f(f 为物镜焦距)。
因为 f 通常 100–1000 mm,一个角秒级的角度会被放大成几十微米甚至毫米的位移,CCD/CMOS 传感器就能读出来。这个2α 光杠杆就是自准直仪的灵魂。
自准直仪物镜焦距 f反射镜倾斜 α反射光偏转 2αΔ = 2α·f角秒级角度 → 像素级位移
工程意义:它不测长度,只测角度;且测量结果与到反射镜的距离基本无关(只要平行光不被截断)。所以你可以隔着几米对准一个卫星镜面,也可以在真空腔外监测腔内的光学组件。
三、TriAngle 产品线:七种武器怎么选
TRIOPTICS 的 TriAngle 系列不是单台设备,而是一套模块化平台。核心模块由"传感器 + 分划板 + 光源 + 物镜管镜"组成,通过更换物镜管镜和附件来覆盖不同场景。
|
系列 |
核心特点 |
精度/关键参数 |
典型场景 |
|---|---|---|---|
|
TriAngle 标准型 |
通用款,LED 光源,模块化 |
精度 0.2–2.5 角秒(取决于焦距) |
棱镜角度、楔角、旋转台校准 |
|
TriAngle UltraSpec |
高精度实验室型 |
±10″ 视场内精度 ±0.05 角秒 |
计量院、高精度角度基准 |
|
TriAngle Focus |
可调焦物镜管镜 |
聚焦范围 ±1.00 m 至 ∞ |
略呈球面的镜面、半径/法兰焦距测量 |
|
TriAngle NIR |
近红外光源 |
780–1064 nm |
夜视设备、红外反射镜、穿透滤波片 |
|
TriAngle LASER |
激光光源 |
能量高、远距离 |
小反射面、长距离、低反射率目标 |
|
TriAngle Large Field |
大视场 |
80% 范围内 ±3 角秒 |
火箭发射架、大结构件垂直度 |
|
D-275 |
自动对准望远镜 |
5 轴对准,聚焦 40 cm–∞ |
复杂光路、多目标轴向与角度 |
物镜焦距 100–1000 mm 的选择逻辑:
焦距越长,角分辨率越高,但视场越小、对调平和环境振动越敏感;
焦距越短,测量范围越大,适合粗调和产线筛查;
常规光学元件检测 300 mm 是"甜点",兼顾精度与操作空间。
四、精度为什么不是固定值?
很多人拿到 TriAngle 询价,第一句问:"精度多少?"工程师答:"看焦距。"这不是敷衍,而是自准直仪的基本物理。
像素位移 Δ 对应角度 α = Δ / 2f。同样一个像素,f 从 100 mm 换到 1000 mm,分辨率提高 10 倍。但代价是视场收窄、对支架和振动更敏感。所以 TriAngle 的精度参数表是一个范围:0.2–2.5 角秒,具体取决于你配哪根管镜。
UltraSpec 怎么做到 0.05 角秒?
它靠的不是无限加长焦距,而是三点:
-
特殊分划板 + 小视场高精度传感器;
-
机械和热学优化设计,减少温度漂移和结构蠕变;
-
在 ±10″ 小范围内做"深度标定",把系统误差扣干净。
所以 UltraSpec 是实验室基准设备,不是产线全检设备。你拿它去车间测机床导轨,属于"杀鸡用牛刀",还容易摔。
五、四大场景实战:它到底能测什么
1. 光学元件角度:棱镜、楔角、窗口平行度
楔角:δ = Δ / (2nf),n 为折射率,f 为焦距。两侧面反射像的分离量直接对应楔角;
90° 棱镜内角:α = X / (4nf),γ = Y / (4nf),X 和 Y 分别是水平和垂直方向像位移;
窗口平行度:两面反射像不重合,就是平行度差。
这些场景 TriAngle 标准型 + 300 mm 管镜就能搞定。光学车间里最常见的"通/止"判定,可以先把合格件的像位置存进 OptiAngle 软件,后续对比读数即可。
2. 机械几何:直线度、平面度、垂直度、平行度
把反射镜固定在滑块上沿导轨移动,倾角变化反映直线度。公式 h = b·tanα,b 是反射镜支撑基长。五棱镜可以把光束 90° 转折,用来测垂直度。
这类活儿 TriAngle 常被拿去替代传统水平仪或千分表。好处是非接触、没有机械压力,坏处是对环境振动和气流的容忍度低。
3. 半导体:光刻镜头光轴校准、真空镀膜机床
半导体光刻对光谱有硬性要求。355 nm 紫外光刻机用 TAUV300-57 紫外型号,石英光学件 + 紫外探测器;7 nm 芯片镀膜机床的真空环境下,定制化真空型号测出导轨直线度 0.0008 mm/100 mm。
这里的关键是:自准直仪不是光刻 overlay 对准的主力设备,而是"光轴姿态基准"和"真空腔外监测"的辅助手段。它把光学系统的空间角度控制在角秒级,为后续更精密的干涉/莫尔对准搭好框架。
4. 航天与夜视:弱反射、特殊波段、极端环境
卫星遥感碳化硅镜面反射率仅 5%,用 NIR1000-115 长焦距 + 近红外光源,捕捉微弱回光;夜视仪红外反射镜和直角棱镜的 45° 角,用 TANIR500-57 在 850 nm 下一次测多面。
这些场景选型的共同点是:先看反射率曲线和波段,再谈精度。你拿 635 nm LED 去测 5% 反射率的碳化硅,很可能连信号都没有。
六、OptiAngle 软件:不只是"读数工具"
TriAngle 配套的 OptiAngle 软件不是简单把像素位移换算成角度。它内置了光学和机械行业常用的标准测量程序:
旋转台校准(配合多面体 polygon);
直线度/平面度扫描与拟合;
多反射面同时识别(单台最多 12 个像);
自定义测量程序 + LabVIEW / Excel / VB 接口;
单台电脑最多支持 12 台 TriAngle 同步。
对产线来说,"12 台设备同步"意味着你可以在同一台工控机上同时监控多轴姿态;对实验室来说,"自定义程序"意味着可以把楔角、平行度等判定逻辑写成自动化脚本,减少人工读数误差。
七、选型:四个关键问题
买自准直仪之前,先问这四个问题,比直接看参数表更重要:
被测面反射率多少?在什么波段? 低反射率 / 红外 / 紫外必须上 LASER / NIR / UV 型号;
要测的角度范围多大? 大范围选 Large Field 或短焦距,高精度选 UltraSpec 或长焦距;
距离多远?环境振动如何? 长距离要激光光源,振动大要考虑主动隔振或 HiSpeed 高速采集;
是基准校准还是产线全检? 基准级用 UltraSpec,产线全检用标准型或 Focus,别反过来。
八、四个常见翻车点
1. 忽略焦距对精度的影响
同一套 TriAngle 主机,换 100 mm 和 1000 mm 管镜,精度差一个数量级。写验收报告时务必注明管镜型号。
2. 用可见光 LED 测红外或低反射目标
测夜视镜片、碳化硅镜面时,先确认波段和反射率,否则无信号还以为设备坏了。
3. 振动环境下硬上长焦距
1000 mm 管镜对角秒级振动极其敏感,车间里用短焦距或 HiSpeed 系列更稳。
4. 把自准直仪当万能对准仪

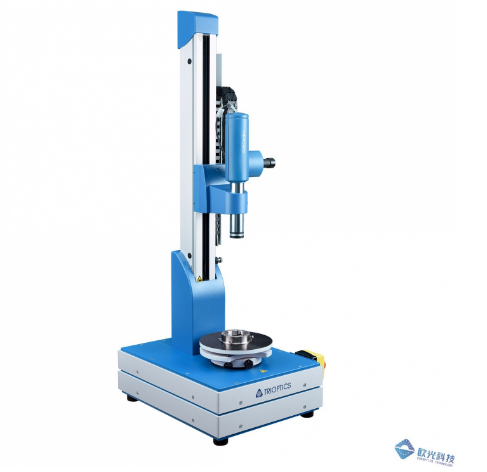

它只能读角度,不能读位置。需要同时测偏心和倾斜的场合,要配合 OptiCentric® 3D 或 D-275 五轴望远镜。
从光学车间到半导体工厂,从航天院所到机床产线,TriAngle 自准直仪的角色一直没变:提供一个可靠的角度基准。这个基准往往不是产线上最耀眼的设备,但后续很多测量和装调都依赖它。
Centering、Alignment、Autocollimation——这些词在光学工程师的日常里频繁出现。理解了自准直仪的 2α 光杠杆,理解了焦距和精度的取舍,理解了波段和反射率的匹配,你就知道为什么一台靠谱的自准直仪值得花心思选、花精力维护。
下次在产线或实验室看到那台长筒状的仪器,别只把它当"对光工具"。它是在把看不见的角度,翻译成看得见的像素。
-
