自准直技术在高精度小角度测量中的应用进展：从光学调校到精密导轨检测的全景解析

小角度测量是精密光学和机械制造中的基础性需求，而自准直技术以其非接触、高分辨、高稳定性的综合优势，成为该领域最核心的光学测量方法。本文基于光电工程、应用光学等期刊的学术研究，系统阐述自准直技术的基本原理、关键性能参数及典型的工程应用场景。

一、自准直技术的基本原理

自准直仪的基本光学原理建立在"物方焦平面上的发光点经物镜后形成平行光，该平行光被反射面返回后重新聚焦于焦平面"这一核心光路之上。当反射面处于严格垂直姿态时，反射光斑与发光点精确重合；当反射面产生微小角度偏转时，反射光斑将在焦平面上发生相应位移，位移量与偏转角度成线性关系。

传统自准直仪依赖操作员的目视判读，精度和效率均受主观因素制约。电子自准直仪则采用高分辨率CMOS或PSD光电传感器替代人眼，实现了角度测量的数字化、自动化和高精度化。《光电工程》报道的最新研究表明，基于亚像素图像处理算法的自准直像定位技术，可将角度分辨率推进至0.01″量级，较传统目视方法提升了两个数量级。

二、关键性能指标与技术演进

电子自准直仪的核心性能指标包括以下几个方面：

角度分辨率：取决于传感器像素尺寸和物镜焦距。高分辨率CMOS传感器配合长焦距物镜，可实现亚角秒级的分辨能力。《应用光学》发表的研究表明，通过优化照明波长和传感器参数匹配，可将自准直仪的测量噪声降至0.02″以下。

光谱适配：传统自准直仪多工作在可见光波段。随着红外光学系统的发展，紫外至近红外宽光谱自准直仪的需求日益增长。特殊镜膜处理后，电子自准直仪还可兼容真空环境，满足空间光学载荷的装调需求。

多目标测量能力：现代电子自准直仪可同时识别多个反射像，实现对多表面组件的同步角度监测。《计量学报》的研究工作利用这一特性，开发了多面体同步角度偏差快速检测方法，显著提升了多面棱体的标定效率。

长期稳定性：对于需持续数天至数月的在线角度监测场景，自准直仪的长期漂移特性至关重要。当前高精度电子自准直仪已可实现连续90天以上不间断测量且保持稳定的角度基准。

三、典型工程应用场景

光学系统调校

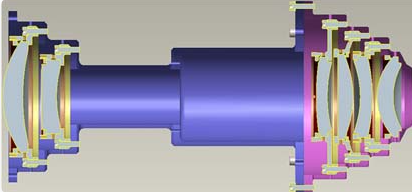

在光刻物镜、望远镜等精密光学系统的装配过程中，自准直仪用于测量和校正各光学元件的倾斜偏差，配合中心偏差测量仪联用可实现六自由度精密装调。

机械导轨直线度与平面度检测

通过在导轨滑架上安装反射镜，自准直仪可实时监测导轨运动过程中的角度摆动，经数据处理后反演导轨的直线度和平面度误差。

转台轴系精度检测

在转台旋转过程中，自准直仪持续测量转台轴线相对于固定光学基准的角度变化，精确评定转台的轴向和径向摆动误差。

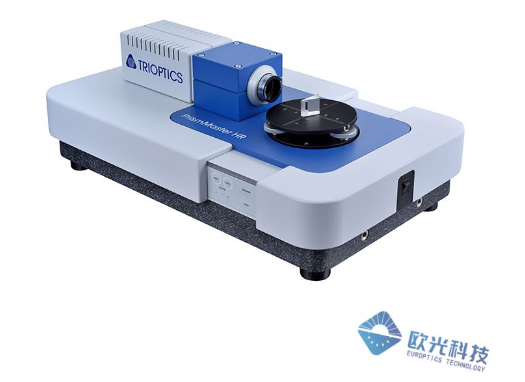

光学元件楔角与平行度测量

通过测量光学窗口或棱镜前后表面的反射像偏移量，可快速计算出元件的楔角和平行度偏差。

四、电子自准直仪的产品化现状

当前国际上高精度电子自准直仪的代表性产品包括德国TRIOPTICS公司的TriAngle系列。该系列产品采用高分辨率CMOS或PSD传感器，搭配多种焦距的准直物镜，形成了覆盖不同测量范围和精度需求的产品矩阵。

TriAngle系列关键特性

• 紫外/可见/近红外全光谱覆盖

• 真空环境兼容

• 同时识别12个反射像

• 连续90天稳定测量

• HiSpeed高频振动分析

• D-275内调焦自准直/望远镜

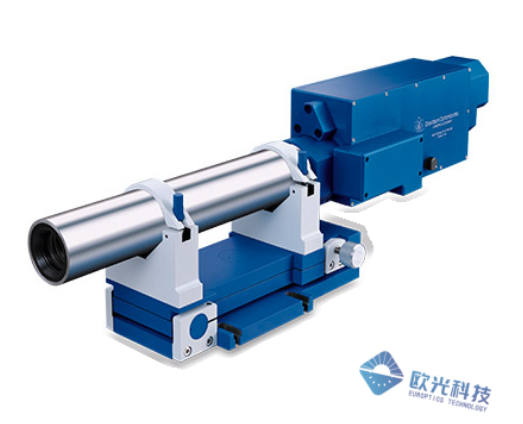

其中，TriAngle D-275-AAT-WW全自动内调焦电子自准直仪是该系列中的旗舰型号，具备406 mm至无穷远的调焦范围，光轴稳定度优于4″，可作为高精度电子自准直仪、平行光管和望远镜三位一体的多功能光学测量平台。

五、发展方向

当前自准直技术的研究重点主要集中在智能化方向：一方面通过深度学习的图像识别算法替代传统质心算法，提升复杂背景下的自准直像定位精度和抗干扰能力；另一方面将自准直仪与工业机器人结合，开发面向大型光学系统（如空间望远镜）的自主装调系统，实现从"测量-计算-调整"全流程的无人化操作。

参考资料
[1] 高精度实时自准直成像及角度识别一体化技术研究. 光电工程.
[2] 线阵CCD光电自准直小角度测量系统研究. 应用光学.
[3] 高精度角位移比较器研发平台. 中山大学南昌研究院技术报告. 2026.
[4] TRIOPTICS TriAngle电子自准直仪技术手册.
