光机系统设计:镜头装配轴向预紧力计算(一)——通用设计原则与基础方法
本文基于光机系统设计领域的经典工程理论,系统阐述镜头装配中透镜面接触安装技术的核心原理,明确轴向预紧力在透镜固定、精度保持与环境适应性中的关键作用,详细介绍标称轴向预紧力的基础计算方法、参数定义与适用边界,同时解析轴向预载对透镜自动定心、抗径向偏心的力学效应,为光学镜头的装调设计提供标准化的工程参考。
在高精度光学镜头的光机集成设计中,透镜的安装固定方式直接决定了光学系统的定心精度、成像稳定性与环境耐受能力。作为当前主流的透镜装配技术,基于抛光球面的面接触安装方案,凭借其公差兼容性强、装配维护便捷、精度可靠性高等优势,广泛应用于各类民用、工业及航天级光学系统的装调过程。
轴向预紧力作为该装配方案的核心设计参数,其取值合理性直接关系到透镜的固定可靠性、应力水平与光学性能,是光机系统设计中必须精准管控的关键指标。本文作为系列文章的开篇,重点阐述轴向预紧力计算的通用设计原则与基础方法,为后续深入的工程化设计提供理论基础。

一、透镜面接触装配技术的技术架构
1.1核心安装原理
面接触装配技术的核心设计逻辑,是摒弃传统以透镜外缘作为定位基准的设计思路,转而以透镜的抛光球面(通常为球面折射面)作为机械接触界面。设计过程中,在透镜外缘与镜座内径之间预留充足的径向间隙,确保透镜边缘在全工况范围内不与镜座内壁发生接触;通过带螺纹的压圈、一体式法兰盘或其他机械夹持结构施加稳定的轴向预载,将透镜压紧固定在镜座靠缘、隔圈等预设的机械基准面上,实现透镜的可靠定位。
该装配方案的典型结构为螺纹压圈式装配,通过旋紧带螺纹的压圈,将双凸、平凸等各类透镜压紧于镜座基准面,玻璃与金属的接触界面通常采用90°尖角界面设计,保证接触的稳定性与一致性。
1.2面接触装配技术的核心技术优势
相较于传统的外缘定位安装方式,面接触装配技术具备三大核心技术优势:
第一,优异的工艺适配性与可维护性。该技术拆装便捷,可适配透镜厚度的加工公差波动,无需针对单件零件进行配做加工;通过配套精密人造橡胶密封垫或O形圈,可快速实现光学组件的环境密封,同时支持同一镜座腔体内多组光学元件的集成安装,适配各类复杂光学系统的装配需求。
第二,大幅放宽光学零件的加工公差要求。由于透镜外缘、倒角、斜边等结构不再作为定位基准,透镜磨边过程中产生的边缘倾斜、边缘偏心等加工误差,以及透镜直径公差、倒角位置与方向公差,均不会对透镜的光学校准精度产生影响,显著降低了光学零件的加工难度与制造成本。
第三,装配工艺简单可控。该方案属于“直接放入”式装配工艺,仅需预先将光学元件与镜座加工至设计要求的径向尺寸与公差范围,确保极端温度工况下玻璃元件不产生结构性损伤,即可完成透镜的装配定位,无需复杂的配磨、配做工序,装配效率与一致性显著提升。

二、标称轴向预紧力的基础计算方法
2.1计算前提与适用边界
轴向预紧力的基础计算,默认忽略温度变化带来的热应力与热变形影响(温度效应的计算将在后续系列文章中专门阐述),同时不考虑玻璃金属接触界面的摩擦力、装配力矩,以及密封元件带来的附加载荷影响,适用于无额外密封要求、常规工况下的透镜装配预紧力估算。
2.2核心计算公式与参数定义
在上述前提条件下,透镜装配所需的标称总轴向预紧力(预载)可通过下式计算:
式中各参数的定义与取值规则如下:

1.WL为透镜自身的重量,是预紧力计算的基础载荷参数;
2.AG为光学系统预期承受的最恶劣轴向加速度,以重力加速度$g$的倍数作为计量单位。该参数涵盖光学系统全生命周期内可能承受的各类力学载荷,包括固定加速度、随机振动载荷、谐振放大载荷、声载荷与冲击载荷。工程应用中,由于各类极端载荷不会同时发生,通常取最恶劣工况下的单值加速度作为计算输入,部分复杂工况可采用正交方向加速度的二次方根(RSS)进行合成计算;
3.SF为工程安全系数,用于补偿计算过程中的近似误差、载荷波动与加工公差,行业通用取值范围为1.5~2,可根据系统的可靠性要求进行针对性调整。
2.3单位转换规则
若计算过程中透镜重量WL采用千克(kg)作为计量单位,需引入重力加速度进行单位转换,转换后的预紧力单位为牛顿(N),计算公式调整为:

三、轴向预紧力的附加力学效应与功能价值
除实现透镜的轴向固定外,合理的轴向预紧力还具备两大核心工程价值,直接影响光学系统的定心精度与抗干扰能力。
3.1透镜自动定心效应

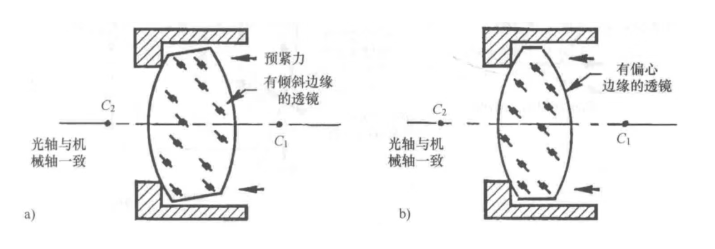

轴向预载作用于透镜的球面接触界面时,会产生沿径向的分力。当透镜表面曲率与轴向预紧力足够大时,偏心透镜两侧受到的径向分力差值将克服玻璃金属界面的摩擦力,驱动透镜向机械轴的中心位置移动,实现一定程度的自动定心,其作用原理与光学定心车削工艺中的自动定心效应完全一致。该效应可有效降低装配过程中的人工定心难度,提升光学系统的共轴精度。
3.2抗径向偏心的力学约束
在存在径向加速度的工况下,轴向预紧力是避免透镜发生径向偏移、保证光学系统共轴精度的核心约束。径向加速度作用于透镜重心时,会产生径向作用力,该力通过透镜球面的楔形效应,会迫使接触界面发生轴向分离;足够的轴向预紧力可平衡该分离趋势,阻止透镜发生径向移动,保证光学系统在振动、冲击工况下的精度稳定性。
该力学效应的核心参数为透镜的楔形角$\alpha$,不同面型的透镜对应不同的楔形角取值:
双凸透镜的楔形角为两个球面相对于光轴垂直平面的角度之和,可通过透镜两个表面的曲率半径与接触高度计算得出;
弯月透镜、平凹透镜、双凹透镜的楔形角,需根据其面型与接触界面的位置分别计算;
对于光窗、滤光片、分划板等平面光学元件,其楔形角名义值为0,防止其径向移动的最小预紧力等于径向加速度产生的作用力除以玻璃金属界面的摩擦系数。
四、后续设计方向与说明
本文阐述的内容为轴向预紧力计算的通用基础原则,是光机系统透镜安装设计的理论基础。在实际工程设计中,轴向预紧力的取值还受到玻璃金属光机界面的形状、接触应力控制、温度环境适应性、装配力矩转换等多类因素的约束。本系列后续文章将针对上述工程化设计要点进行逐一阐述,形成完整的轴向预紧力设计与计算体系。
轴向预紧力是镜头面接触装配技术的核心设计参数,合理的预紧力取值是实现透镜可靠固定、保证光学系统定心精度、提升环境适应性的关键。本文系统梳理了面接触装配技术的核心原理与优势,明确了标称轴向预紧力的基础计算方法、参数规则与适用边界,解析了轴向预载的自动定心与抗偏心效应,为光机系统的透镜安装设计提供了标准化的理论参考,对提升光学镜头的装调质量与可靠性具备重要的工程指导意义。
-
