有限距光管在VR镜头逆光路MTF测试中的应用与技术解析
VR光学成像系统的性能评价体系,光学传递函数(MTF)作为衡量镜头空间频率响应、成像清晰度与细节还原能力的核心指标,其测试精度直接决定镜头品质判定、装调校正与量产质控的可靠性。针对VR镜头特有的虚像成像工作模式,行业普遍采用逆光路测试方案,依托IMHR系列传函仪MTF测量仪测试机台完成性能表征。在此测试架构下,有限距光管作为模拟目标虚像距(VID)的核心光学组件,是保障测试环境与镜头实际工作工况高度匹配的关键设备。本文结合VR光学测试逻辑,对有限距光管的工作原理、结构特性及实操应用进行系统阐述。

一、VR镜头逆光路测试的技术需求
VR镜头的成像本质为人眼通过光学系统观测虚拟显示面板所成的虚像,其核心光学指标虚像距(VID)定义了人眼感知的成像距离。常规平行光管仅能输出平行光束,模拟无穷远目标成像,无法复现VR镜头工作时的有限远虚像环境。若直接采用平行光进行MTF测试,测试光路与实际使用光路存在本质差异,所得MTF曲线、分辨率、像质均匀性等数据会显著偏离真实应用场景,无法为镜头设计验证、装调优化提供有效支撑。
逆光路测试通过反转镜头工作光路,将测试光源与接收端对应置换,可等效还原人眼观测虚拟画面的光学状态。在此模式下,必须通过专用光学器件生成与设计VID匹配的有限距入射光,有限距光管正是满足该需求的核心配套部件。
二、有限距光管的工作原理与结构特性
(一)工作原理

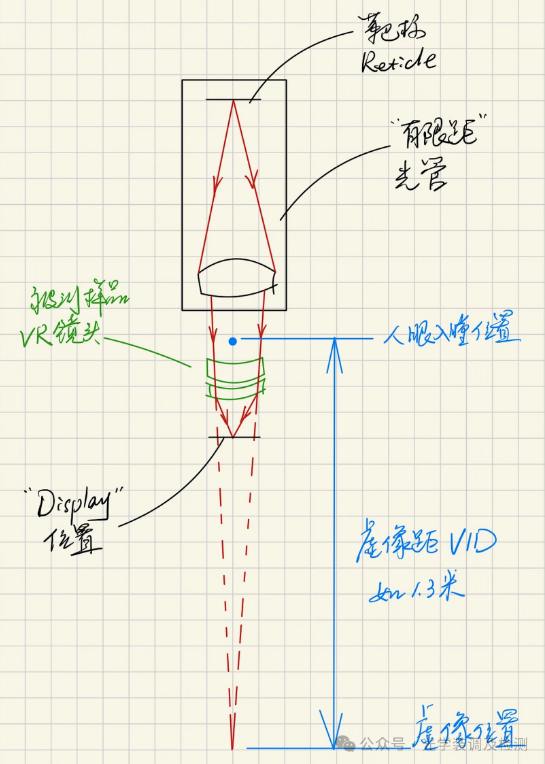

有限距光管通过内部精密光学系统,将内置目标板发出的光束校准为指定有限工作距离的会聚/发散光束,在测试光路中精准等效模拟VR镜头所需虚像距。其核心原理为:通过精确控制光学组元的焦距、间距与像面位置,使输出光的等效远点与设定VID值一致,在逆光路中为MTF测试机台提供符合镜头设计要求的有限距目标光源,确保MTF传感器接收到的光场分布与真实成像状态一致。
(二)结构特性
1.高精度光学组配
采用低畸变、高透过率的光学透镜组,经精密定心与装调,保证输出光束的波前误差与角度偏差控制在检测允许范围内,避免引入额外像差干扰MTF测试结果。
2.距离可调适配性
部分模块化有限距光管支持VID参数可调,可覆盖不同VR产品的虚像距设计需求,适配多规格镜头的通用化测试。
3.与MTF机台兼容匹配
外形尺寸、光路接口、光轴高度均对标IMHR传函仪等主流MTF测试设备,可快速接入测试系统,保证光轴同轴度与光路稳定性。
4.均匀照明与目标板集成
内置均匀照明系统与高分辨率测试目标板,为MTF测试提供对比度稳定、线条精度可靠的测试靶标,保障空间频率采样的准确性。

三、基于有限距光管的逆光路MTF测试实操要点
1.系统光路对准
将有限距光管与MTF测试机台、待测VR镜头同轴安装,调整光管俯仰、偏转与轴向位置,确保光路无偏心、无倾斜,避免因装夹偏差导致MTF曲线畸变。
2.VID参数设定
根据待测VR镜头的设计虚像距,设置有限距光管工作距离,使输出等效成像距离与产品规格严格一致。
3.照明与靶标校准
调节光管照明强度,使靶标成像亮度处于MTF传感器线性工作区间,防止过曝或欠曝造成测试数据失真。
4.多视场MTF采集
在逆光路模式下,依次采集轴上、0.5视场、0.8视场、全视场等典型位置的MTF数据,形成全视场光学传递函数分布,用于评价镜头中心与边缘成像一致性。
5.数据比对与判定
将实测MTF曲线与设计阈值对比,结合像散、场曲、畸变等附加像质分析,判断镜头是否满足设计要求,并为光学装调提供修正方向。
四、应用价值与工程意义
有限距光管的应用,从根本上解决了VR镜头逆光路MTF测试中测试工况与实际工况不匹配的问题,实现了虚像距环境的精准复现,显著提升MTF测试结果的真实性与参考价值。在工程应用中,该组件可有效支撑VR镜头的研发验证、制程装调、出厂质检全流程,为提升VR光学系统成像质量、稳定量产良率、规范行业检测标准提供关键技术保障。
随着VR光学向大视场、短焦距、高像素方向发展,有限距光管的精度、可调范围与系统兼容性将持续升级,进一步支撑高端VR成像系统的性能表征与质量管控。
-
干涉条纹怎么判读——拿到干涉图先看什么、再看什么

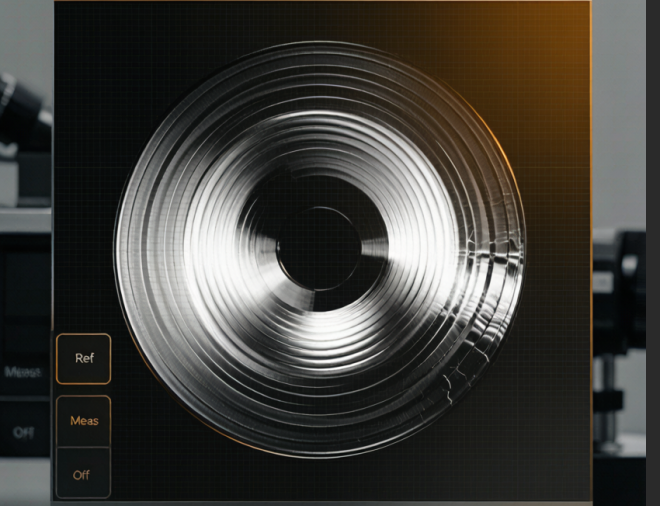

一张干涉图拿到手,先看什么?
