VR镜头虚像距（VID）与MTF测试光路方案解析

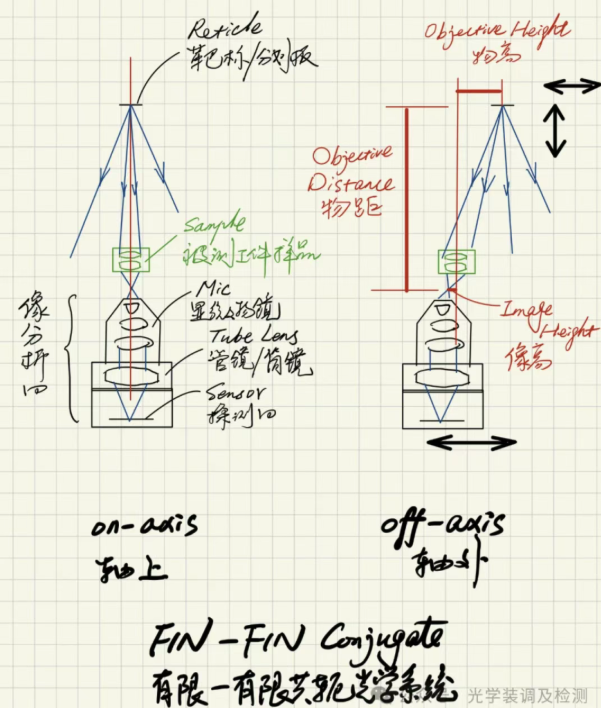

    VR光学镜头作为虚拟现实设备的核心成像组件，其光学性能直接决定终端产品的视觉呈现效果与用户体验。虚像距（VID）、调制传递函数（MTF）作为表征镜头成像质量的核心指标，其精准测量是VR镜头研发设计、工艺优化及量产质量管控的关键环节。VR镜头属于典型的有限-有限物像共轭光学系统，具备物距短、虚像距长的工作特性，常规光学检测设备难以直接适配其测试需求。本文结合行业主流检测方案，详细解析VR镜头虚像距与MTF的两类核心测试光路，为光学检测与产品质控提供技术参考。

    一、VR镜头光学测试基础特性
    VR镜头以设备显示屏幕为物面，通过光学系统成像后，在设定虚像距位置形成放大虚像，其成像逻辑与传统光学镜头存在显著差异。在实际测试中，需精准模拟镜头真实工作的物像共轭关系，同时还原人眼观测的实际工况。除核心的MTF与虚像距（VID）外，出瞳距（ERD）、有效焦距（EFL）、光学畸变、EyeBox、杂散光、光效及亮度色度等参数，同样是评价VR镜头综合性能的重要依据。

    二、逆光路测试方案（适配常规传函仪）
    针对常规光学传函测试仪工作距离有限、无法直接接收VR镜头发散虚像的问题，行业普遍采用逆光路测试方案实现参数检测。

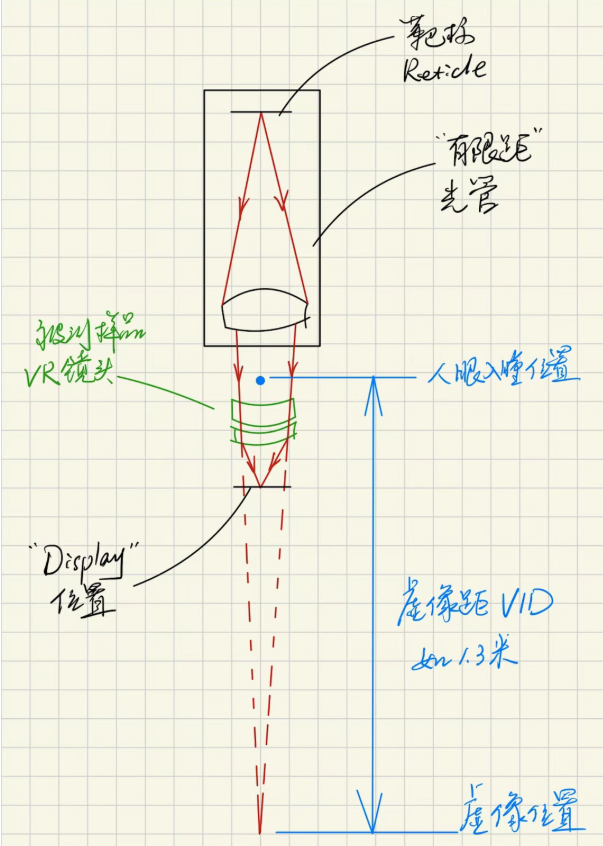

    该方案通过定制有限距光管，输出会聚光束以模拟目标虚像位置，将像分析器对应VR镜头实际物面（显示屏幕）完成信号采集。测试过程中，需在人眼入瞳位置设置专用孔栏，模拟人眼瞳孔尺寸，还原真实使用环境下的光学传输状态。此方案可适配IMHR等常规光学传函测试仪，在依托现有检测设备的基础上完成MTF等核心参数检测，有效控制前期设备投入成本，适用于基础性能验证场景。

    三、正光路测试方案（专用VR光学测试系统）
    正光路测试方案基于VR镜头真实成像逻辑设计，是当前研发与量产环节的主流专业检测方式，主要适配IMLABVR（研发级）、IMPROVR（量产级）等专用VR传函测试设备。
    该方案以标准靶标模拟VR设备显示面板物面，光线经VR镜头发散后，通过出瞳距（ERD）孔栏进入电动可变倍望远镜系统完成成像采集。系统内置的可变倍望远镜可灵活适配不同虚像距要求，实现虚像距（VID）的直接精准测量。相较于逆光路方案，正光路测试不仅可完成MTF、VID等核心指标检测，还能同步获取有效焦距、光学畸变、EyeBox、杂散光、光传输效率及亮度色度等全维度光学性能数据，全面满足VR镜头研发验证与规模化量产质控需求。

    四、方案对比与应用场景
    逆光路方案依托常规检测设备即可实现测试，具备部署成本低、适配性强的特点，适用于小型研发验证与基础性能筛查；正光路方案采用专用VR检测系统，测试精度更高、检测维度更全面，可覆盖从研发设计到批量生产的全流程质量管控，是规模化量产场景下的优选方案。

    VR镜头光学参数的精准检测，是保障成像品质、提升虚拟现实产品体验的核心支撑。逆光路与正光路两种测试方案，分别适配不同的设备条件与应用场景，为行业提供了灵活且完善的检测路径。随着VR光学技术的持续迭代，标准化、高精度的光学检测方案将进一步推动镜头性能优化与产业规范化发展。
