光学镜头装配中的5种光机界面接触方式:原理、特性与工程应用
一、引言
光学镜头的装配精度直接决定了成像系统的最终性能,而光机界面作为光学元件与机械支撑结构的连接纽带,其设计与选择对同轴度控制、应力分布、热稳定性及长期可靠性具有决定性影响。在《光机系统设计》等权威著作中,将光机界面接触方式归纳为五大类:尖角界面、相切界面、超环面界面、球形界面及倾斜界面。本文系统解析这五种界面的设计原理、技术特性与工程应用场景,为光学工程师提供精准的选型参考。
二、五种光机界面接触方式详解
2.1尖角界面(CornerInterface)
结构原理:由镜座圆柱孔或锥形孔与垂直于孔轴线的平面相交形成,实际工程中"尖角"通常加工为0.05mm量级的圆角,以避免应力集中和镜片损伤。透镜通过球面边缘与该圆角接触实现定位。

适用场景:
适配凸、凹球面透镜,是光学镜头中应用最广泛的界面形式
尤其适用于中小口径、低精度要求的工业镜头、消费级摄像模组
适合批量生产,对加工设备要求适中
技术特性:
| 特性 | 详细说明 |
|---|---|
| 加工难度 | 低,仅需普通精密车削即可实现,成本优势显著 |
| 接触应力 | 较高,局部应力集中,需控制预紧力防止镜片变形 |
| 定位精度 | 中等,主要依靠机械公差保证同轴度(±0.01~±0.05mm 级) |
| 稳定性 | 良好,结构简单,抗振动性能优异 |
工程要点:圆角半径建议控制在0.03~0.08mm,接触宽度≥0.2mm,避免点接触导致的应力集中和定位不稳定。

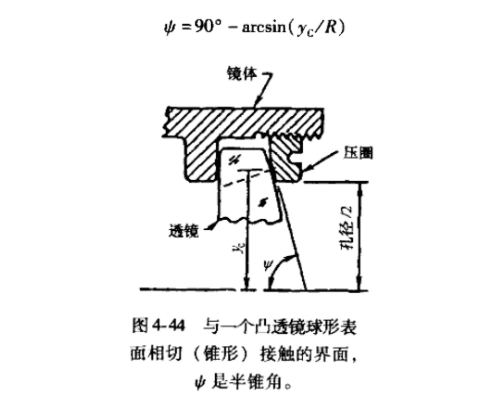

2.2相切界面(TangentialInterface)
结构原理:机械支撑面设计为锥形,与凸透镜球面呈切线接触,通过精确计算半锥角(通常为30°~60°)实现理想接触状态。

适用场景:
仅适用于凸透镜,不适用凹面透镜
适合中等口径、中等精度的光学系统,如工业检测镜头、医疗内窥镜
需控制接触应力的高精度成像系统
技术特性:
| 特性 | 详细说明 |
|---|---|
| 接触应力 | 同等预载下比尖角界面低 30%~50%,应力分布更均匀 |
| 定位精度 | 较高,锥形面引导透镜自动定心,同轴度可达 ±0.005~±0.02mm |
| 加工难度 | 中等,需精确控制锥角和表面粗糙度(Ra≤0.4μm) |
| 局限性 | 凹透镜无法形成有效切线接触,应用范围受限 |
工程要点:半锥角计算需结合透镜曲率半径和机械结构,建议通过光学软件(Zemax/CodeV)与机械设计软件(SolidWorks/Creo)联合仿真优化。

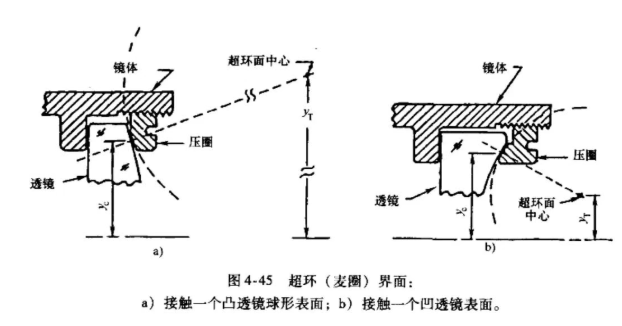

2.3超环面界面(ToroidalInterface)
结构原理:机械接触面设计为麦圈状超环面,透镜通过球面与超环面中心区域接触,形成环形接触带。

适用场景:
适配凸、凹球面透镜,尤其适合无法采用相切界面的凹面透镜
适用于大口径、高精度光学系统,如天文望远镜、航空航天成像设备
对接触应力敏感的光学元件(如红外晶体、非线性光学材料)
技术特性:
| 特性 | 详细说明 |
|---|---|
| 接触特性 | 环形接触,应力分布均匀,避免局部应力集中 |
| 定位精度 | 高,超环面引导透镜自定心,同轴度可达 ±0.002~±0.01mm |
| 加工难度 | 较高,需多轴联动加工中心,表面粗糙度要求 Ra≤0.2μm |
| 热稳定性 | 优异,环形接触利于热量传导,减少热变形影响 |
工程要点:超环面宽度建议为透镜直径的5%~10%,接触压力控制在0.1~0.3MPa,防止透镜表面损伤和光学变形。

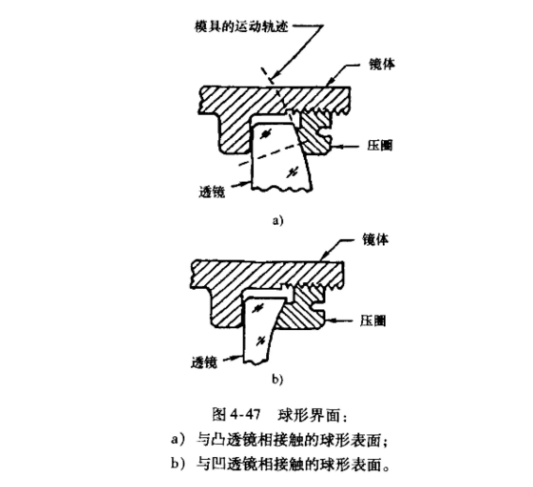

2.4球形界面(SphericalInterface)
结构原理:机械支撑面为与透镜曲率匹配的球面,实现全区域面接触,需高精度研磨保证面形精度。

适用场景:
适配凸、凹球面透镜,尤其适合大口径、超高精度光学系统
高加速度、强振动环境(如航空航天、军工装备)
需高效热传输的激光系统、红外成像设备
技术特性:
| 特性 | 详细说明 |
|---|---|
| 接触应力 | 最低,应力分布最均匀,适合脆性光学材料 |
| 承载能力 | 强,可承受高加速度载荷(1000g 以上),抗冲击性能优异 |
| 热传输 | 最佳,面接触显著提升导热效率,减少热梯度导致的像差 |
| 成本与加工 | 最高,需超精密研磨抛光,成本为尖角界面的 5~10 倍 |
工程要点:球面匹配精度需控制在λ/4~λ/10(λ=632.8nm),表面粗糙度Ra≤0.05μm,通常采用光学研磨工艺实现。

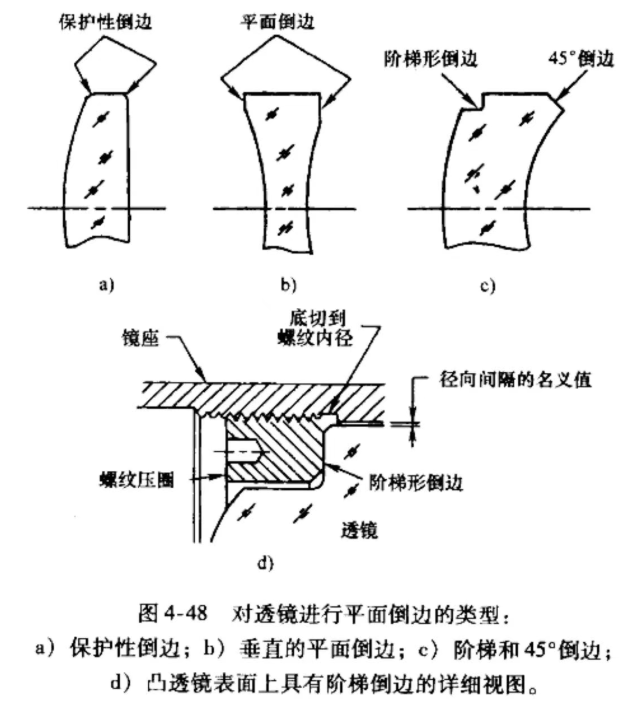

2.5倾斜界面(BevelInterface)
结构原理:源于光学元件的保护性倒边设计,将倒边面作为安装定位面,分为普通倒边和精密研磨斜面两种形式。

适用场景:
适配各类透镜,尤其适合需减重设计的轻量化光学系统
空间受限的紧凑型光学模组,如手机摄像头、微型投影仪
对机械强度要求高的恶劣环境应用
技术特性:
| 特性 | 详细说明 |
|---|---|
| 结构优势 | 大倒边 / 斜面可减重 15%~30%,节省安装空间 |
| 机械强度 | 经研磨抛光的斜面可消除磨削内伤,提升透镜边缘强度 40% 以上 |
| 定位精度 | 中等,依靠斜面与机械面的贴合度保证(±0.02~±0.08mm 级) |
| 加工难度 | 中低,普通倒边只需无心磨床,精密斜面需研磨加工 |
工程要点:倒边角度建议为45°~60°,斜面宽度≥0.3mm,精密应用时需研磨至Ra≤0.2μm,确保定位稳定性和结构强度。
三、五种界面接触方式综合对比
| 对比维度 | 尖角界面 | 相切界面 | 超环面界面 | 球形界面 | 倾斜界面 |
|---|---|---|---|---|---|
| 适用透镜类型 | 凸、凹透镜 | 仅凸透镜 | 凸、凹透镜 | 凸、凹透镜 | 各类透镜 |
| 接触应力 | 高 | 中 | 低 | 最低 | 中低 |
| 定位精度 | 中 | 较高 | 高 | 最高 | 中 |
| 加工成本 | 低 | 中 | 高 | 最高 | 中低 |
| 空间效率 | 中 | 中 | 中 | 低 | 高 |
| 热传输性能 | 中 | 中 | 高 | 最高 | 中 |
| 典型应用场景 | 消费级镜头、工业检测 | 医疗设备、中端成像 | 天文光学、航空航天 | 高精密测量、强振动环境 | 轻量化系统、紧凑型模组 |
| 最佳适用口径 | ≤50mm | 20~100mm | 50~200mm | ≥100mm | ≤80mm |
四、选型指南与工程建议
4.1选型决策流程
1.明确光学系统核心指标:精度等级、应力敏感度、环境条件、重量限制
2.匹配透镜类型与口径:根据凸/凹特性和尺寸选择适用界面形式
3.评估成本效益比:批量生产优先选择尖角/倾斜界面,高精度应用考虑超环面/球形界面
4.仿真验证:通过有限元分析(FEA)评估接触应力分布,优化结构参数
5.工艺可行性:结合现有加工设备能力选择合适界面形式
4.2关键工程参数控制
| 界面类型 | 核心控制参数 | 建议公差范围 |
|---|---|---|
| 尖角界面 | 圆角半径、接触宽度 | R=0.03~0.08mm,宽度≥0.2mm |
| 相切界面 | 半锥角、表面粗糙度 | 30°~60°,Ra≤0.4μm |
| 超环面界面 | 超环面宽度、曲率匹配 | 宽度 = 直径 ×5%~10%,曲率偏差≤0.01mm |
| 球形界面 | 球面贴合度、表面精度 | 贴合度≥95%,面形精度 λ/4~λ/10 |
| 倾斜界面 | 倒边角度、斜面宽度 | 45°~60°,宽度≥0.3mm |
4.3应力控制与预紧力管理
所有界面形式均需控制预紧力,M12以下螺纹压圈扭矩≤0.5N·m,防止应力过大导致镜片变形
高精度应用建议采用三点支撑替代全周接触,减少接触应力和装配难度
温度循环环境(40℃~85℃)需预留热膨胀间隙,间隙值计算遵循ΔL=α×ΔT×L公式
光机界面接触方式的选择是光学镜头设计的关键环节,直接影响系统性能、成本与可靠性。尖角界面凭借低成本和通用性占据主流应用;相切界面在凸透镜应用中平衡了精度与成本;超环面界面为凹透镜高精度装配提供理想解决方案;球形界面是极端环境和超高精度需求的最佳选择;倾斜界面则在轻量化和紧凑型设计中展现独特优势。
随着光学系统向高分辨率、小型化、轻量化方向发展,光机界面设计需结合新材料、新工艺持续创新,如采用弹性支撑结构降低接触应力、3D打印微结构实现自适应界面等,为下一代光学系统提供更优的装配解决方案。
建议光学工程师深入研读《光机系统设计》等专业著作,结合工程实践积累经验,在界面选型中实现性能、成本与可行性的最佳平衡。
-
