突破高端光学装调技术瓶颈！秒级精度镜头轴线定心校准方案解析

    在航天遥感、高端精密成像、军用光电载荷等前沿领域，光学镜头作为核心成像载体，其装配精度、光轴一致性直接决定了整机系统的成像品质与综合性能。随着光电设备向超高分辨率、大视场、高稳定性方向迭代，行业对光学镜头的装配精度要求提升至微米、秒级标准。
    传统光学镜头高度依赖人工装调经验，普遍存在装配误差大、成品一致性差、量产效率低、环境适应性弱等问题，长期制约着高端光学设备的国产化量产与性能升级。针对这一行业痛点，西安应用光学研究所团队创新研发出一套秒级精度光学镜头轴线精确定心校准技术体系，通过全流程闭环管控与一体化精密加工工艺，彻底解决光轴偏移、成像误差等核心难题，为高端光学镜头精密制造提供了全新技术路径。

    一、光学镜头成像误差核心溯源

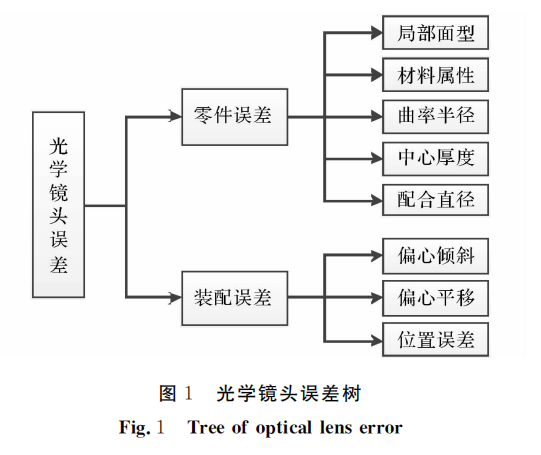

    光学镜头是多镜片、多机械结构精密配合的集成系统，成像质量的优劣，核心取决于零件制造精度与装配工艺精度，所有误差会在装配过程中逐级累积，最终造成画面模糊、畸变、分辨率下降等问题。整体误差主要分为两大类别：
    1.零件固有制造误差
    该类误差源于零件生产加工阶段，属于先天参数偏差，主要包含透镜曲率半径、中心厚度、材料折射率、面型精度及配合尺寸公差等偏差。即便装配过程完全标准化，零件本身的参数误差也会直接影响镜头最终成像效果。
    2.装配工艺位姿误差
    这是影响高端镜头性能的核心误差来源，主要表现为镜片偏心、倾斜、平移以及镜片间轴向距离偏差。光学镜头成像的两大核心控制指标——光机中心偏差（光学轴线与机械轴线偏移量）和光学间隔（镜片主点轴向间距），基本由装配工艺精度决定，也是精密装调的核心攻坚难点。

    二、打破行业壁垒：全流程闭环制造体系
    传统光学镜头研制采用“设计、加工、装调相互独立”的开环生产模式，各环节数据不互通、无反馈修正机制。设计端仅输出理论参数，加工端按图生产，装调端被动装配，无法针对零件实测误差进行提前补偿，导致成品性能与理论设计差距较大，难以满足高端设备的严苛指标。

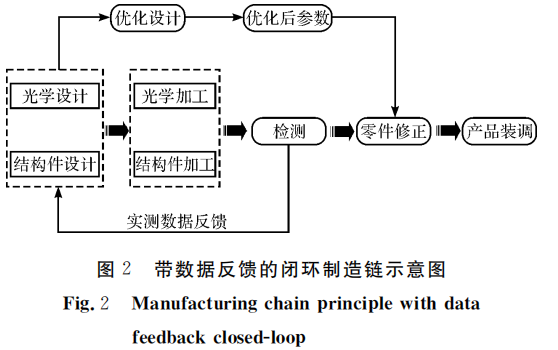

    为解决这一弊端，研发团队构建了带实测数据反馈的光机闭环制造体系，打通设计、加工、装调全链条数据壁垒，实现误差可检测、可反馈、可修正的闭环管控：
    第一，设计端依据设备性能指标，完成光学系统与机械结构的整体方案设计；第二，加工完成后，对镜片曲率、折射率、面型精度等核心参数进行实测采集；第三，将实测数据反向导入设计系统，针对性优化光轴偏差、光学间隔等核心参数，生成适配实际零件状态的定制化装配标准；第四，依据优化后的精准参数完成精密装调，从源头大幅降低系统误差。
    该模式彻底改变了传统“按图生产、被动装配”的短板，用实测数据驱动设计优化与工艺修正，为秒级、微米级高精度装调奠定了技术基础。

    三、核心技术解析：高精度轴线定心校准体系
    依托闭环制造体系，团队创新研发“一体化镜组结构+秒级定心校准+微米级间隔控制”的成套工艺，实现光机轴线高精度重合，全面提升镜头成像稳定性与一致性。
    3.1一体化镜片-镜框集成结构设计
    区别于传统镜片直接装入镜筒的装配方式，本技术采用单镜片独立镜组一体化设计，每片光学镜片专属匹配金属镜框，通过高精度胶体胶合固化，形成标准化独立镜组单元。
    镜组采用H7/f9级精密配合公差，兼顾粘接均匀性与复杂工况可靠性，可耐受高低温冲击、振动等严苛环境；镜框采用阶梯窄带外圆与专用连接螺纹设计，有效降低加工形变与装夹应力；同时配备大尺寸导向倒角，大幅降低高精度装配难度，从结构端保障装调精度基础。

    3.2秒级精度光轴中心偏差校准工艺
    光机中心偏差是导致镜头成像偏心、畸变的核心因素，校准核心目标是实现光学轴线与机械轴线高精度重合。本工艺采用在线检测、实时修正的闭环加工模式，精度可达秒级。

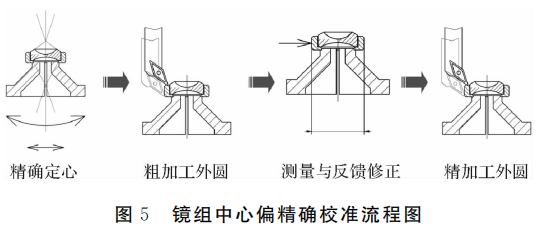

    镜组通过精密螺纹与设备主轴对接，依托自准直光路实时监测镜片上下表面中心偏数据，通过多自由度微调机构校正镜组位姿，实现光轴与主轴回转轴线精准对齐；随后以主轴基准完成外圆粗加工，搭配高精度光栅尺接触式检测系统，实时反馈尺寸误差、动态修正刀具参数，最终完成精加工，稳定实现秒级光轴定心精度、微米级尺寸精度。

    3.3微米级光学间隔精准控制技术
    光学间隔偏差会直接引发镜头焦距偏移、球差增大、焦面偏移等问题，是制约成像精度的关键短板。本技术摒弃传统垫片调节模式，采用镜组端面精密车削校准工艺，实现光学间隔微米级稳定控制。

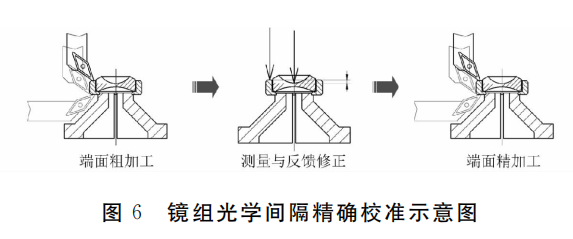

    以校准完成的光学轴线为基准，精车镜框装配端面，保障端面与光轴绝对垂直；通过接触式测量系统在线检测镜片中心到镜框端面的轴向距离，实时修正加工参数，精准管控单镜组轴向尺寸。多组镜组采用端面硬性贴合装配，无需垫片补偿，即可实现全镜头光学间隔的高精度统一管控。

    3.4全流程镜片防护工艺方案
    为避免精密加工过程中镜片划伤、应力破损，团队配套完善了全维度防护机制：采用高弹性硅橡胶粘接介质，过滤加工高频振动；选用易切削铜、铝合金镜框，搭配小进给、多频次走刀工艺，降低切削应力；配套工业除尘系统实时清理金属切屑，全方位保障镜片光学面完好无损。

    四、性能实测：精度与稳定性大幅升级
    为验证成套技术的实用性与先进性，研发团队搭建6片式精密成像镜头样机，采用全套定心校准工艺加工装配，并与传统装调工艺产品开展对标测试，核心性能提升效果显著：

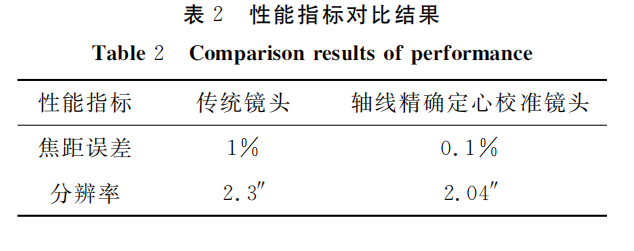

    1.焦距误差由传统1%降至0.1%，焦距稳定性大幅提升；
    2.镜头极限分辨力由2.3″提升至2.04″，细节成像能力更强；
    3.全镜组光机轴线一致性偏差稳定控制在10″以内，最优精度可达5″。
    实测结果表明，该技术可让成品镜头性能无限趋近理论设计指标，彻底解决传统工艺精度低、一致性差的痛点，完全满足航天、军工、高端精密成像设备的研制需求。

    五、技术总结与应用价值
    本次研发的光学镜头轴线精确定心车校准技术，从误差根源出发，依托全流程闭环制造体系，创新构建了一体化镜组结构、秒级光轴校准、微米级间隔控制的成套工艺方案。有效破解了传统人工装调精度有限、量产一致性差、效率低下的行业难题，大幅提升高端光学镜头的成像精度、环境适应性与批量生产能力。

    该技术可广泛应用于航天遥感光电系统、军用瞄准载荷、工业精密检测镜头、高端民用成像设备等场景，为我国高端光学精密制造的国产化、规模化、高精度化发展提供了核心技术支撑。
    参考文献：《应用光学》2018年第39卷第2期《光学镜头轴线精确定心校准技术》（管伟、王章利、王中强、杨海成·西安应用光学研究所）
