高低温环境下物镜偏心与空气间隔检测的温控装置应用
在车载镜头等需适配高低温工作场景的光学镜头研发与质量检测中,环境温度变化对镜头性能的影响验证是核心环节。为实现镜头高低温性能的全维度检测,解决传统检测仅覆盖基础光学参数、无法精准捕捉物镜结构参数温变规律的问题,适配偏心仪与镜面定位仪的温控装置应运而生,成为实现高低温环境下物镜偏心、空气间隔精准测量的关键技术方案,现将相关应用与技术细节阐述如下。

一、高低温镜头检测的需求背景与现有基础能力
车载镜头等特种光学镜头的工作环境温度跨度大,其光学性能与结构稳定性需在极端温度下得到保障,因此高低温环境下的全参数检测成为产品研发与验收的必要流程。目前光学检测领域已具备成熟的高低温基础参数检测能力,温控传函仪可在-40℃至+120℃的温度范围内,完成MTF、FFL等核心光学参数的精准测试;配备dn/dt测量装置的折射率测量仪,可同步获取该温度区间内镜头原材料的折射率变化数据,为镜头性能分析提供基础材料特性依据。
当镜头经基础参数检测呈现出高低温性能不达标问题时,仅依靠光学参数与材料折射率数据,无法定位性能异常的根本原因。物镜偏心、空气间隔作为镜头的核心结构参数,其随温度变化的规律直接影响镜头光学性能,因此对高低温环境下整组物镜的偏心、空气间隔进行精准测量,成为补全镜头高低温检测体系、实现性能问题精准溯源的关键需求。

二、核心检测方案:温控腔与专业光学检测设备的适配应用
针对高低温环境下物镜偏心与空气间隔的检测需求,核心解决方案为在现有专业光学检测设备上升级搭载专用温控腔,通过设备功能整合,实现结构参数的温变规律测量,具体适配方式与检测能力如下:
1.在OC偏心仪上升级温控腔,可实现-40℃至+120℃温度范围内整组物镜的偏心测量,精准捕捉不同温度下物镜偏心的变化数据;
2.将同款温控装置搭载于OC3D或OptiSurf镜面定位仪,可在保留偏心测量功能的基础上,进一步实现高低温环境下整组物镜各部位空气间隔的精准测量,实现单设备多参数同步检测,有效提升检测效率与数据完整性。
三、两款温控腔的技术参数与适用场景
目前可适配上述光学检测设备的温控腔主要分为Peltier制冷型与液氮制冷型两类,二者均覆盖+120℃的高温检测区间,低温检测范围各有侧重,可根据不同检测需求与场景灵活选择,具体技术参数如下:
1.Peltier制冷型温控腔:标配温控范围为-30℃至+120℃,若检测需求需达到-40℃的低温,可通过加装额外冷却装置完成温控范围拓展,适用于常规高低温检测场景,具备设备适配性强、操作便捷的特点;
2.液氮制冷型温控腔:温控范围更广,可实现-60℃至+120℃的全区间检测,无需额外装置即可完成超低温环境下的检测,适用于超低温特种工作场景的镜头检测需求,为极端低温环境下的镜头研发提供精准数据支撑。

四、实测应用与技术价值

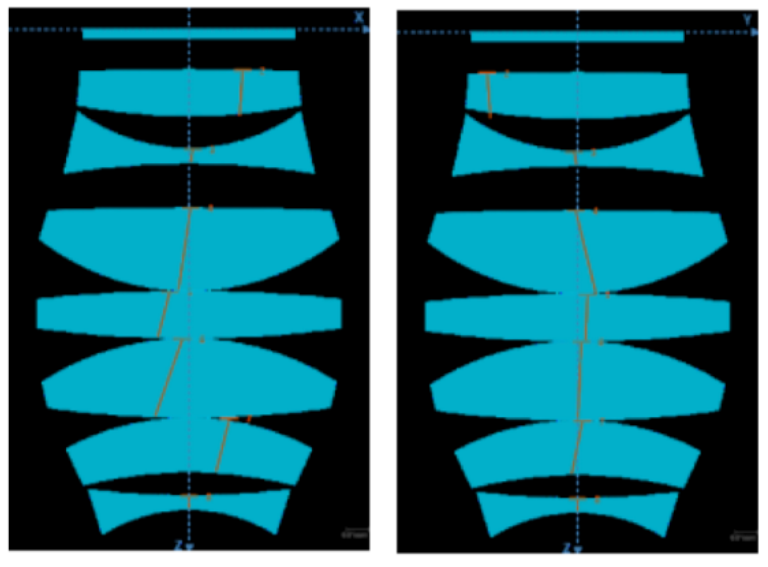

现阶段,Peltier制冷型与液氮制冷型两款温控腔均已完成高低温环境下的物镜检测实测应用,实测过程中成功获取SHIFT、TILT等关键检测数据,并形成可视化的实测结果展示,验证了温控装置与偏心仪、镜面定位仪适配应用的可行性与数据精准性。
该温控装置的研发与应用,填补了高低温环境下物镜偏心与空气间隔检测的技术空白,完善了光学镜头高低温全参数检测体系。其为车载镜头等特种光学镜头的高低温性能优化、结构设计改进提供了精准的实测数据支撑,能够帮助研发人员精准定位温变导致的性能问题,针对性优化镜头结构设计,大幅提升镜头的环境适应性与使用可靠性。同时,该技术方案也为光学检测领域的高低温检测技术升级提供了有效参考,推动了特种光学镜头检测技术的发展与完善。
-
