冷却新技术有望推动芯片级捕获离子量子计算机实现
2026年1月21日——为使量子计算机达到足够的规模与稳定性,兑现其技术潜力,研究人员正致力于开发基于超紧凑光子芯片的捕获离子量子计算机。这类设备虽比依赖庞大光学部件的现有系统更易扩展,但冷却难题始终是阻碍其发展的重大瓶颈。
为破解这一难题,麻省理工学院(MIT)与麻省理工学院林肯实验室的研究团队,研发出一种基于光子芯片的捕获离子冷却方法,冷却效果达到标准激光冷却理论下限的1/10左右。该技术的核心是一款集成了精密设计天线的光子芯片,这些天线可对聚焦光束进行操控,形成相交光场。
研究人员表示,这一初步成果为可扩展芯片架构奠定了关键基础,未来有望据此研发出效率更高、稳定性更强的量子计算系统。

“我们设计出偏振多样化集成光子学器件,借助这类器件开发出多种新型集成光子系统,并成功利用这些系统实现了高效离子冷却。”MIT电气工程与计算机科学系(EECS)助理教授、罗伯特·J·希尔曼职业发展副教授、电子研究实验室成员、该研究论文的资深作者杰莱娜·诺塔罗斯(JelenaNotaros)指出。

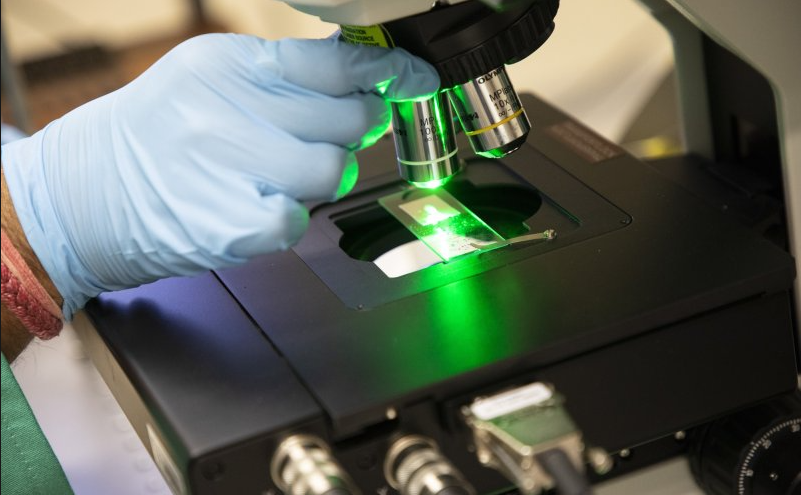

研究团队开发的光子芯片,通过集成精密设计的天线操控聚焦相交光束,可快速为量子计算系统降温,进而提升未来量子计算机的效率与稳定性。(图片来源:麻省理工学院/迈克尔·赫里尔、桑普森·威尔考克斯)
不过,这仅仅是研究的起点。通过在集成光子捕获离子系统中引入偏振多样性,不仅实现了高效冷却,更开启了捕获离子高级操控的新可能——这类操控在以往技术中难以实现。
在捕获离子量子计算领域,离子由原子剥离一个电子形成,是一种带电粒子。研究人员通过射频信号捕获离子,再利用光信号对其进行操控,具体而言是借助激光改变离子状态,从而在离子中编码信息,使离子成为可用的量子比特。
为避免离子与空气分子碰撞,离子需置于真空环境中,这类环境通常由低温恒温器构建。传统方案中,体积庞大的激光器被置于恒温器外部,通过设备窗口向芯片发射多束光束。这类系统往往需要一整间屋子的光学组件才能操控几十个离子,难以扩展到高级量子计算所需的海量离子规模;同时,恒温器受到的微小外界振动也可能干扰光束,降低量子计算的精度。
而基于集成光子学的捕获离子系统,光信号与捕获离子的芯片融为一体,无需外部光学部件,大幅提升了系统的可扩展性。
“如今,我们可在单块芯片上集成数千个操控位点,所有位点均能对接并处理多个离子,以可扩展的方式协同工作。”MIT物理系研究生菲利克斯·克诺尔曼(FelixKnollmann)表示。
但此前,基于集成光子学的相关演示,冷却效率一直较为有限。
要实现快速、精准的量子操作,需通过光场降低捕获离子的动能,将其冷却至接近绝对零度的极低温度,这一温度甚至低于低温设备本身能达到的极限。
传统冷却方法效率较低,导致冷却完成后离子仍残留大量振动能量,难以用于高质量量子计算。为此,MIT研究团队采用了一种更复杂的技术——偏振梯度冷却,该方法需两束光进行精密相互作用。
两束光具有不同偏振态,意味着光场振动方向各异(如上下、左右等)。当它们相交时,会形成旋转光涡旋,能更高效地抑制离子振动。
这种冷却方法此前已通过宏观光学系统实现,但尚未在集成光子学平台上成功演示。
为实现这一复杂光场相互作用,研究团队设计了一款集成两个纳米天线的芯片,通过天线发射光束操控离子。
这些天线由波导连接,波导负责将光线传导至天线,其结构经过特殊设计以稳定光路,从而提升光束形成的涡旋图案稳定性。
“通过集成天线发射光线,效果与传统光学元件截然不同:光束及形成的光图案稳定性极高。这种稳定特性让我们能以更高精度调控并探索离子的行为。”现任职于MIT林肯实验室的科学家伊桑·克莱门茨(EthanClements)表示。
研究团队还对天线进行了优化设计,以最大化到达离子的光量。每个天线上都设有微小弯曲缺口,可将光向上散射,通过精准排布引导光线聚焦于离子。
“依托林肯实验室多年积累的技术,我们设计的光栅能够发射多种偏振光。”论文第一作者塞布丽娜·科尔塞蒂(SabrinaCorsetti)介绍道。
研究过程中,团队测试了多种不同架构,并对每种架构进行了特性分析,以深入理解其发光机制。
最终设计方案完成后,实验显示离子冷却效果接近标准激光冷却多普勒极限的1/10,且芯片仅需约100微秒即可达到这一冷却水平,速度较其他技术快数倍。
“在离子阱芯片中集成光学系统并实现性能提升,这一成果为后续进一步集成奠定了基础,有望催生新型量子态操控方法,改善实用化量子信息处理的发展前景。”MIT林肯实验室高级技术人员、MIT量子工程中心首席研究员约翰·奇亚维尼(JohnChiaverini)表示,“这一进展的关键在于MIT校园团队与林肯实验室的跨机构合作,这也是我们推进后续研究的重要基础。”
未来,该团队计划对不同芯片架构开展进一步表征实验,实现多离子偏振梯度冷却,并探索这一架构产生的稳定光束在其他领域的应用潜力。
-
