电子自准直仪在平行光光轴倾斜角测量中的应用
在现代光学系统的设计、装调与检测中,精确控制和测量光轴方向至关重要。无论是天文望远镜、激光通信系统,还是精密干涉仪,其性能高度依赖于光路的准直性。其中,平行光的光轴倾斜角是衡量系统对准精度的关键参数之一。传统的机械调校方法难以满足亚角秒级的高精度需求,而电子自准直仪凭借其非接触、高灵敏度和实时反馈等优势,已成为该领域不可或缺的测量工具。
本文将介绍电子自准直仪的基本原理,并重点阐述其在平行光光轴倾斜角测量中的典型应用方法、技术优势及选型建议。

一、测量原理:基于自准直效应的高精度角度传感
电子自准直仪的核心原理源于经典的光学自准直法:当一束准直光垂直入射到理想平面反射镜时,反射光将沿原路返回;若反射面存在微小倾角θ,则反射光将偏转2θ角度。通过高分辨率位置敏感探测器(如CMOS或PSD)捕捉返回光斑的位移,即可反推出反射面的倾斜角度。
在平行光光轴测量中,待测系统(如平行光管、激光准直器或望远镜物镜)本身输出一束近似理想的平行光。此时,可将一块高平面度的反射镜置于其出射端,使平行光被反射回系统内部。若该平行光的光轴与参考基准存在夹角,则反射光将携带角度信息返回。将电子自准直仪对准此反射路径,即可直接测得光轴相对于仪器基准轴的倾斜角。
关键点:电子自准直仪在此过程中充当“角度标尺”,其自身光轴即为测量基准。因此,仪器本身的稳定性与校准精度直接决定测量结果的可靠性。

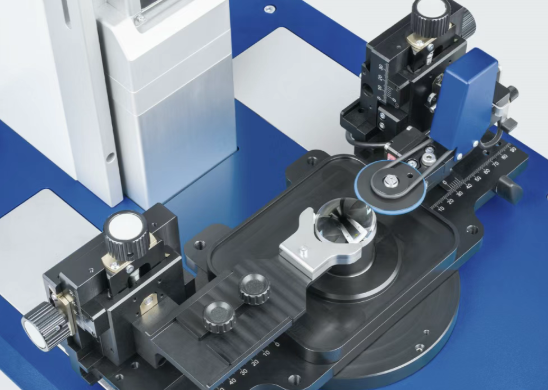

二、典型设备:TriAngle®系列电子自准直仪
以德国TRIOPTICS公司的TriAngle®系列电子自准直仪为例(国内由欧光科技代理),该系列产品广泛应用于科研、军工与工业光学检测领域。其主要技术特点包括:
超高分辨率:可达0.005角秒(UltraSpec型号);
宽视场与高精度:全视场角度精度优于±0.25角秒;
多波段支持:涵盖可见光(532nm)、近红外(780–1064nm)及紫外波段;
智能化软件平台:支持实时图像显示、数据记录、多通道同步及自动报告生成;
长期稳定性:连续工作时间超过90天,适用于产线在线检测。
根据应用场景不同,用户可选择标准型(TA300/500)、高精度型(UltraSpec)、激光增强型(LASER)或红外专用型(NIR)等子系列,灵活适配各类平行光系统。
三、操作流程简述
1.系统准备:将电子自准直仪固定于隔振光学平台,开机预热并执行零位校准。
2.光路搭建:在待测平行光出口处放置高反射率平面镜,调整位置使反射光能顺利返回自准直仪。
3.对准与采集:微调自准直仪俯仰/方位,使返回光斑清晰成像于传感器中心区域。
4.数据读取:通过配套软件(如TriAngleSoftwareSuite)读取X/Y方向的倾斜角数值(单位通常为角秒或微弧度)。
5.分析与校正:根据测量结果调整光学系统姿态,直至光轴偏差满足设计要求。
整个过程可在数秒内完成,且支持多次重复测量以评估系统稳定性。
四、技术优势与适用场景
相较于传统经纬仪、干涉仪或机械量角器,电子自准直仪在平行光检测中具有显著优势:
非接触测量:避免对光学元件造成污染或损伤;
高动态范围:可同时测量大角度(±1°)与微小偏差(<0.1″);
实时反馈:便于闭环调校;
环境适应性强:部分型号支持真空、高低温或洁净室环境使用。
典型应用场景包括:
望远镜主镜/副镜共轴装调;
激光发射系统的准直校验;
平行光管出厂检验;
光学导轨直线度与平行度评估;
卫星载荷光学系统地面测试。
五、注意事项与误差控制
尽管电子自准直仪精度极高,但在实际使用中仍需注意以下因素以确保测量准确性:
反射面质量:平面度应优于λ/10(λ=632.8nm),表面清洁无划痕;
环境扰动:空气湍流、温度梯度和振动会引入噪声,建议在恒温隔振实验室操作;
光源匹配:确保自准直仪工作波长与待测系统兼容;
安装刚性:仪器与被测件需稳固固定,避免热漂移或机械蠕变。
随着光学系统向更高集成度与更严苛性能指标发展,对光轴对准精度的要求也不断提升。电子自准直仪以其卓越的角度分辨能力、操作便捷性和系统兼容性,已成为平行光光轴倾斜角测量的行业标准工具。合理选型与规范操作,将极大提升光学装调效率与最终系统性能。
对于有高精度需求的科研机构或制造企业,TriAngle®系列等高端电子自准直仪无疑提供了可靠的技术支撑,助力实现“看得更清、瞄得更准、控得更稳”的光学未来。
-
