光学涂层技术革新:破解通信领域的精度与稳定难题
在通信技术向高速、高密度演进的过程中,光学薄膜的性能瓶颈曾长期制约行业发展。传统多晶光学材料因孔隙吸水导致稳定性不足,晶界散射带来的损耗在百层以上薄膜叠加后被急剧放大,难以满足密集波分复用(DWDM)滤波器的严苛要求。而如今,以无定形材料为核心、融合温度补偿、智能监测与自动化工艺的技术革新,正彻底改写光学涂层的应用格局。

无定形材料的崛起成为解决核心痛点的关键。高指数材料中,无定形五氧化二钽(Ta₂O₅)凭借极低的吸收系数和超过400℃的高结晶温度脱颖而出,配合天然呈玻璃态的低指数材料二氧化硅(SiO₂),形成了孔隙率低于0.1%的致密薄膜组合。这种搭配从根源上消除了吸水效应,在1550nm通信波段,从干燥到湿润环境的波长偏差仅为0.0065%,远低于串扰临界值,且经氧离子轰击工艺优化后,可实现完全氧化,将传输损耗控制在DWDM规范的0.5dB上限内。相较于二氧化钛、氧化铪等候选材料,无定形Ta₂O₅的热力学稳定性更优,能确保数十年使用中不发生晶化转变。

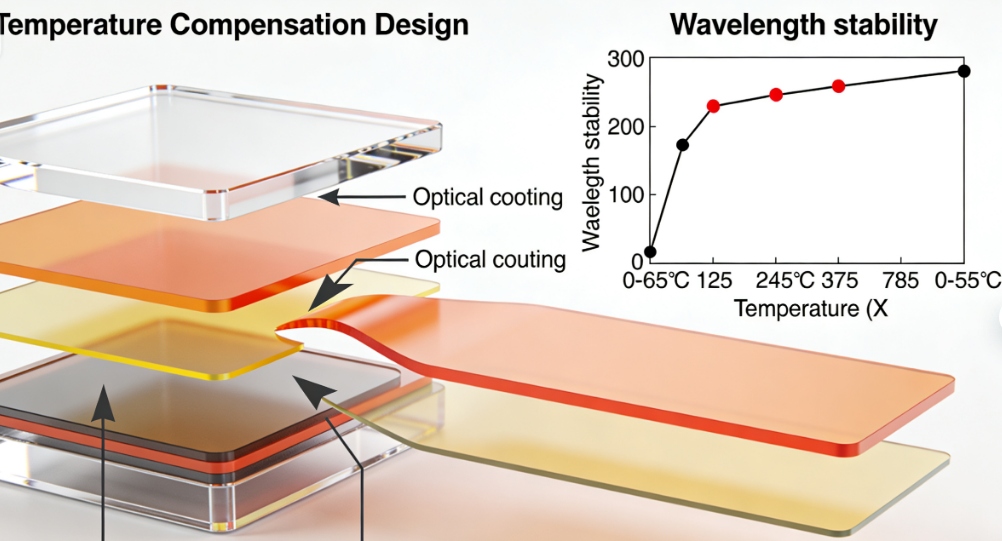

温度稳定性的突破则来自创新的基底设计思路。DWDM滤波器需在0-65℃工作范围内保持极高波长稳定性,单纯依赖薄膜材料特性难以实现。通过采用热膨胀系数高于涂层的专用玻璃基底(如WMS玻璃),温度升高时基底的膨胀会拉伸薄膜,精准抵消光学厚度(折射率×厚度)的温度漂移。这类商用玻璃的热膨胀系数控制在10-11×10⁻⁶/℃,使得滤波器在全工作温度范围内的波长变化小于0.065纳米,即便使用常规BK7玻璃基底,其稳定性也能满足精密光学应用需求。
监测与工艺的自动化升级为大规模高精度生产提供了保障。传统抽样监测方式易受工具误差影响,如今借助稳定的电信激光器和自动预测算法,制造商可实时捕捉沉积过程中低至初始值几百分之一的传输强度变化,精准控制λ/4层的终点切割。12英寸玻璃圆盘的应用结合高精度旋转控制(晃动小于0.02°),既提升了产量,又保证了薄膜均匀性。离子束溅射与等离子体离子辅助电子束沉积工艺的优化,不仅实现了25-50微米厚膜的稳定制备,更通过束流控制、掩模技术等手段,将波长重复性提升至0.0065%的超高精度,单层误差可通过层间补偿抵消。
技术革新的价值远不止于通信领域。自动化涂覆设备能够批量生产波长选择涂层、宽带抗反射涂层等精密元件,支持数百层复杂结构设计,可实现更窄的阻带/通带间隔、更宽的反射带宽和更优的角度偏振容差。基于激光的透射反射监测技术可灵活适配不同波长需求,而时间基监测方案则为非超高精度场景提供了低成本解决方案。这些进展不仅降低了生产不确定性和大气漂移影响,更让光学涂层在激光陀螺、荧光滤波等领域的创新应用成为可能。
从材料选型的突破到工艺体系的重构,光学涂层技术的革新本质上是精准控制与稳定性能的双重胜利。随着无定形材料种类的拓展和自动化设备的普及,未来光学涂层将在更广泛的精密光学领域绽放异彩,为高速通信、先进制造等行业提供更强大的技术支撑。
-
