【科普】激光产生机理与核心部件解析:从原理到应用挑战
在工业激光加工、医疗激光诊疗、通信雷达等领域,激光设备已成为关键工具。然而,多数激光科普内容聚焦于激光的宏观特性与应用场景,对其内部运行机理及核心部件协同机制的深入解读较为有限。对于激光行业从业者而言,无论是设备生产、维护还是研发,理解激光器的“发光逻辑”都具有重要实践意义。本文将以严谨且通俗的视角,系统解析激光的产生过程、核心组成部件及实际应用中的技术挑战,为从业者提供兼具专业性与实用性的参考。

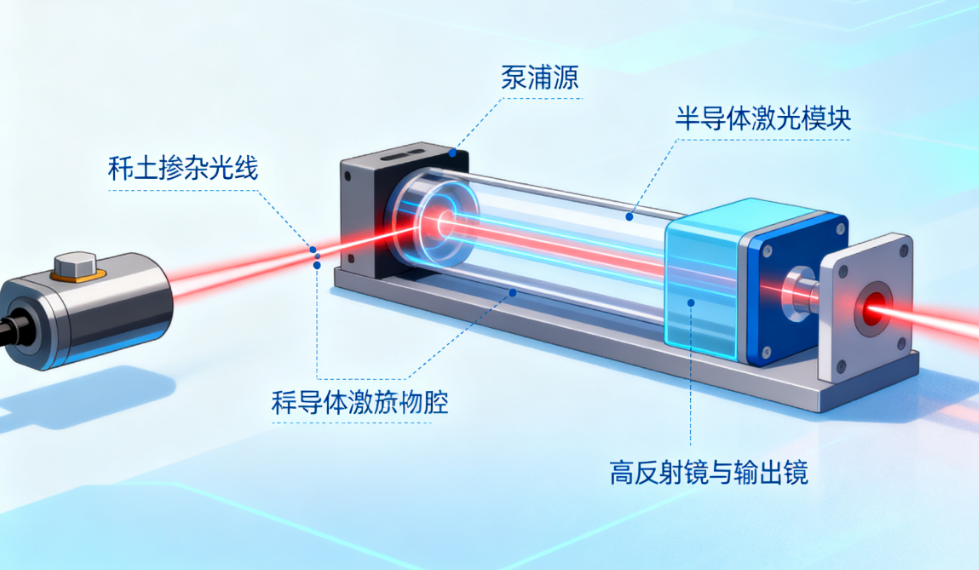

一、激光器核心三要素:增益介质、泵浦源与谐振腔
任何类型的激光器,其核心结构均由增益介质、泵浦源、谐振腔三部分构成。三者分别承担“光辐射载体”“能量注入”“光子选频与放大”的功能,共同支撑激光的产生与稳定输出,缺一不可。
(一)增益介质:激光波长与性能的“决定者”
增益介质是激光产生的核心载体,其本质是具备光辐射能力的功能性材料,由“基底材料”与“稀土掺杂离子”复合而成,二者的选型与匹配直接决定激光的波长、发光效率及应用场景。
1.基底材料:支撑光辐射的“结构基础”
基底材料需满足物理、化学、光学多维度性能要求,为稀土离子提供稳定的辐射环境:
物理性能方面,需具备优异的导热性,以抑制激光运行过程中因局部发热产生的“热透镜效应”与热应力,避免光束畸变;同时需具备较高的机械强度与加工性能,便于制成不同形态(如晶体棒、光纤、陶瓷片)以适配各类激光器。
化学性能方面,需具备良好的稳定性,抗潮解、抗氧化能力强,确保长期使用过程中材料性能不衰减,延长器件寿命。
光学性能方面,需具备低内部散射、低光吸收特性,减少光子在介质内部的损耗,保障光辐射效率。
目前行业内常用的基底材料包括晶体(如YAG、YLF、YAP、GdVO4、LuAG)、透明陶瓷(如YAG、LuAG、Y₂O₃、Sc₂O₃)、玻璃、氟化钙、硒化锌等,不同材料的性能差异使其适用于不同功率、不同波长的激光场景。
2.稀土掺杂离子:激光波长的“核心控制器”
稀土掺杂离子的原子能级结构,直接决定激光的辐射波长。不同离子对应特定的波长范围,适配不同应用领域:
Nd³⁺(钕离子)、Yb³⁺(镱离子):主要辐射1微米波段激光,是工业加工(如激光切割、焊接)领域的核心离子;
Er³⁺(铒离子):可辐射1.6微米与近3微米波段激光,分别应用于通信、雷达及医疗、环境遥感、军事领域;
Tm³⁺(铥离子)、Ho³⁺(钬离子):主要辐射2微米波段激光,广泛用于医疗领域(如软组织切割、消融)。
值得注意的是,基底材料与稀土离子的组合会相互影响离子的实际能级结构、吸收/发射截面、荧光寿命及量子效率。为进一步优化性能,部分增益介质采用“双离子掺杂”“三离子掺杂”技术,利用离子间的交叉弛豫等能量传递现象,提升光辐射效率或拓宽发射带宽——例如,宽发射带宽的增益介质可用于波长调谐激光器与超短脉冲激光器。这也印证了“一代材料一代激光”的行业共识,材料技术的突破是激光性能升级的核心驱动力。
(二)泵浦源:激光能量的“供给者”,国产技术实现突破
泵浦源的核心功能是向增益介质注入能量,将介质内的电子从低能级“抽运”至高能级,形成“粒子数反转”——这是激光产生的前提条件。目前行业内应用最广泛的是半导体泵浦源(其本质为半导体激光器,同时激光也可作为其他波长激光的泵浦源),相较于传统泵浦技术,其核心优势在于电光效率高、能耗低。
1.国产半导体泵浦源的性能优势
以976nm波长泵浦模块为例,当前国产产品的整体输出效率已接近60%,超过部分国际传统大厂水平,在性价比与国产化替代方面具备显著优势。泵浦波长的选型需严格匹配增益介质的吸收特性:增益介质厂商通常会提供材料的吸收光谱,成熟的工业方案中,泵浦波长与增益介质的匹配已形成固定标准。例如,1微米波段工业激光器常用的泵浦波长包括808nm、880nm、915nm、976nm,其中976nm波长因与Yb³⁺离子的吸收峰高度契合,被广泛应用于大功率光纤激光器。
2.泵浦波长选型的技术考量
选择976nm泵浦方案的核心原因在于Yb光纤对该波长的吸收率极高,可缩短光纤使用长度——这对抑制高功率光纤激光器的非线性效应(如拉曼光产生)至关重要。拉曼光是高功率激光应用中的有害杂光,尤其在切割高反材料时,易损坏器件并影响加工精度(往期文章已详细分析其机理,可参考主页内容)。
但需注意,高吸收效率也会导致光纤局部发热集中,在高功率工况下易引发“热致不稳定(TMI)”现象:具体表现为激光高阶模溢出、输出功率骤降及内部器件过热,严重影响设备稳定性。因此,在泵浦源与增益介质的匹配设计中,需平衡“高吸收效率”与“低发热风险”,这是高功率激光器研发的核心难点之一。
(三)谐振腔:光子的“选频与放大车间”
谐振腔是由一对或多对反射镜(或光栅)构成的腔体结构,其核心作用是实现光子的定向反射、选频与受激辐射放大,将“杂乱光子”转化为“相干激光”。
1.谐振腔的工作原理
结合原子能级理论,泵浦源注入能量后,增益介质内的电子从低能级跃迁至高能级(粒子数反转),但高能级电子不稳定,会自发跃回低能级并释放光子(即“自发辐射”)。此时的光子方向杂乱、频率多样,与普通光源无异;而谐振腔通过反射镜(或光栅)的选择性反射,仅允许特定波长的光子(如1080nm)在腔内来回反射,其他波长光子则被过滤。
当被筛选的光子再次进入增益介质时,会激发高能级电子产生“受激辐射”——即释放出与入射光子频率、相位、传播方向完全一致的新光子(爱因斯坦首次提出该理论,是激光产生的核心原理)。通过这一“复制放大”过程,光子数量呈指数级增长,最终形成稳定的相干激光。
2.激光模式的关键概念
谐振腔的结构设计直接决定激光的“模式”,主要包括纵模与横模:
纵模:指激光电磁场的频率分布,对应激光的波长(如1060nm、1070nm、1080nm),可通过光谱仪检测;
横模:指激光光斑的光强分布,常见形态包括高斯光束(基模,光强呈高斯分布,聚焦性能优)、平顶光束、方形光束及高阶模(光强分布杂乱,聚焦性能差),可通过LQM光束质量仪的CCD相机观测。
实际应用中,需通过优化谐振腔参数(如反射镜曲率、腔长)控制激光模式,以满足不同场景需求——例如,工业切割需高斯光束以保证切割精度,而某些医疗场景可能需要平顶光束以实现均匀照射。
二、激光实用化的核心挑战:从理论到工程的落地难点
尽管激光产生的理论框架已较为成熟,但在实际工程应用中,仍需解决多类技术难题:
多纵模竞争问题:腔内可能存在多种频率的光子同时起振,相互争夺能量,导致激光输出不稳定,需通过谐振腔设计(如引入选频元件)抑制非目标频率;
热致不稳定(TMI):高功率下增益介质的局部发热会破坏光束质量,需通过优化泵浦方式(如分布式泵浦)、改进增益介质散热结构等方式缓解;
非线性效应抑制:除拉曼光外,高功率激光还可能产生自相位调制、四波混频等非线性效应,需通过缩短增益介质长度、选择低非线性系数材料等手段控制。
这些难题的解决,依赖于材料技术、结构设计与控制算法的协同创新,也是激光技术持续进步的核心方向。
-
