光学镜头的结构设计与装配——以中倍显微物镜为研究对象

    在显微观测、工业检测、精密测量等领域，光学镜头作为决定成像质量的核心承载部件，其性能直接影响下游设备的应用效果。其中，中倍显微物镜因兼具分辨率优势与适宜观测范围，成为诸多精密光学系统中的关键元件。该类物镜的性能不仅依赖于前期科学合理的光学设计，更取决于从光学玻璃加工到装配调校全流程的精准把控。行业内普遍认为：高档光学镜头的光学设计为产品性能奠定基础，而将设计方案转化为实体产品的制造、装配与检测环节，才是决定镜头最终性能与应用价值的关键环节。

    一、光学冷加工：光学玻璃原料至精密透镜的转化
    光学冷加工是光学镜头制造的首要环节，指通过无需高温熔融的物理加工工艺，将光学玻璃原料经多道工序逐步加工，最终形成符合设计图纸精度要求的透镜元件。该过程主要涵盖切割、粗磨、精磨、抛光、磨边、镀膜、胶合等工序，每道工序的加工精度均对后续镜头的成像稳定性与一致性产生直接影响。
    1.国内典型加工精度参考标准
    当前国内光学冷加工行业已形成相对成熟的精度控制体系，以中倍显微物镜常用透镜为例，其关键精度指标参考范围如下（需特别说明的是，实际生产过程中需结合公差分析结果动态调整，以下为行业通用参考值）：
    2.冷加工环节的核心技术权衡：公差控制与制造成本
    公差标注的严苛程度是光学冷加工环节的核心技术权衡点。若对公差提出过高要求（如将中心厚度公差压缩至±0.01毫米），虽可在理论层面提升成像精度，但会显著增加加工难度——例如精磨与抛光阶段需反复校准加工参数，导致生产效率降低，同时车间产品报废率可能提升30%以上。因此，在实际生产过程中，需通过专业公差分析软件进行模拟计算，在“成像精度需求”与“制造成本控制”之间建立最优平衡机制。

    二、中倍显微物镜的结构设计：细节把控决定成像性能上限

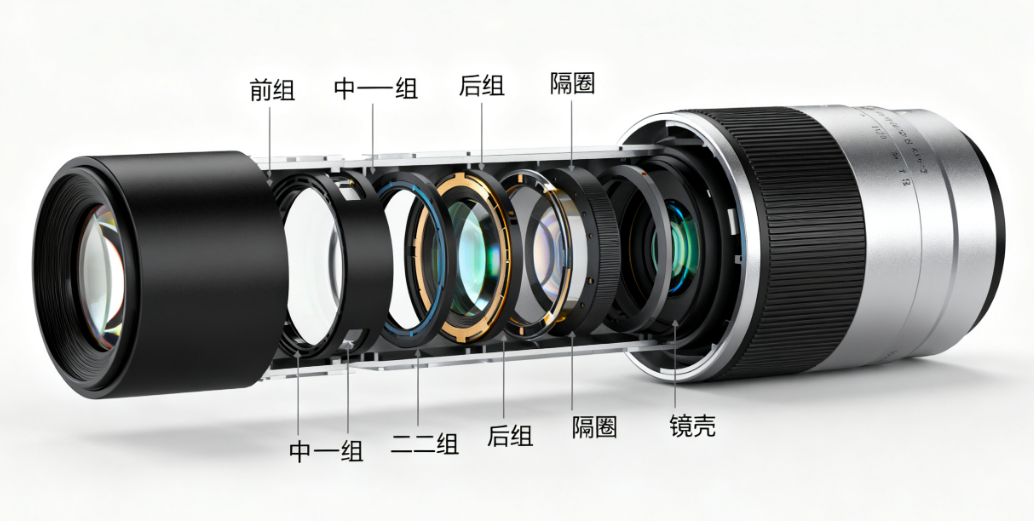

    中倍显微物镜的结构设计需围绕“同轴度保障”“像差调节空间预留”“杂散光抑制”三大核心目标展开，其核心零部件包括前组、中一组、中二组、后组、隔圈、镜体、物镜壳、压圈、弹簧、后光栏等。各部件的布局规划与配合精度，直接决定镜头最终的成像质量与稳定性。
    1.透镜固定方案：分组装配模式，保障同轴精度
    不同于“将所有透镜直接集成于镜体”的简化设计思路，中倍显微物镜采用“分组固定”的装配策略：5片透镜中，第一片透镜固定于前组组件，第二片与第三片透镜经胶合处理后固定于中一组组件，第四片透镜固定于中二组组件，第五片透镜固定于后组组件。该设计方案的核心优势体现在：
    可借助光学中心仪单独标定每组组件的“机械轴”，通过“一刀切”工艺（即单次装夹完成加工）确保组件自身的同轴精度；
    每组组件完成同轴度调试后，采用点胶曝光工艺进行固定，确保透镜光轴与组件机械轴完全重合，最终使整组镜头的同轴偏差控制在5微米以内。
    2.装配布局设计：分层嵌套结构，预留调节余量
    各核心组件采用“分层嵌套式”布局设计：前组、中一组、中二组、后组及隔圈依次装配于镜体内部，通过压圈实现固定；镜体外侧旋装物镜壳与前压帽，镜体与物镜壳之间加装弹簧——该弹簧不仅发挥固定功能，还可在镜头接触样品时提供缓冲，防止样品因直接接触造成划伤。
    需特别注意的是，不同组件与镜体的配合间隙存在严格设计差异：
    前组、中一组、后组与镜体的配合间隙需严格控制，其外径与镜体内径的公差标注约为5微米，旨在保障组件位置稳定性，避免因间隙过大引发光轴偏移；
    中二组与镜体的配合间隙设计为0.1~0.2毫米，该间隙为后续装配过程中调节彗差预留必要空间，是结构设计中“预见性调节”理念的关键体现。
    3.杂散光控制设计：遮光结构集成，提升成像对比度
    杂散光是影响光学系统成像对比度的重要因素——非成像光线进入系统后，会在像面形成“背景噪声”，导致观测目标与背景边界模糊。为此，在前组、中一组、中二组、后组及隔圈等组件内部，均专门设计并加工有“遮光丝”结构。该结构可有效阻挡斜射光、反射光等非成像光线，显著提升成像的清晰度与对比度。

    三、装配工艺：基于星点法的像差精准校正
    光学镜头装配的核心目标，是通过精准调节，校正球差、彗差、象散、场曲、畸变及两种色差（位置色差、倍率色差）等常见光学像差。其中，星点法是行业内广泛应用的像差调校技术，通过观测衍射斑形态，反向推导像差类型并实施针对性调整。
    1.星点法的技术原理：以衍射斑为像差判断基准
    星点法的核心原理为模拟点光源成像过程：采用透射光照射镀有薄铝膜（仅允许部分光线透过）的玻璃板，玻璃板上的微小透光点将产生衍射斑；将待调校镜头接入显微观测系统，通过观测衍射斑的形态特征判断像差存在情况。在理想无像差状态下，视野中的衍射斑呈现“艾里斑（中心亮斑）+细圆环”形态，其中艾里斑的亮度占比约为84%——该参数是判断像差类型与程度的重要基准。
    2.常见像差的判断与校正方法
    不同类型的像差会导致衍射斑呈现差异化形态，需结合具体特征实施针对性校正：
    球差：衍射斑中艾里斑亮度占比偏离84%，或外围衍射环出现加粗现象。校正路径为通过车削镜座调整透镜间距，或在透镜之间加装薄垫片改变空气间隔——调整前需借助光学仿真软件模拟“间隔敏感度”，确定最易实现球差校正的间隔位置，避免盲目调整。
    彗差：衍射斑呈现“彗星尾状”，是镜头初装阶段最易显现的像差（主要由组件同轴度偏差引发），需优先进行校正。可利用中二组与镜体的预留间隙，微调中二组的空间位置以修正同轴度，直至彗星尾状形态完全消失。
    象散：需通过旋转镜头观测衍射斑形态变化，若不同旋转角度下斑形差异显著，多因部分透镜面型超差（如表面曲率不均匀）所致。校正方法通常为更换面型精度符合要求的光学玻璃，或通过局部抛光工艺修正面型偏差。
    场曲：通过“离焦观测法”判断——调整镜头焦距，对比观测中心视野与边缘视野的斑点清晰度差异，若边缘视野斑点始终处于模糊状态，需通过调整透镜组间距补偿场曲影响。
    畸变：衍射斑形态呈现不规则特征（如方形观测目标成像为梯形），若排除设计方案本身的问题，需从透镜面型精度入手，通过重新抛光或更换面型超差透镜实现校正。

    光学镜头的制造过程是“精度控制与技术巧思的有机结合”：光学冷加工环节需严格控制毫米级乃至微米级的公差精度，结构设计环节需为后续装配预留合理调节空间，装配工艺环节则需依托星点法等专业技术手段解决像差问题。对于中倍显微物镜而言，每一个零部件的配合间隙、每一次衍射斑的观测与调整，均直接决定最终的成像质量。该过程不仅考验制造技术的精密程度，更依赖工程技术人员对光学原理的深刻认知——唯有将设计、加工、装配各环节的技术要求落实至极致，方可制造出满足高精度应用需求的高性能光学镜头。
