偏振成像技术中消除光反射干扰的创新方案
在日常成像过程中,玻璃反光、水面眩光、金属表面反射等现象常导致图像质量下降,这一问题在安防监控、自动驾驶、文物保护等领域尤为突出。此类干扰的本质是偏振光的定向振动特性未被有效识别与过滤。索尼推出的Polarsens偏振传感器,通过创新性的技术设计,为解决这一难题提供了高效解决方案。

偏振光的物理特性与传统技术局限
光作为一种横波,其振动方向具有随机性。当光经介质表面反射后,部分光波的振动方向会趋于一致,形成偏振光。这种定向振动的光波在成像时若未被有效处理,便会表现为眩光或反射干扰。
传统偏振成像技术依赖固定角度的偏振片,仅能过滤特定方向的偏振光。由于实际场景中反射光的偏振方向受光源角度、介质特性等因素影响而动态变化,固定角度的偏振片难以实现全面消光,往往导致干扰残留。此外,传统设计中偏振元件与感光芯片的相对位置不合理,易引发像素间串扰,进一步降低成像精度。
四向同步检测:Polarsens的技术突破
Polarsens偏振传感器的核心优势在于其集成的四向偏振检测单元。该传感器在单个成像周期内可同步采集0°、45°、90°和135°四个方向的偏振光信息,相当于通过四种不同角度的偏振滤镜完成多维度光信号采集。
这种设计通过双像素块重复排列的结构,在保证偏振方向全覆盖的同时,最大限度降低了偏振元件对光通量的损耗,解决了传统偏振技术中“消光与亮度难以兼顾”的矛盾。通过对四组偏振信息的综合分析,系统可精确计算出光的振动方向(偏振角)和偏振程度(偏振度),为后续的干扰过滤提供量化依据。

微结构创新:提升成像精度的关键设计
在器件结构上,Polarsens采用了偏振元件与微透镜的集成化设计——将偏振滤光层直接制备于微透镜下方,而非传统的芯片外部。这一布局使入射光线在经过微透镜聚焦后,直接进入对应偏振方向的检测单元,显著减少了相邻像素间的光串扰。
实验数据表明,该设计使传感器的消光比(衡量偏振过滤能力的关键指标)提升30%以上,同时改善了斜入射光线的检测精度,确保在大视角成像时仍能保持稳定的偏振检测性能。这种结构创新为高精度偏振成像奠定了硬件基础。
跨领域应用:从成像优化到智能感知

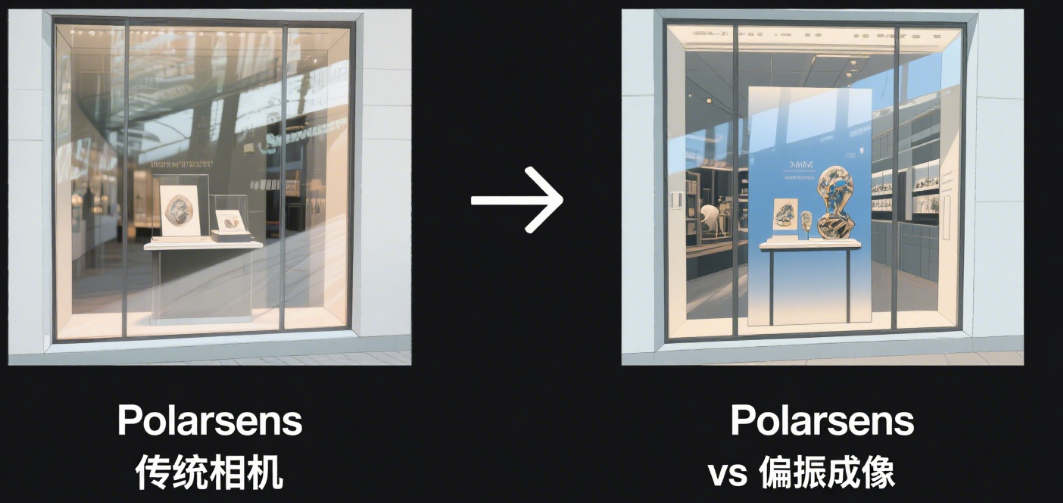

Polarsens技术的应用已延伸至多个专业领域:在智能交通系统中,搭载该传感器的车载相机可实时消除雨雾天气下的路面反光及前车玻璃眩光,提升障碍物识别准确率;在文物数字化领域,其能穿透展柜玻璃的偏振反射,实现壁画、青铜器等文物的无损高清成像;在工业检测中,通过分析金属表面偏振光特性的变化,可快速识别微米级的划痕或腐蚀缺陷。
随着偏振成像技术与人工智能算法的结合,Polarsens传感器正从单纯的“消光工具”进化为环境感知的“智能单元”。其对偏振光特性的精准解析,不仅优化了成像质量,更为机器视觉系统提供了全新的环境特征维度,推动着智能感知技术向更精细、更可靠的方向发展。
-
