激光谐振腔中光场调控的物理机制与数学描述
在激光手术刀的精准切割、光纤通信的高速数据传输等应用场景中,光学谐振腔作为激光器的核心部件,通过对光场的约束与调控,赋予激光优异的方向性、相干性及单色性。本文从物理机制与数学描述的双重视角,系统阐述激光谐振腔的模式特性、稳定性规律及高斯光束传输理论,揭示其在激光技术中的基础作用。

一、光腔的结构分类与模式特征
光学谐振腔的分类基于其结构特征可划分为两大类型:开放式谐振腔(简称“开腔”)与波导腔。开腔无侧壁约束,光场在两反射镜间自由往返,常见于气体激光器;波导则通过侧壁实现光场约束,半导体激光器的介质波导腔为典型实例。从损耗特性出发,可进一步分为稳定腔与非稳腔,前者几何损耗趋近于零,后者因高损耗特性适用于高功率激光系统。
腔内光场的本征态称为模式,以符号TEMₘₙq表征。其中,横模指数m、n描述横向场分布的节线数量,纵模指数q对应纵向驻波的节点数。纵模间隔公式Δν₀=c/(2L)(c为光速,L为腔长)揭示:腔长越长,纵模分布越密集。例如,当腔长L=1米时,相邻纵模间隔约为150MHz,这一规律为激光器频谱特性分析提供了重要依据。
二、稳定性的数学密钥:从光线矩阵到g参数
要理解光腔的稳定性,需借助几何光学的“万能工具”——ABCD矩阵。傍轴光线在腔内的往返传播可简化为矩阵运算:光线的位置与角度通过传输矩阵与反射矩阵的乘积完成变换。这种数学描述最终凝练为简洁的稳定性判据:0
三、波动光学视角下的开腔模式:自再现模的衍射机制
从波动光学角度看,开腔模式的本质是光场经多次衍射后的稳态分布。初始光波在腔内往返传播过程中,边缘能量持续衰减,最终形成中心强、边缘弱的稳定场分布,即“自再现模”。其物理特征满足积分方程:经一次往返传播后,光场分布仅相差一个常数因子,且镜面始终为等相位面。
对于矩形镜腔,可通过分离变量法求解场分布方程,得到解析解为厄米特-高斯函数;圆形镜腔则对应拉盖尔-高斯函数。以方形镜共焦腔的基模(TEM₀₀)为例,其场分布表达式为:
Vₘₙ(x,y)=CₘₙHₘ(√(2π/(Lλ))x)Hₙ(√(2π/(Lλ))y)e^(-(x²+y²)/w₀ₛ²)
其中,Hₘ、Hₙ为厄米特多项式,描述横向场分布的节线结构,指数项呈现典型的高斯衰减特性。例如,波长632.8nm的He-Ne激光器在腔长30cm时,基模光斑半径仅为0.25mm,展现出极强的空间集中度。
四、高斯光束:激光传输的标准描述
激光从谐振腔射出后的传输规律,可通过高斯光束的数学模型精确描述。基模行波场的表达式包含三个核心特征:振幅沿高斯函数衰减,等相位面为球面,相位变化蕴含高斯相位因子。其中,光斑半径随传输距离的变化规律为w(z)=w₀√(1+(z/f)²),式中w₀为束腰半径,z为传输距离,f为瑞利长度,该式清晰揭示了光束的扩束特性。
为统一描述各类光学系统中的光束传输,引入复参数q(z)作为特征参数,其变换规律遵循ABCD定律:q₂=(Aq₁+B)/(Cq₁+D)。例如,自由空间传输中q(z)=q₀+z;透镜变换中1/q'=1/q-1/f,这一规律为激光系统设计提供了量化工具。
在工程实践中,聚焦与准直是核心需求。采用短焦距透镜且束腰远离透镜时,最小聚焦光斑可表示为w₀'=λF/(πw(l))(当l≫F时,F为透镜焦距,l为束腰至透镜距离);望远镜结构的准直系统通过焦距比调控,可有效压缩光束发散角,确保激光在远距离传输中保持能量集中。
从谐振腔稳定性判据到高斯光束的q参数描述,数学公式与物理机制的深度融合,构建了激光技术的理论基础。这些规律不仅为激光系统设计提供了量化依据,更推动了激光在精密加工、量子通信等领域的应用拓展。当审视激光束的高度定向性与能量集中度时,其背后是数学与物理交织的理论体系,为人类实现对光场的精准调控奠定了坚实基础。
-
光学定心装调核心:中心偏差的测量原理与工艺控制指南

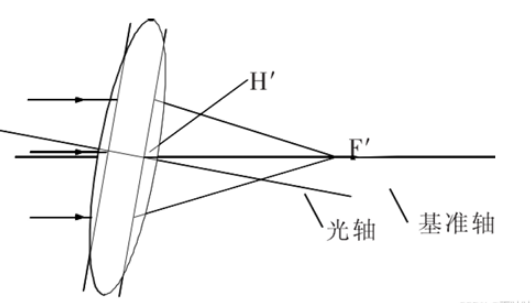

从定义、测量方法到装调工艺,系统梳理光学工程师必备的定心知识.在光学系统的装调过程中,中心偏差(偏心)是决定最终成像质量的核心公差之一。一片镜片偏心仅数微米,就可能导致系统MTF下降、像点弥散、轴外像质恶化,甚至直接判定为不合格。对于多镜片镜头、红外光学系统、高精度望远系统而言,定心装调的精度,往往直接决定了产品的性能上限。
