光模块技术演进史,从基础理论到高速通信的专业化发展历程
光模块作为光纤通信系统中的核心光电转换组件,其技术发展始终与通信网络的带宽需求深度耦合。自1960年激光技术诞生以来,这一领域历经六十余载演进,已从兆比特级信号转换发展至3.2Tbps超高速传输阶段,每一次技术突破均体现了通信产业对传输效率、集成密度与能耗控制的极致追求。

一、技术奠基与初期产业化阶段(1960-1995年)
1960年激光技术的发明为光通信奠定物理基础,1966年光纤通信理论的确立则开启了实用化探索。经过1970-1980年代光纤制造工艺与半导体激光器技术的双重突破,1985年光纤通信产业进入商业化阶段。1995年,首个面向光纤通信的光电信号转换器实现规模化生产,传输速率从兆比特级跃升至1Gbps,催生了GBIC(GigabitInterfaceConverter)标准。该标准采用20针脚电气接口,外形尺寸约115.2mm×36mm,虽在光电转换效率与集成度上存在局限,却确立了热插拔光模块的基本技术架构,成为千兆网络时代的标志性产品。
二、小型化技术迭代与10G标准竞争(2000-2009年)
2000年前后,SFP(SmallForm-factorPluggable)模块凭借紧凑型设计(56.5mm×13.4mm)取代GBIC成为市场主流,其延续20针脚接口并保持1Gbps传输速率。值得关注的是,SFP架构展现出极强的技术兼容性:通过光电集成工艺升级,其传输速率先后突破2.5Gbps、10Gbps,2019年衍生的SFP28更成为5G基站前传网络的核心方案,支持56Gbps至112Gbps高速传输,体现了标准化外形与技术演进的有机统一。
同期10Gbps光模块的技术探索呈现多元路径:2001年推出的XENPAK模块因电信号处理复杂度较高,外形尺寸达115.2mm×36mm,需通过多通道配置实现高速传输;2002年X2模块与2005年XFP模块(78mm×18.45mm)逐步推进小型化,但2009年问世的SFP+模块以10Gbps传输能力与更紧凑的外形(较XFP减少约15%体积),迅速占据10G光模块市场主导地位,标志着小型化设计在高速通信领域的技术优势。
三、百G时代的技术标准竞争与市场格局演变(2009-2017年)
2009年,100G光模块标准化工作启动。初期CFP(Cform-factorpluggable,C为罗马数字100)模块受限于光电集成技术,外形尺寸达144.8mm×82mm×13.6mm,后续CFP2(2013年)与CFP4(2014年)虽将尺寸缩减至107.5mm×41.5mm×12.4mm与92mm×21.5mm,但市场更倾向于高性价比解决方案。
在此背景下,QSFP(QuadSmallForm-factorPluggable)系列凭借四通道聚合设计实现技术突破:QSFP+(4×10G)与QSFP28(4×28G)模块以72.4mm×18.35mm的紧凑外形与成本优势,在数据中心市场迅速替代CFP4。2014年后,QSFP系列通过带宽优化持续升级,相继支持200G、400G传输速率,成为百G时代光模块的主流技术平台,体现了标准化外形与高速率迭代的协同发展。
四、超高速传输技术的多元化探索(2017年至今)
2017年400G光模块技术竞争呈现三条技术路线:
CFP8:延续CFP系列的尺寸扩展策略,外形尺寸回归至102mm×40mm×9.5mm,主要应用于相干光通信场景;
OSFP:创新推出八通道架构(O代表8-channel),外形尺寸约100.4mm×22.58mm,支持高密度光电集成;
QSFP-DD:在QSFP基础上实现双倍密度设计,外形尺寸78.3mm×18.35mm,凭借兼容性优势快速占领部分市场。

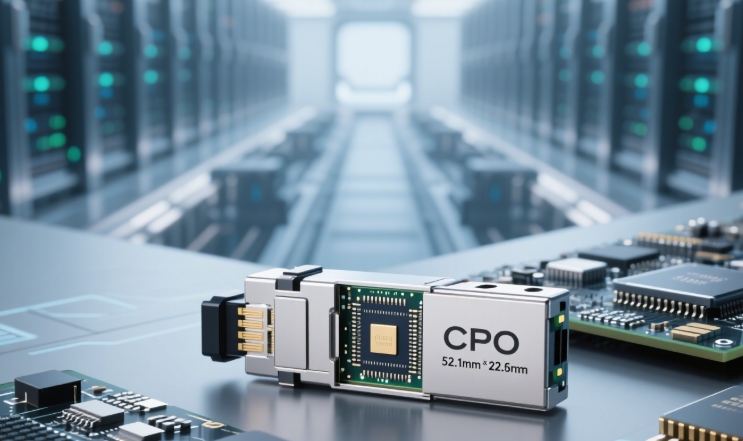

当技术向800G/1.6T演进时,QSFP-DD因热密度限制应用受限,OSFP及其扩展版本OSFP-XD(108.8mm×22.58mm)成为主流方案。针对3.2Tbps超高速场景,CPO(Co-PackagingOptical)模块通过硅光子集成技术,将激光器与探测器组件进行内置或外置设计,实现52.1mm×22.5mm的极致紧凑布局,成为下一代数据中心高密度交换的核心技术方向。
五、相干光模块的技术突破与形态革新
2011-2012年相干光模块产业起步初期,采用板载设计的100G相干模块需5英寸×7英寸封装尺寸,容纳调制器、DSP等复杂组件,功耗高达80W。随着半导体工艺进步,相干模块逐步向热插拔形态演进:从CFP、CFP2封装过渡至2022年推出的400GZR模块,已实现QSFP-DD规格的超紧凑设计,同步实现功耗与体积的双重优化,推动长距离传输技术的商业化应用。
六、光模块技术的未来发展趋势
从GBIC到CPO,光模块的技术演进本质上是光电集成工艺、信号处理技术与封装设计的协同进化史。当前,硅光子技术、光电共封装(CPO)等创新正推动行业向Tbps级传输迈进,而相干通信技术与热插拔设计的深度融合,亦为长距离传输与数据中心应用提供双轨技术支撑。在5G网络规模化部署与AI算力需求爆发的背景下,光模块将持续以技术迭代响应通信产业的带宽需求,成为构建高速互联数字世界的核心基础设施组件。
-
