什么是光学自由曲面?光学自由曲面的定义、类型及应用
在现代光学领域,光学自由曲面技术正逐渐成为研究和应用的热点。随着科技的不断进步,光学自由曲面在光学系统中的应用越来越广泛,其独特的设计和优势为光学系统带来了更多的可能性。本文将详细介绍光学自由曲面的定义、常见类型及其应用,帮助您全面了解这一前沿技术。

一、光学自由曲面的定义

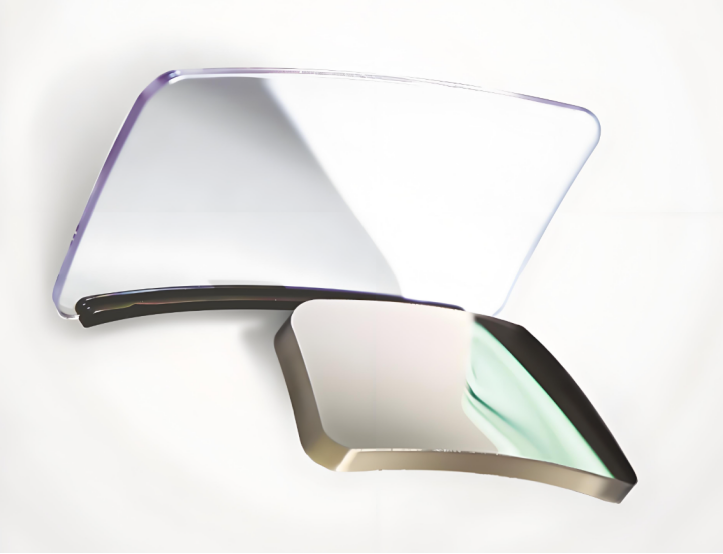

光学自由曲面是指不具有轴旋转对称或平移对称约束的光学曲面。与传统的光学表面(如平面、球面、旋转对称的非球面和柱面等)不同,自由曲面的最大特点是不对称。它不以某个旋转轴旋转对称,也不以某个截面对称。这种不对称性使得自由曲面在光学系统中具有更多的设计自由度,能够实现更紧凑的空间、更大的光学视场和更少的系统重量,从而推动光学系统的功能扩展。
自由曲面最早应用于照明领域,随着单点金刚石车削工艺的发展,人们可以制造出各种曲面的模具。通过模压或注塑工艺,可以生产出满足要求的光学曲面。与传统元件相比,自由曲面元件具有更多的参数自由度,这使得它们在光学成像领域,如天文观测、空间光学系统以及手机镜头中得到了广泛应用,主要用于矫正像差。
二、光学自由曲面的常见类型
光学自由曲面的类型多种多样,每种类型都有其独特的定义和应用场景。以下是几种常见的光学自由曲面类型:
1.离轴非球面
离轴非球面是从旋转对称的非球面上偏轴切下来的一块非球面,属于自由曲面的范畴。其形状可以是圆形的,也可以是方形的。离轴非球面在原有非球面方程的基础上,增加了一个离轴量或离轴角的指标,可以通过数控研磨和抛光的方式进行加工。这种曲面在光学系统中具有广泛的应用,如在天文观测和空间光学系统中用于矫正像差。
2.复曲面(TORUS)
复曲面,又称为轮胎面,其形状类似于从汽车轮胎上取下的一块区域。在X和Y两个方向上都是曲面,在两个相互垂直的截面上,有两个不同的曲率半径值。复曲面在光学系统中具有独特的用途,如作为变形系统中的变形光学元件,或者红外热像仪中的扫描元件等。在极紫外光谱仪中,复曲面作为前置镜,可以收集到更大的光通量。
3.XY多项式自由曲面
XY多项式自由曲面是在非球面的基础上,增加x和y的多项式方程而得到的曲面。多项式方程的形式可以是任意的,包括线性、二次、三次以及更高阶的多项式。这种曲面的方程通常由多个参数控制,通过改变参数的取值可以得到不同形状的曲面。XY多项式自由曲面在光学设计中具有广泛的应用,可以用于矫正各种像差。
4.Zernike多项式自由曲面
Zernike多项式自由曲面基于Zernike多项式,其基函数在单位圆域内是连续正交完备的。Zernike多项式的各项与光学检测中的像差形式对应,正交性的存在使得各种像差系数的大小与拟合使用的项数无关。这种性能使得Zernike多项式成为自由曲面较为理想的表述方式,被广泛应用于成像光学设计中。Zernike多项式自由曲面的矢高表达式由二次曲面部分和Zernike多项式部分组成,可以精确描述曲面的形状。
5.Q多项式自由曲面
Q多项式自由曲面由美国QED公司的Forbes提出,是从旋转对称Q多项式曲面发展而来。其面形系数可以直接用来表征曲面相对于最佳拟合球面的矢高偏差梯度,可以用于自由曲面的公差分析。这种曲面使得光学设计和加工检测难度的评价可以同时进行,从而避免了设计后再进行加工评价的繁琐过程。Q多项式的表达式较为复杂,但在光学设计中具有重要的应用价值。
6.非均匀有理B样条自由曲面(NURBS)
NURBS曲面通过控制顶点网络、基函数以及各点的权重来描述曲面,是一种参数化的描述曲面方式。它是国际标准化组织颁布的工业产品的数据交换标准STEP中,定义工业产品几何形状的唯一数学方法。NURBS曲面的局部面型可控,调节每一个控制点或者其权重只影响该点附近的面形。这种曲面在照明领域已有成功的应用,但由于其变量数较多,光线追迹较为复杂,目前在成像领域中的应用较少。
三、光学自由曲面的应用
光学自由曲面由于其独特的设计和优势,在光学系统中得到了广泛的应用。以下是一些主要的应用领域:
1.照明领域
自由曲面最早应用于照明领域,通过单点金刚石车削工艺制造出各类曲面的模具,再通过模压或注塑工艺生产出满足要求的光学曲面。自由曲面在照明系统中可以实现更紧凑的空间、更大的光学视场和更少的系统重量,提高了照明系统的效率和性能。
2.光学成像领域
在光学成像领域,自由曲面在天文观测和空间光学系统中得到了广泛应用。例如,在天文望远镜中,自由曲面元件可以矫正像差,提高成像质量。在空间光学系统中,自由曲面元件可以实现更大的光学视场和更轻的系统重量,满足空间探测的需求。此外,在手机镜头中,自由曲面元件也被用于矫正像差,提高成像质量。
3.红外热像仪
在红外热像仪中,复曲面作为扫描元件,可以实现高精度的红外成像。复曲面的独特形状使得红外热像仪能够收集到更多的红外光通量,提高成像的清晰度和准确性。
4.极紫外光谱仪
在极紫外光谱仪中,复曲面作为前置镜,可以收集到更大的光通量,提高光谱仪的灵敏度和分辨率。复曲面的独特设计使得极紫外光谱仪能够更好地捕捉极紫外光谱,满足科学研究的需求。
光学自由曲面作为一种不具有轴旋转对称或平移对称约束的光学曲面,具有更多的设计自由度,能够实现更紧凑的空间、更大的光学视场和更少的系统重量。随着科技的不断进步,光学自由曲面在光学系统中的应用越来越广泛,为光学系统的设计和优化提供了更多的可能性。本文介绍了光学自由曲面的定义、常见类型及其应用,希望对您了解这一前沿技术有所帮助。
-
