红外成像系统:像素尺寸与性能优化的权衡
随着科技的不断进步,红外探测器技术也在不断发展,其像素尺寸间距的减小为红外成像系统带来了新的机遇和挑战。本文将探讨不同像素大小的红外探测器对系统尺寸、重量、功率和成本(SWaPs-C)以及性能的影响,并分析如何优化红外成像系统的性能。

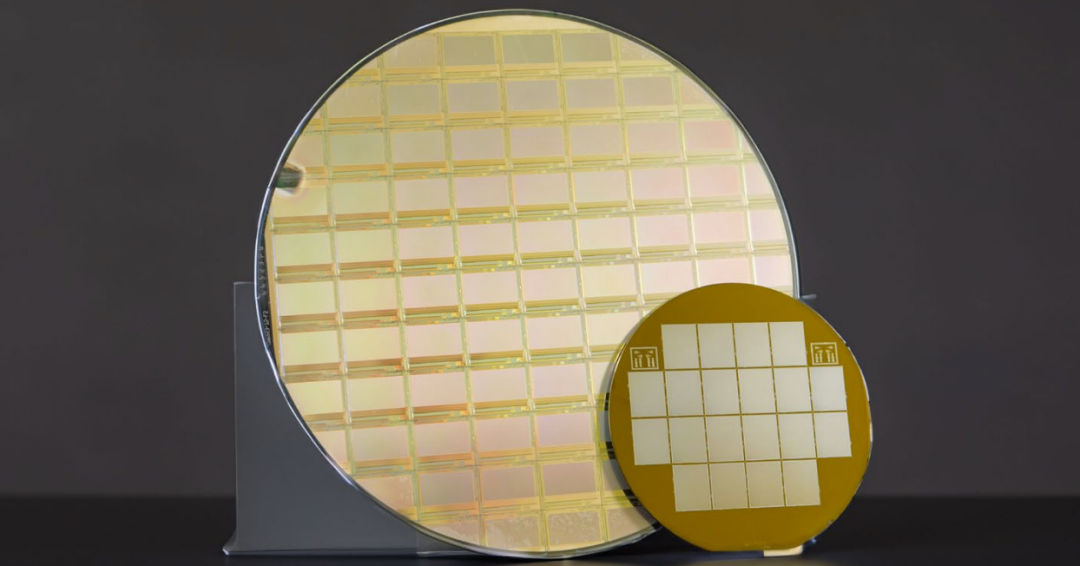

红外成像技术因其在军事、安全监控、医疗诊断等领域的广泛应用而受到重视。随着探测器制造技术的进步,像素尺寸的减小使得红外热像仪模块的尺寸、重量、功率和成本得以降低。然而,这种趋势并非总是适用于所有类型的红外系统,特别是那些系统复杂、作用距离更远的系统。

一、像素尺寸对系统性能的影响
1.灵敏度
较小的像素尺寸意味着需要更小的F数来实现与大像素尺寸系统相同的灵敏度。这直接影响了光学系统的设计,要求其入瞳直径与大像素系统相同或稍大。
2.空间分辨率
为了实现相同的空间分辨率,较小的像素同样需要更小的F数。空间分辨率不仅受到探测器像素大小的影响,还与光学系统的光学弥散斑(光学衍射极限)有关。
3.光学工艺性
更小F数的光学系统对光学公差的要求更严,这可能导致光学系统设计更复杂,增加光学元件的数量,从而影响系统的尺寸、重量和成本。
4.动态范围
较小的像素尺寸通常意味着动态范围的减小,因为电荷存储能力会随着像素间距的减小而降低。
5.像素间串扰
像素间距与扩散长度之比的减小增加了制造工艺的难度,使得像素间串扰更难消除,从而降低了系统的性能。
二、成本与性能的权衡
1.成本分析
红外相机的成本主要包括光学成本和相机模块成本。随着像素间距的减小,相机成本在达到边际收益最优后,其随着像素尺寸的减小而增加。
2.性能优化
在目标检测(D)、识别(R)和辨认(I)的性能上,较大的像素间距尺寸探测器的相机显示出一定优势。这些指标统称为DRI指标,是描述红外热像仪有效作用距离的重要指标。
追求更小像素间距的红外探测器可能会使系统的一些关键指标(如SWaPs-C,DRI性能)不那么理想。产品制造商与用户需要在减小像素尺寸带来的潜在优势与可能增加的系统复杂性、成本和性能损失之间进行权衡。
在设计红外成像系统时,需要综合考虑像素尺寸、光学设计、成本和性能等多个因素,以实现最佳的系统性能。通过深入分析和优化,可以开发出既满足SWaPs-C要求又具有高性能的红外成像系统。
-
