为什么选择OptiCentric®101中心偏差测量仪？测量精度与效率的完美结合

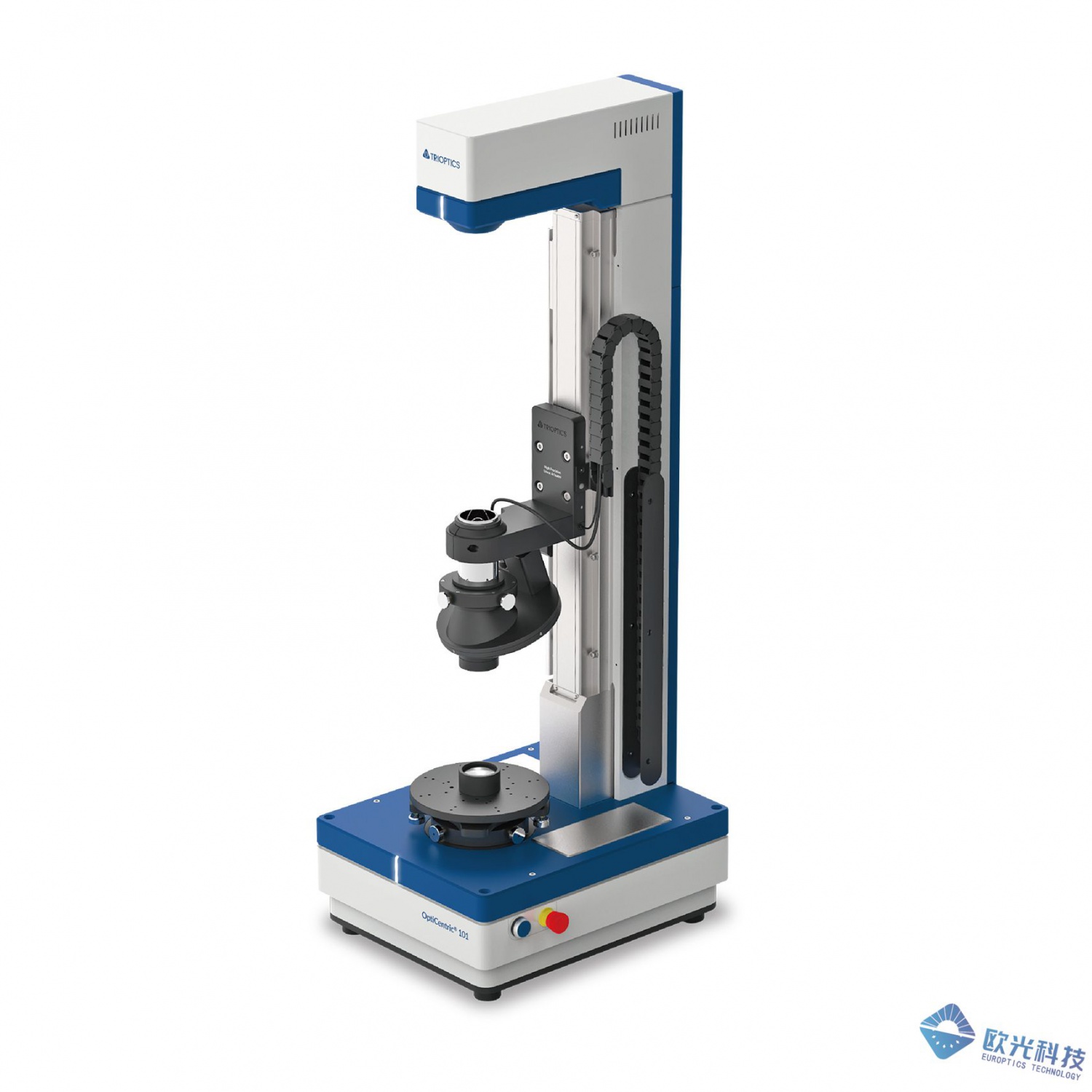

OptiCentric®101中心偏差测量仪以其卓越的测量精度和快速的测量速度，为光学制造行业带来了革命性的变革。这款仪器不仅能够精确测量镜片的中心偏差，还能高效地完成镜片胶合和镜头装配任务。
一、产品亮点：
1.高精度测量：±0.1µm的可见范围测量精度，确保了测量结果的极致准确。
2.快速测量头：新一代的测量头设计，使得测量头移动速度更快，大幅度减少了测量时间。
3.自动化控制：自动化电脑控制导轨和电子自准直仪，简化了操作流程，提高了工作效率。
4.大功率LED光源：中心波长525nm的光源，提供了稳定而明亮的照明，保证了测量的一致性和可靠性。
二、两种型号，满足不同需求
OptiCentric®101系列提供了两种型号，以满足不同客户的需求：
OptiCentric®101自准直仪可移动式：适合需要频繁移动设备或在不同位置进行测量的客户。
OptiCentric®101M自准直仪固定式：适合固定工作站，需要稳定测量环境的客户。
三、技术规格
1.镜头旋转：空气轴承和镜片自动旋转装置，确保了旋转的平稳性和精确性。
2.被测镜头直径范围：从0.5mm到225mm（镜头组测量）或200mm（单镜片测量），覆盖了广泛的应用场景。
3.最大负载：20kg，足以应对大多数镜头的测量需求。
四、为什么选择OptiCentric®101？
1.行业领先的技术：TRIOPTICSGmbH的创新技术，确保了产品的先进性和可靠性。
2.提高生产效率：快速的测量速度和自动化操作，显著提高了生产效率。
3.卓越的客户服务：我们承诺提供全面的技术支持和客户服务，确保您的投资物有所值。
-
