如何实现微纳加工中的光刻对准技术？精度与创新的融合之路

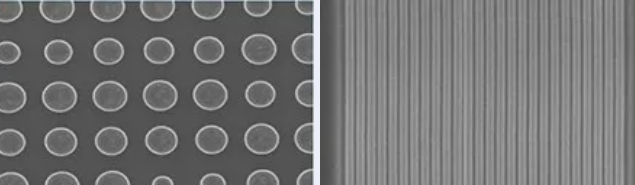

    在微纳加工领域，光刻工艺是制造集成电路的核心步骤，而光刻对准技术则是确保芯片性能和良率的关键。随着技术的发展，特征尺寸不断缩小，对准技术也经历了从基础到复杂、从粗略到精细的深刻变革。本文将深入探讨光刻对准技术的演进历程，重点解析当前高精度光刻设备所采用的主要对准方式，以及它们在推动集成电路制造业发展中的关键作用。

    光刻对准技术的历史演进
    光刻对准技术是连接掩模图案与硅片基板的桥梁，其发展历程是半导体工艺进步的重要缩影。从最初的明场和暗场对准，这些基于简单几何成像原理的方法，逐步演进到干涉全息、外差干涉全息等高精度技术，不仅实现了对准精度的飞跃，也极大地丰富了光刻对准的策略与手段。

    明场与暗场对准
    明场对准通过直接观察掩模与硅片上的对准标记来实现，简单直观但精度有限。而暗场对准则利用散射光增强对比度，提高了对准精度，但受限于光学系统的复杂性和成本。

    干涉全息与混合匹配技术
    随着集成电路特征尺寸的缩小，干涉全息对准技术应运而生，通过干涉条纹的精确匹配，实现了更高精度的对准。外差干涉全息更是进一步提高了测量精度和稳定性，成为当时高精度对准的优选方案。混合匹配技术则结合了多种对准方法的优势，力求在精度与效率之间找到最佳平衡点。

    高精度光刻设备的主要对准方式
    当前，高精度光刻设备主要采用光栅衍射空间滤波和场像处理对准技术，这两类技术在提升对准精度、适应复杂工艺环境方面展现出卓越的性能。

    光栅衍射空间滤波对准技术
    光栅衍射空间滤波技术利用光栅的衍射效应，通过空间滤波器对衍射光进行调制，提取出与对准标记相关的空间频率信息，从而实现高精度对准。该技术具有抗干扰能力强、对准精度高的特点，特别适用于深紫外光刻等高精度工艺场景。

    场像处理对准技术
    场像处理对准技术，作为目前最为广泛应用的高精度对准方法之一，充分利用了机器视觉和图像处理技术的优势。在光刻套刻过程中，通过相机采集掩模图样与硅片基板上的对位标记图像，经过滤波、特征提取、图像匹配等处理，精确计算出两者之间的相对旋转和平移量，并自动完成对准。

    几何成像对准技术
    尽管随着技术的发展，几何成像对准技术已不再是高精度光刻对准的主流方案，但其作为光刻对准技术的基石，仍值得我们深入探讨。

    双光束TTL对准技术
    双光束TTL（Through-The-Lens）对准技术通过精缩物镜对掩模一侧进行测量，实现了连续的倍率控制和高精度对准。但其在高端光刻中逐渐被淘汰，但在特定应用场景下仍具有一定价值。

    场像对准技术（FIA）的深化应用
    FIA技术作为几何成像对准技术的现代升级版，不仅继承了传统方法的直观性和可操作性，还通过引入机器视觉和图像处理技术，实现了对准精度的质的飞跃。

    双焦点对准方法的创新
    双焦点对准方法通过偏振分光镜将标记采集后的光路分成两路，并适当延长从掩模返回的光路长度，使得两个标记都能在CCD摄像机上成清晰等大的像。这一创新设计不仅解决了掩模与硅片标记无法同时成像的问题，还通过先进的图像处理技术实现了纳米级的高精度对准。

    光刻对准技术作为集成电路制造中的关键技术之一，其发展历程见证了半导体工艺从微米级到纳米级的跨越。每一种技术的出现都极大地推动了集成电路制造业的发展，展现了精度与创新的完美融合。随着技术的不断进步，我们有理由相信，未来的光刻对准技术将更加精准、高效，为集成电路的制造带来革命性的变革。
