什么是光学系统中的视场光阑？深入理解视场光阑成像的关键
在光学设计和分析中，视场光阑的作用至关重要，它决定了光学系统能够成像的空间范围。本文将深入探讨视场光阑的概念、作用以及如何确定和计算。
1.视场光阑的定义

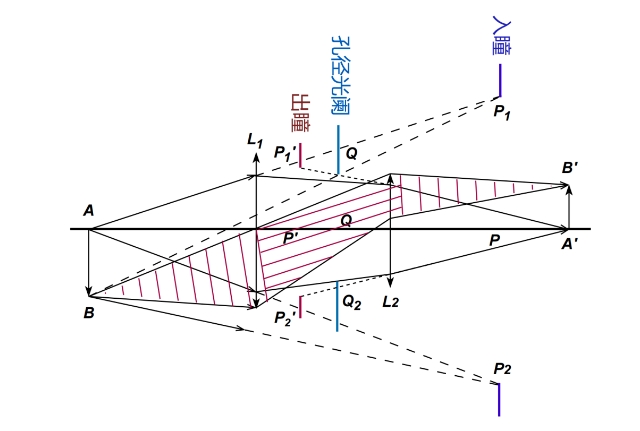

在实际的光学系统中，除了孔径光阑外，还有其他光阑影响着光线的传播。视场光阑是决定光学系统成像范围的主要因素之一。当轴外点发出的光束被透镜或其他光学元件部分遮挡时，只有中间的一部分光线能够通过系统成像。这种遮挡效果导致像面边缘的光照度下降，从而影响成像质量。
2.视场光阑的作用
视场光阑的主要作用是限制通过光学系统的光束。在光学设计中，确定视场光阑的位置和大小对于确保系统能够正确成像至关重要。视场光阑的位置决定了物面上哪些区域能够被成像。
3.确定视场光阑

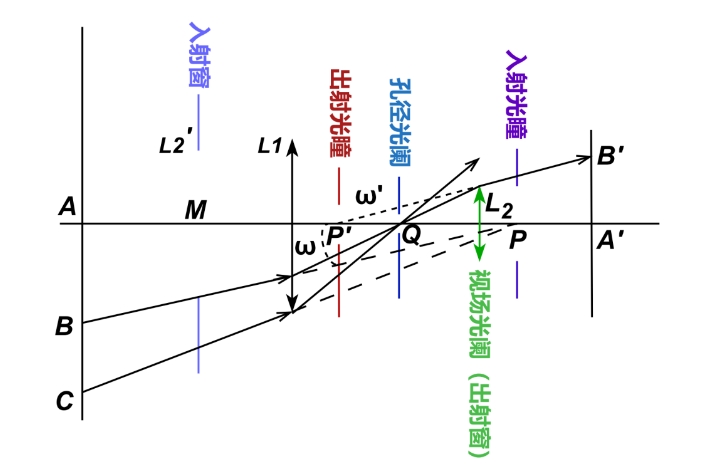

确定视场光阑的过程涉及分析光学系统中所有可能的光阑，并找出对主光线限制最大的那个光阑。这通常涉及到计算每个光阑在物空间或像空间的像，以及它们对入瞳或出瞳中心的张角。张角最小的光阑像对应的实际光阑就是系统的视场光阑。
4.视场光阑的计算
视场光阑的计算可以通过以下两种情况来考虑：
-视场光阑与像面重合：在这种情况下，像的大小受到视场光阑口径的限制。物方视场可以通过公式计算得出，其中物方视场角2W 与视场光阑的口径和像距有关。
-视场光阑与物面重合：当视场光阑与物面重合时，物方视场可以直接由视场光阑的尺寸计算得到。
5.视场光阑的影响
视场光阑的位置和大小直接影响光学系统的视场角和成像范围。在设计过程中，需要仔细考虑视场光阑的配置，以确保系统能够覆盖所需的视场。
视场光阑是光学设计中的关键概念，它决定了光学系统能够成像的空间范围。通过理解和计算视场光阑，设计师可以优化系统的性能，确保高质量的成像效果。本文提供了对视场光阑的全面介绍，旨在帮助读者更好地理解光学系统中的成像限制和设计原则。
参考书籍：
《工程光学》郁道银，谈恒英
《物理光学与应用光学》石顺祥
《基于Zemax的应用光学教程》施跃春
-
