消色差激光扩束镜：设计实例及其应用
在激光技术迅速发展的今天，激光扩束镜作为一项关键的光学组件，其性能直接影响着激光系统的应用效果。本文将探讨消色差激光扩束镜的设计实例，以及它在不同波长激光应用中的重要性。
一、激光扩束镜的功能与应用
激光扩束镜的主要功能是扩大光束直径和压缩发散角，从而提高光束的准直性和光斑面积。这使得激光系统能够适应更广泛的应用需求，如激光测距、激光打标、材料加工等。通过降低功率密度，激光扩束镜还能有效防止光学器件的损坏。
二、扩束镜的类型与设计
伽利略式与开普勒式扩束镜

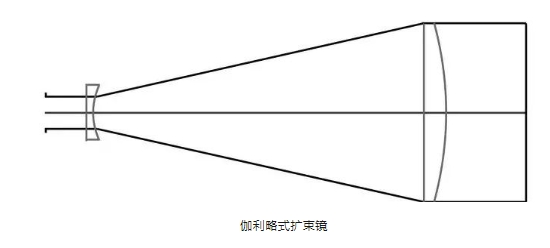

1.伽利略式：由一个负焦距透镜和一个正焦距透镜组成，结构紧凑，适用于高功率激光器，无中间会聚点，减少热量积聚。
2.开普勒式：使用两个正焦距透镜，中间会聚点可能产生热量，适用于需要更大放大效果的场合。
三、消色差激光扩束镜
消色差激光扩束镜的设计考虑了不同波长激光的特性，通过精确的光学设计，实现对多个波长（如532nm、633nm和1064nm）的色差校正。这种设计避免了使用胶合透镜，减少了因胶粘剂层吸收激光而对透镜造成的损害。
四、设计参数与性能
1.波长：1064nm、532nm
2.放大倍数：5X
3.入瞳直径：10mm
4.出瞳直径：50mm
五、应用优势
1.无胶合部件：提高了激光扩束镜的耐用性和可靠性。
2.多波长校正：使得扩束镜能够适应多种激光源，增强了系统的灵活性。
3.高传输效率：镜头表面镀有高抗激光损伤阈值的AR膜，提高了光束的传输效率。
消色差激光扩束镜的设计和应用展示了光学设计在提高激光加工设备系统性能方面的重要作用。通过精确的光学设计和制造，扩束镜能够在多种激光应用中提供高质量的光束扩展，满足现代激光技术对光学组件的严格要求。随着激光技术的不断进步，消色差激光扩束镜将继续在各种高端应用中发挥关键作用。
-
