【光学前沿】创新三维纳米制造技术的突破与应用
在当今科技飞速发展的时代,纳米级多材料三维制造一直是纳米技术领域不懈追求的目标。然而,现有的纳米制造技术在材料选择方面存在诸多限制,为广泛的材料提供高效、精确的制造解决方案成为了亟待攻克的关键难题。

一、研究背景与挑战
传统的纳米制造技术往往难以满足多样化材料的需求,这极大地束缚了纳米技术在诸多领域的应用拓展。其中,通过直接组装材料来制造三维纳米结构的方法虽具有潜力,但一直缺乏通用且有效的解决方案。水凝胶因其独特的性质,在材料制造中具有一定的应用前景,而飞秒激光的出现则为在水凝胶上进行精准图案标记提供了可能,为某些功能材料的桥接奠定了基础。
二、创新的制造策略

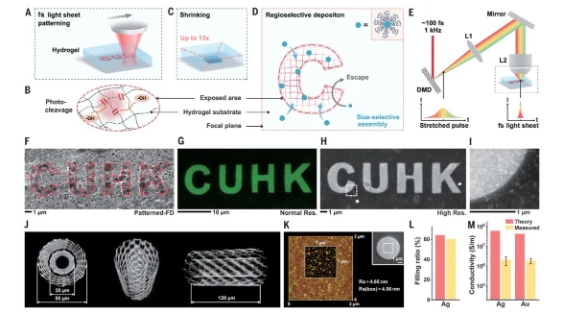

研究人员提出了一项开创性的策略,即通过可编程的飞秒光片在水凝胶中创建任意的三维图案。他们利用先进的飞秒光片图案化系统对水凝胶进行精细的图案化处理,随后将其置于目标材料溶液中进行孵育,促使材料颗粒自发地组装形成三维结构。此外,为了实现亚衍射极限分辨率,他们还在材料沉积前对图案化的水凝胶进行预收缩处理。
三、材料组装的关键机制
通过利用羟基增加暴露位点氢键形成的效应,研究人员成功地使用不同亲水性材料进行沉积,从而构建出三维纳米结构。同时,借助多孔网络动态地调节材料在预收缩水凝胶中的组装过程。从熵、限制布朗运动和排斥表面电荷等角度出发,巧妙地改变了纳米粒子迁移的动力学屏障,实现了对有序模式组装的精确控制。
四、复杂结构制造与性能展示
研究成果令人瞩目,不仅展示了制造不同材料和不同特征尺寸复杂三维结构的强大能力,还包括快速制造大面积三维结构、实现多层打印自对准、验证结构形态在预收缩水凝胶中的良好保持,以及对制造分辨率和沉积材料密度的深入研究。
五、在器件应用方面的突破
该技术在光学微器件制造方面表现出色,成功制造出了如衍射光学元件等。同时,还展示了出色的光学存储和加密方法,实现了高达84Mb/s的光学写入速度和约5PB/cm³的理论存储密度,为信息存储和加密领域带来了新的可能性。
六、总结与展望
这项工作在操纵各种材料组装中精细地运用了动力学控制,具有极大的创新性和应用潜力。未来,该方法有望扩展到更多的材料领域,通过在其他光学平台的应用或进一步优化,将为创建更多新功能的微器件提供颠覆性的解决方案,推动纳米技术在更广泛领域的应用和发展。
