菲涅尔透镜原理和作用
一.菲涅尔透镜的原理：
菲涅尔透镜是法国物理学家奥古斯丁·菲涅尔于19世纪初发明的一种特殊设计的光学元件。其主要原理基于以下几个方面：
1.结构设计：菲涅尔透镜与传统凸透镜不同。其表面的一侧刻有同心圆图案或从中心向外辐射的齿纹。这些纹理的深度和间距经过精确计算，以实现特定的光学效果。
2.光的干涉和衍射：菲涅尔透镜的图案利用了光干涉和衍射的原理。当光线穿过或反射通过这些纹理时，纹理的不同部分会对光进行相位处理，使其在特定位置会聚或发散。
3.减少材料使用：由于菲涅尔透镜大部分区域是平坦的，只有表面有纹理，因此可以使用更少的光学材料来达到与传统凸透镜类似的聚焦效果，从而大大减轻了重量和成本。
4.带通滤波：根据图案的设计，菲涅尔透镜可以选择性地透射或反射特定光谱范围内的光，起到带通滤波器的作用。

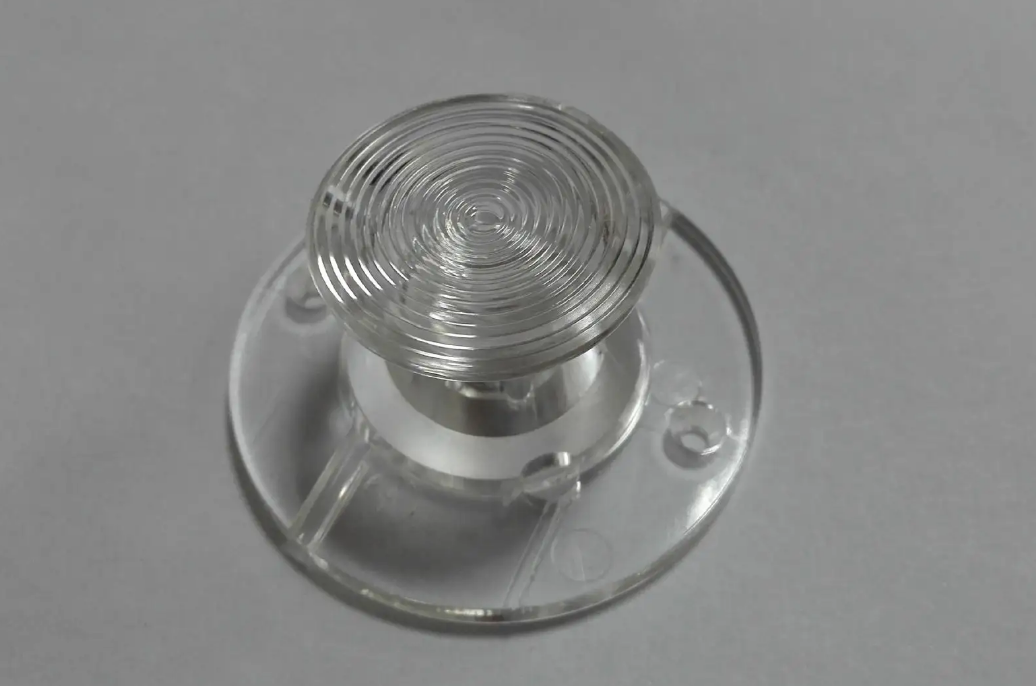

菲涅尔透镜
二.由于其独特的优点，菲涅尔透镜被广泛应用于多个领域：
1.光学通信：在光纤通信系统中，菲涅尔透镜用作耦合装置，有效地将光束引导进或引出光纤。
2.照明设备：在LED灯、聚光灯等照明设备中，采用菲涅尔透镜来提高光束的集中度和效率。
3.激光系统：在激光雷达(LIDAR)和激光测距仪中，菲涅尔透镜用于生成和接收高度定向的光束。
4.太阳能收集：在太阳能电池板和太阳能热水器中，菲涅尔透镜用于聚集阳光，提高能量收集效率。
5.成像设备：在望远镜、显微镜和投影设备中，菲涅尔透镜可以用作轻型替代品，减轻设备的整体重量。
6.红外探测：在热像仪和红外传感器中，菲涅尔透镜用于聚焦和增强红外信号。
7.光学仪器：在一些光学测量仪器和光学实验设备中，菲涅尔透镜用于实现特定的光学效果或作为一种经济有效的替代品。
总体而言，菲涅尔透镜凭借其独特的设计和性能优势，在众多需要高效率、轻量化和成本效益的光学应用中发挥着重要作用。
延伸阅读：
一.菲涅尔透镜简介：
菲涅尔透镜又称螺纹透镜，是由法国物理学家奥古斯丁·菲涅尔发明的，他最初在1822年使用这种透镜设计建造了玻璃菲涅尔透镜系统——灯塔透镜。菲涅尔透镜多为聚烯烃材料制成的薄片，也有玻璃制成的，镜片表面的一侧是光滑的，另一侧刻有从小到大的同心圆。它的纹理是利用光的干涉而制成的，它是根据相对灵敏度和接收角度的要求而设计的，对镜头的要求非常高，优质的镜片必须具有光滑的表面和清晰的纹理，其厚度随使用情况而变化，大多在1mm左右，其特点是面积大、厚度薄、检测范围长。
二.菲涅尔透镜有两个作用：
一是聚焦作用，另一种是将检测区域划分为若干亮区和暗区，使得进入检测区域的运动物体能够以温度变化的形式反映在PIR上。产生变化的热释电红外信号。菲涅尔透镜通常相当于红外和可见光的凸透镜，它们具有更好的效果，但成本比普通凸透镜低得多，多用于精度要求不是很高的场合，如幻灯机、胶片放大镜、红外探测器等。
-
