薄膜偏振分光镜的研究

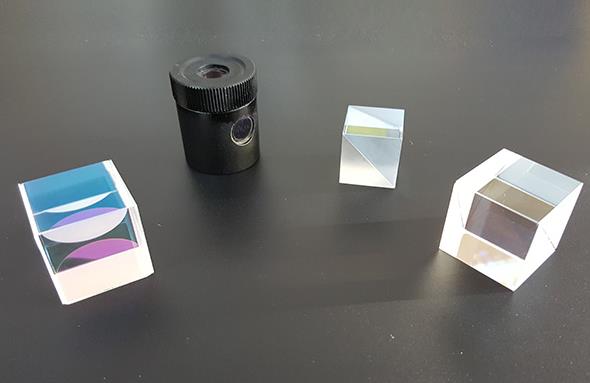

在进行激光调制、激光隔离和光信息处理时,需要将普通激光转换成偏振光,该调制过程需要偏振装置。普通的偏光装置和分析装置是利用晶体的双折射特性设计的。其优点是消光比和透过率高,适用光谱范围宽。但由于常用的冰岛石晶体是天然晶体,透明、无色、纯净的晶体很少,而且很难获得大块,所以制作大直径的晶体偏光片并不容易,而且价格高,加工技术要求高,较复杂。薄膜偏振分光镜是根据光在薄膜内的干涉作用和布氏角的特点而开发的。其优点是孔径大、损耗低、系统设计灵活。由于传统薄膜分光镜没有尺寸限制,可以低成本生产大尺寸结构,且设计和生产可以多样化,因此被广泛应用于光学仪器、激光技术、光电显示、光存储等领域。

薄膜偏振分光镜发展历程及研究现状
1、最常用的宽带薄膜偏振分束器由MacNeille于1946年发明,并在班宁实际制造。这种形式的棱镜可以工作在比较宽带的范围内,对透射光的消光比较高,但其视场比较小。另一种类型的薄膜偏振分束器基于透射P偏振光、反射S偏振光的截止滤光片,并在边界处分离S光和P光。它可以沉积在平板上或安装在立方棱柱中。这种棱镜的视场比麦克尼尔偏振器的视场相对大,但其带宽相对较小,不适合在激光系统中使用。如果镀膜较多,透射光的消光比可以很高,但反射光很难达到高消光比。
2、Bergstein提出了一种基于受抑全内反射的三层薄膜偏振分束器,但没有给出相应器件的详细描述。Lees和Baumeister利用受抑全内反射原理设计了薄膜紫外偏振片,它是标准的FP带通滤光片。在特定角度和特定波长下,标准具可以满足一种偏振光的分光条件,但不满足另一种偏振光的分光条件,因此一种偏振光被透射,另一种偏振光被反射。此类偏光片要求高折射率基板适用于红外光谱,并能在较窄的波长范围和较小的视场范围内工作。
3、为了拓宽薄膜偏振分光器的应用范围,提高薄膜偏振分光器的应用精度,出现了大视场、宽带宽、高消光比的薄膜偏振分光器的设计。这些设计基于麦克尼尔的设计原则。
4、在我国,薄膜偏振分光器的设计和开发已经比较成熟。早在1981年,就有人对棱镜的制造工艺进行了详细的讨论。后来,随着计算机辅助设计软件的出现,为高性能薄膜偏振分束器的设计提供了良好的设计方法和优化方法。
延伸阅读:
薄膜偏振分光镜是一种用于将入射光分成两束不同偏振方向的光学器件,它是光学实验和应用中的重要组成部分,具有多种用途,其主要功能包括:
1、分光:薄膜偏振分光镜可以将入射的自然光分成两束,一束是平行于薄膜偏振的光(S偏振光),另一束是垂直于薄膜偏振的光。光(P偏振光)。这种光谱效应可用于分离和控制光束。
2、偏振滤光:薄膜偏振分光镜可用于选择特定偏振方向的光。通过旋转或调整薄膜的性质和角度,可以选择性地透射或反射特定偏振方向的光。这在许多光学应用中非常有用,例如偏振滤光片和光学器件。
3、激光分束:在激光器和激光系统中,薄膜偏振分光镜可以将激光束分成不同的偏振方向,以控制光的传播和操纵。
4、偏振干涉:薄膜偏振分光镜可用于制备偏振干涉仪,其中两束偏振光相互干涉,以测量样品的性质,如折射率、膜厚、应力等。
5、光学显微镜和成像:在显微镜和成像系统中,薄膜偏振分光镜可用于选择性观察特定偏振方向的光,从而提供有关样品的附加信息。
6、光通信:在光通信中,薄膜偏振分光镜可用于分离不同偏振态的光,这对于多模光纤通信和偏振复用非常重要。
总之,薄膜偏振分光镜是一种多功能光学器件,可应用于光学实验、仪器、传感、成像、通信等多种应用领域,使其成为光学系统的重要组成部分。
-
