球径仪工作原理-球径仪SpheroMeter的结构工作原理
球径仪SpheroMeter简介：
北京全欧的SpheroMeter系列全自动接触式球径仪用于精确测量凸面、凹面、球面元件（透镜、对样板、球体等）的曲率半径。环式球径仪测量球面曲率半径的原理是通过测量某部分球面对应的矢高及弦半径，计算该球面的曲率半径。北京全欧的数字球径仪是市场上出现最早，功能最全、技术最稳定的曲率半径测量仪，被全球数百家光学公司和实验室使用。北京全欧高精度全自动球径仪可用于高精度半径测量，也可用于校准测试板，代表了当今的行业标准。此外，北京全欧高精度全自动球径仪的长期精度和自动化功能在实验室和制造环境中受到高度评价。
应用：
通过对镜面曲率半径的检测，保障镜片曲率的精度在后续生产装配起决定性作用。
球径仪SpheroMeter工作原理与工作方式

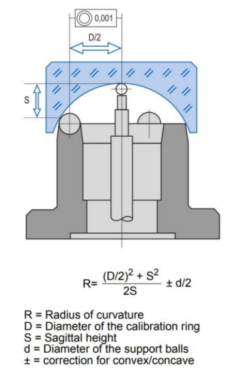

采用矢高法。将样品放在球环上，通过已知的球环直径D，将宝石探针向上触碰到样品待测面测出的失高S，已知小探针直径d,通过如下公式：
R=[D/2)2+S2]/2S±d/2
可以得出被测产品的R值。
欧光科技球径仪产品详情：自动球径仪 全欧欧光 Trioptics SpheroMeter （曲率半径测量测量系统）
-
