光学设计怎么学比较好?
刚刚进入光学行业的朋友一定对光学设计如何学习有一些疑惑和困惑,这里简单介绍一下学习光学设计的步骤,供参考。
1.明确学习光学设计的思路,选择光学设计学习资料。
2.掌握光学设计的基础课程知识,在线与光学行业人士进行更多的交流和学习。例如,光行天下的光学设计页面可以进行技术交流和光学设计资料下载。

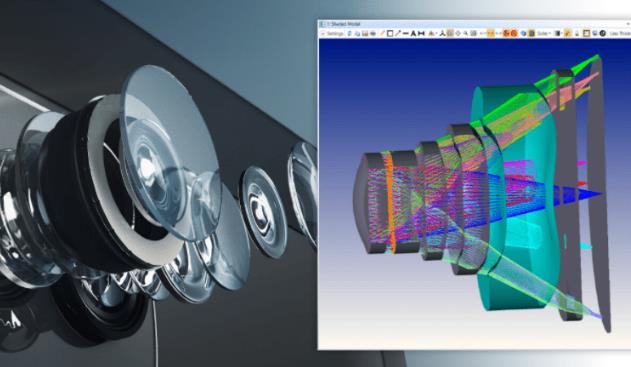

3.学习光学设计软件。例如:ZEMAX、CODEV、Lighttools等。
4、光学设计中设计透镜组的结构参数。
5、光学元件加工(通常将设计图纸给加工方)。
6、搭建光路设备,为光学产品的试制做准备。
具体来说,光学设计的研究需要理论与实践相结合。首先学习光学理论知识,然后通过实践掌握光学设计软件的应用,最后通过设计透镜组的结构参数来实现光学设计。
延伸阅读:
1.什么是光学设计:光学设计要完成的工作应包括光学系统设计和光学系统结构设计。
2.光学设计步骤:一般分为以下两个阶段
初步设计阶段。根据光学仪器的总体技术要求,如性能指标、外观等,从光学仪器整体出发,绘制光学系统示意图,初步计算光学系统的总体尺寸,确定结构类型,并分配灯组之间的光线、焦力等。
像差设计阶段。根据初步设计结果,确定各透镜组的曲率半径、厚度、间距、材料等具体结构参数,以满足系统光学特性和成像质量的要求。
-
