双光子聚合是什么?
1.双光子聚合是由物质在双光子吸收后引发的光聚合过程。双光子吸收是指物质的分子同时吸收两个光子的过程,它只能在强激光的作用下发生,是强激光作用下光与物质相互作用的现象,属于三阶非线性效应。
2.双光子吸收主要发生在脉冲激光产生的超强激光的焦点处。光路上其他地方的激光强度不足以产生双光子吸收。由于所使用的光的波长较长,能量较低,因此不能发生单光子过程,因此双光子过程具有良好的空间选择性。

3.双光子聚合利用了双光子吸收过程中对材料有很好的穿透性、空间选择性高的特点,在三维微加工、高密度光存储和生物医学等领域具有巨大的应用前景。近年来,它已成为全球高科技领域的一大研究热点。
延伸阅读:
双光子聚合是一种常用于生物医学、纳米技术、材料科学等领域的高分辨率三维打印技术,其原理是基于感光高分子材料对两个或多个激光光子的吸收反应,从而实现对三维打印物体的精确控制,以下是双光子聚合的工作原理:
1.使用激光:双光子聚合通常使用超短脉冲激光,例如飞秒激光。这些激光器在极短的时间内释放高能光子,但它们的脉冲持续时间很短,不会造成材料损坏。
2.光敏聚合物材料:印刷材料通常是光敏聚合物,其中含有可以通过吸收两个或多个激光光子而聚合的分子或化合物。该材料对光的吸收很敏感,只有在暴露于足够高的能量时才会发生化学反应。

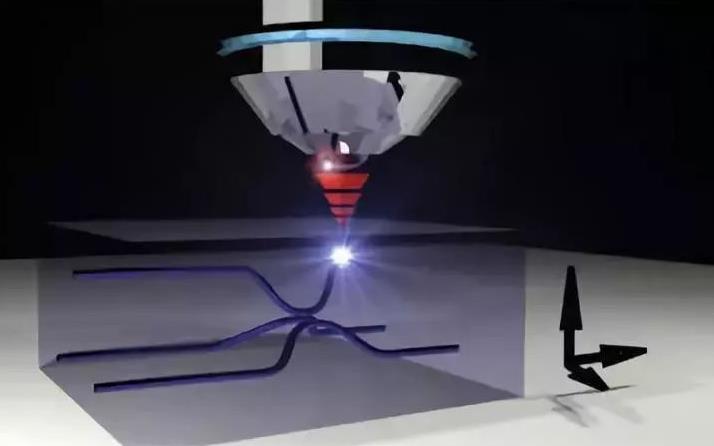

3.点对点打印:将激光束聚焦到一个微小的体积内,通常为微米级,然后通过移动打印平台或聚焦光束来实现点对点打印。每个点的材料在光照下都会聚合,从而控制打印的分辨率和准确性。
4.体积构建:通过控制激光束的位置和强度,可以一层一层地构建物体,从而实现3D打印,每一层打印都是通过逐步构建材料堆栈来实现的。
5.非线性效应:双光子聚合基于非线性光学效应,只有当两个或多个光子同时被吸收时,材料才会聚合。这意味着只有当激光焦点处的光密度足够高时才会触发聚合,从而实现极高的分辨率和精度。
双光子聚合技术的优点是可以实现非常高的分辨率和精度,适合微米级和纳米级制造。在生物医学中用于创建复杂的细胞和组织工程结构,在材料科学中用于制备微米材料和纳米结构。该技术具有广阔的应用前景,但也需要高成本的设备和精确的控制。
-
