镜面定位仪的原理-镜面定位仪OptiSurf工作原理
镜面定位仪OptiSurf产品简介：
在高精度的光学成像系统中，对于内部镜片厚度及镜片空气间隔的精度有着极高的要求。如何实现既要满足较高的测量精度又不损伤透镜，从而得到高质量的光学系统？全欧光学Trioptics的镜面定位仪OptiSurf就是一款非接触式光学元件中心厚度及空气间隔测试设备。镜面定位仪也称作测厚仪，是基于低相干干涉原理，采用非接触式测量。镜面定位仪典型应用为透镜中心厚度和镜片空气间隔测量，通过测量透镜间空气间隔的尺寸，来控制透镜在系统光轴中的位置。测厚仪是光学系统装调中检测和控制空气间隔理想的工具。
镜面定位仪OptiSurf应用：
-适用范围：沿光轴方向的元件位置、中心厚：透镜、棱镜、平面镜;
-光学装配：透镜位置、空气间隙；
-单件元件控制：厚度与折射率；
-用于光学装配，尤其是镜头组的装配，适合于物镜；
-用于天文学长焦距镜面的调整，精度达微米级；
-用于研发：确定装配中元件的错误位置，测量空气间隙以反馈给光学设计；
-用于生产：在装调过程中测量元件间的距离、平板玻璃厚度监控；
-用于质量控制：校验透镜在抛光前后的中心厚变化、控制镜头的材料、控制生产后的装配。
镜面定位仪OptiSurf原理与工作方式：

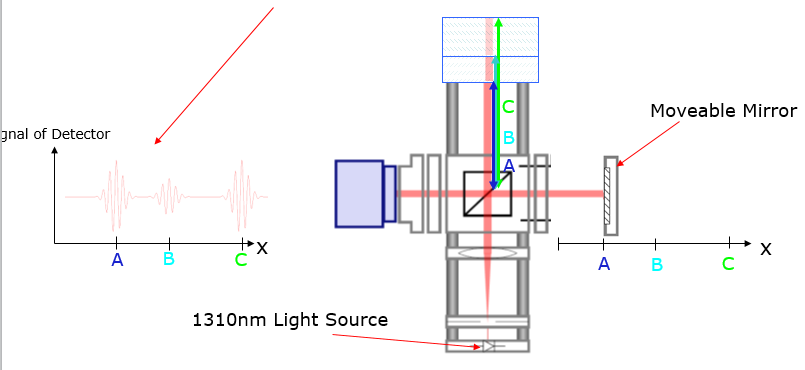

镜面定位仪基于近红外光低相干干涉技术，核心是迈克尔逊干涉仪。
1. Source(短相干光源)发出短相干光束,经Coupler（耦合器）分束成两束光，这两束光分别通过Collimators(准直仪)聚焦到Measurement arm(测量臂) 和Reference arm(参考臂)上。
2. 在测量臂段，光束经待测物前后两表面反射产生R1和R2两束反射光；在参考臂段，光束被delay line(延迟线路)中的scan mirror（可扫描的参考镜) 反射。
3.各反射光束经光学光纤返回到Coupler中，此时扫描反射镜反射的光束分别与R1和R2两束光发生干涉产生两干涉信号经Photodiode(光电二级管)转换为电信号再由显示仪显示。
相比较于传统的镜头不良分析，需破坏或拆卸镜头的传统接触式测厚仪，全欧光学的镜面定位仪OptiSurf具有非接触测量、精度高，重复性好、效率高等优点。
欧光科技镜面定位仪OptiSurf产品介绍：OptiSurf®镜面定位仪
-
