Planoform 650 Ultra是Precitech专为单点金刚石飞削平面设计的大载荷机床，X轴行程650mm，形状精度<0.15μm PV，表面粗糙度<4nm Sa（铜件）。配备HD-160主轴（5000RPM）、静压油轴承导轨和CNC倾斜头调节（-5°~25°）。适用于大口径激光反射镜和光学平面窗口加工。欧光科技代理。

在线咨询

Product Details

表面粗糙度 Sa(铜)≤4nm；形状精度 PV≤0.15μm；X轴行程650mm；主轴转速5000RPM

产品概述

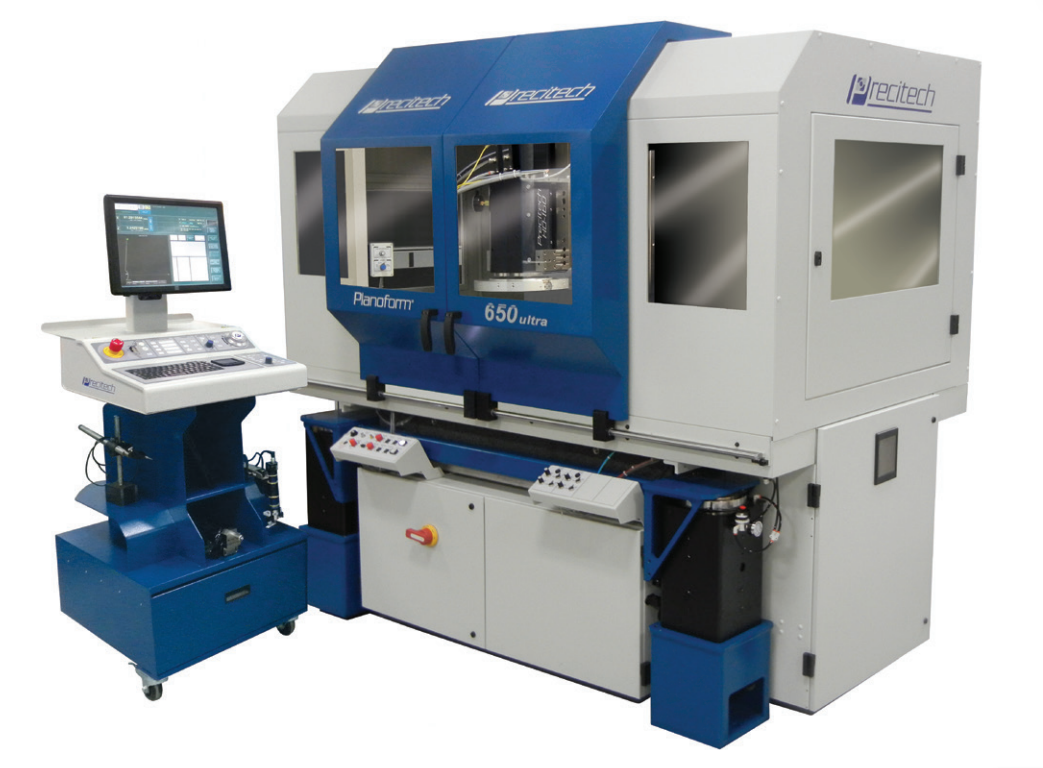

Planoform 650 Ultra是普瑞思泰克（Precitech）专为单点金刚石飞削平面而设计的大载荷机床平台，适用于有色金属材料（铜、铝、镍磷合金等）的平面加工，要求光学级表面质量和平面度特性。标准配置包括倾斜头调节功能，可加工圆柱CO₂激光光学元件。

核心定位：大口径平面光学元件的超精密金刚石飞削——激光反射镜、平面窗口、棱镜基底和精密机械平面的光学级加工。

关键技术参数

指标	参数
表面粗糙度	≤4 nm Sa（铜件）/ ≤5 nm Sa（铝件）
形状精度	≤0.15 μm (λ/4) PV（100mm直径零件）
X轴行程	650 mm
Z轴垂直行程	300 mm
刀具摇摆	300 mm（450mm可选）
横倾角调整	-5° 至 +25°
主轴转速	5,000 RPM
主轴类型	HD-160高性能主轴（业界领先的热稳定性）
导轨	静压油轴承导轨（优化的刚度和阻尼特性）
底座	密封天然花岗岩底座
控制器	UPx CNC控制系统 / QNX实时操作系统
