Freeform L 五轴自由曲面加工系统普瑞思泰克（Precitech）

Freeform L在普瑞思泰克（Precitech）经过验证的大框架平台上增加了创新的垂直轴（Y轴）技术。拥有3个直线轴和2个回转CNC轴，可以实现金刚石车削、微铣削、微磨削和非回转对称槽的加工。第三个直线轴赋予客户加工传统两轴机床可能无法实现的自由曲面几何形状的灵活性。

在线咨询

Product Details

车削Sa<1.5nm；铣削Ra<10nm；最大直径650mm；5轴：3直线+2回转

产品概述

Freeform L在普瑞思泰克（Precitech）经过验证的大框架平台上增加了创新的垂直轴（Y轴）技术。拥有3个直线轴和2个回转CNC轴，可以实现金刚石车削、微铣削、微磨削和非回转对称槽的加工。第三个直线轴赋予客户加工传统两轴机床可能无法实现的自由曲面几何形状的灵活性。

Freeform L是Precitech五轴自由曲面加工系统，拥有3直线轴+2回转CNC轴。在大框架平台上增加创新垂直Y轴技术，实现金刚石车削（Ra<1.5nm Sa）、微铣削（Ra<10nm）和微磨削。可选温控外罩，60小时稳定性测试36nm RMS。适用于AR/VR波导模具、HUD反射镜和微透镜阵列加工。欧光科技代理。

核心定位：复杂自由曲面光学元件（AR/VR波导模具、HUD反射镜、微透镜阵列）的五轴超精密加工平台。五轴自由度保留了三轴的性能指标——在自由曲面加工中不牺牲精度。

Freeform L 五轴自由曲面加工系统 Precitech

关键技术参数

性能指标	车削结构(T)	铣削结构(M)
表面粗糙度	< 1.5 nm Sa	< 10 nm Ra (<3nm最佳条件)
形状精度	< 0.125 μm P-V	< 0.2 μm P-V
最大直径	300 mm (B轴上方)	650 mm

参数	规格
容积	650 mm最大直径 / 415mm B轴上方（标准刀具）

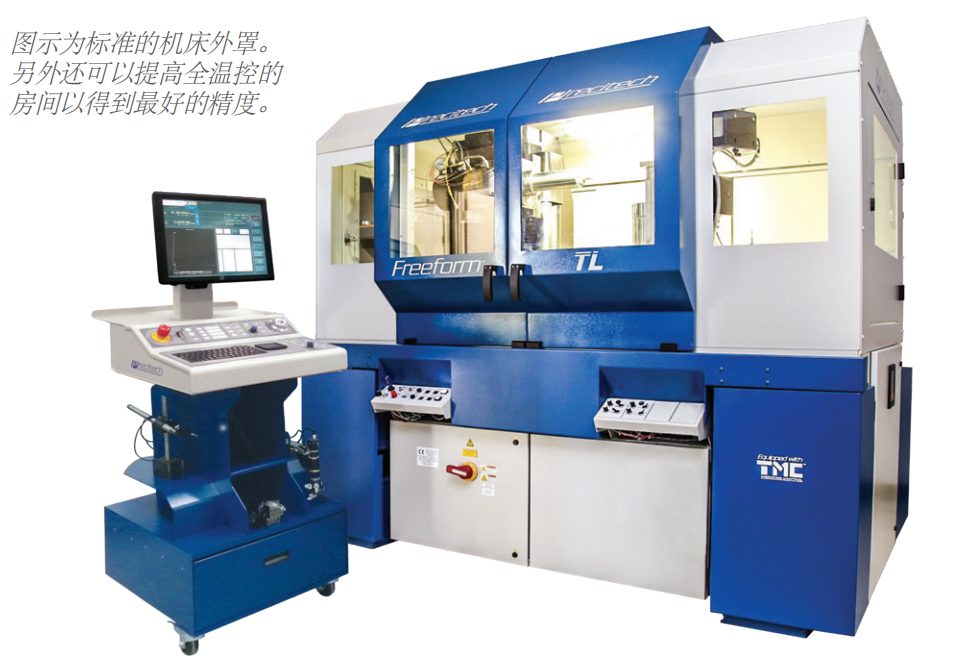

温控外罩选项	确保长时间切削工件的精度（容积可扩展至700mm）
Y轴	创新垂直轴技术，最佳热稳定性设计

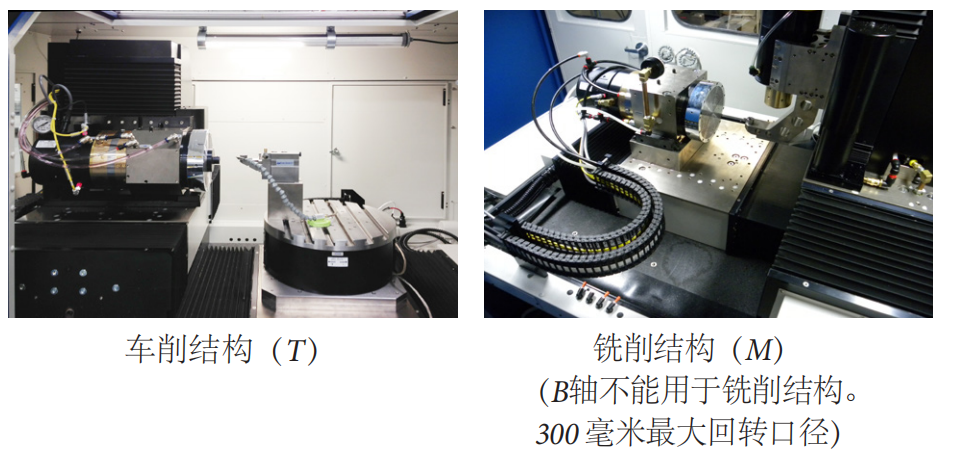

刀具配置	T结构(B轴)或M结构(无B轴，最大回转直径更大)
辅助主轴	X轴上可安装辅助主轴，实现双主轴加工
验证数据	YZ轴车削：Ra 0.83nm / 栅格飞切60h稳定性测试：36nm RMS
