NanoCentric精密定心车 Precitech/Trioptics 联合开发光学定心车
NanoCentric是普瑞思泰克（Precitech）与德国Trioptics联合开发的新一代精密定心车削系统。将Trioptics自准直仪集成到Precitech单点金刚石车床，实现光学镜片光轴对准和定心车削一体化，控制7个装配自由度。应用于精密镜头镜筒的定心。

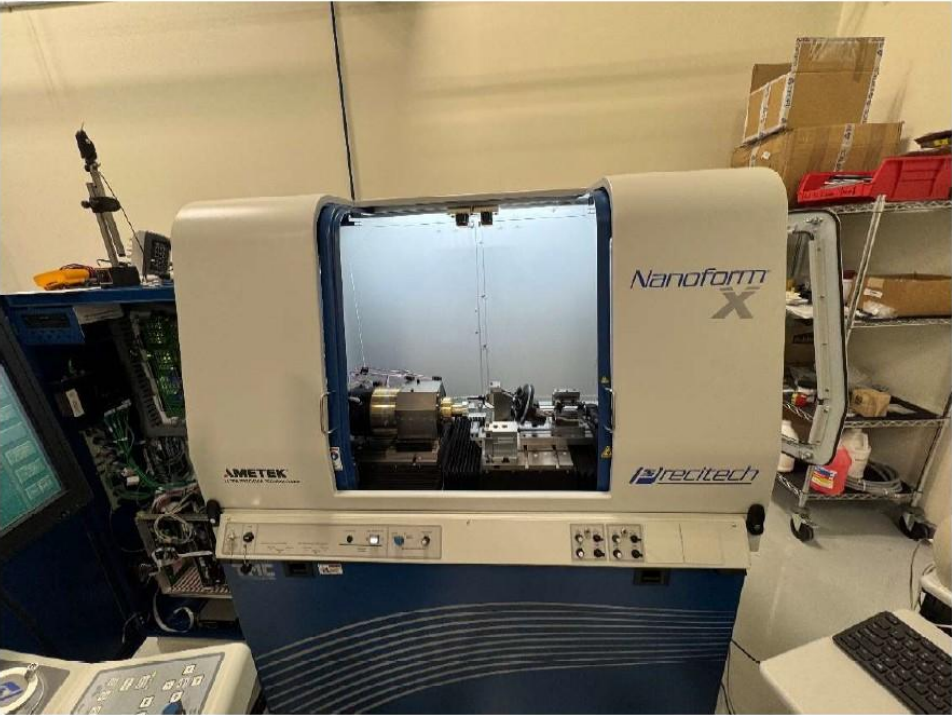

NanoCentric是Precitech与德国Trioptics合作推出的新一代精密定心车削系统。它将Trioptics的高精度自准直仪集成到Precitech的单点金刚石车床上，实现光学镜片单元的高精度光轴对准和定心车削加工一体化。
2018年，Precitech与德国Fraunhofer IOF合作，首次将Trioptics自准直仪集成到单点车上，生产了第一台定心车并开始销售。2025年，Precitech与Trioptics扩大合作，推出全新一代NanoCentric，标志着光学定心加工从"对准后车削"升级到"对准即加工、加工即测量"的一体化时代。
核心定位：精密光学镜片装配中镜筒的定心车削加工——以镜片光轴为基准，在Precitech超精密车床上直接完成镜筒外圆和台肩面的精密车削，消除传统"装配后偏心"的累积误差。

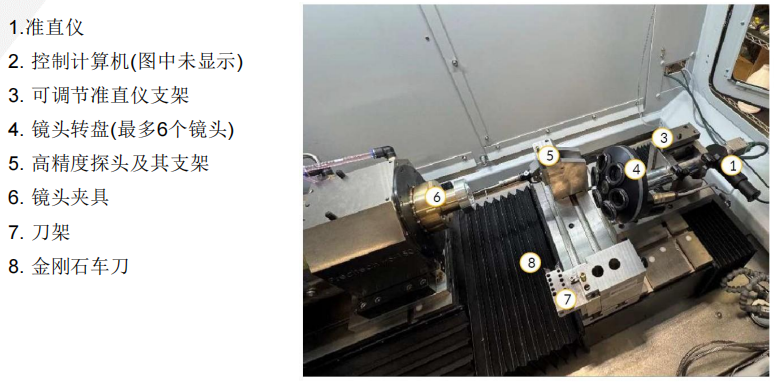

定心车附件介绍
技术架构
光学对准系统
集成Trioptics精密自准直仪
实现镜片光轴的亚微米级对准精度
超精密加工平台
基于Precitech单点金刚石车床
天然花岗岩底座 · 静压油轴承导轨 · 空气轴承主轴
UPx控制系统
统一控制光学对中和车削加工
在光学对准完成后直接执行切削程序
在线测量
机载测量探针实时验证加工尺寸
球顶至端面距离、外径、台肩面位置

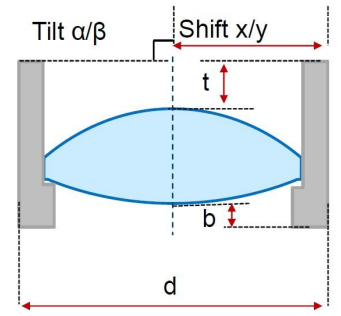

定心车削的自由度控制
|
自由度 |
定心车削的控制方式 |
|
沿直径方向平移 (X/Y) |
自准直仪检测偏心→精密十字滑台调整 |
|
端面倾斜 (α/β) |
自准直仪检测倾斜→倾斜调节机构补偿 |
|
球顶与端面距离 (t/b) |
机载测头在线测量并反馈 |
|
外径 (d) |
金刚石车削精确控制外圆尺寸 |
通过在Precitech超精密车床上一次性完成光学对中+定心车削，NanoCentric将传统"装配后测量→拆卸→修整→再装配"的多轮迭代压缩为单次装夹加工。
典型应用
- 精密光学镜头镜筒的定心车削（镜框外圆和台肩面以光轴为基准加工）
- 高精度镜片装配中的整体同轴度保证
- 红外光学系统中的大口径镜筒定心加工
- 半导体光刻物镜镜筒的超精密定心装配
- 从镜片胶合到镜筒定心的一体化工艺升级
