Nanoform XUG Grind超精密磨削车削复合车床 Precitech洪水冷却剂兼容
Nanoform XUG Grind是普瑞思泰克（Precitech）研发的小型框架超精密机床中唯一兼容洪水冷却剂（水基）的系统车床，可配置2~5轴。兼顾金刚石车削（Ra<1.5nm Sa）和超精密磨削（Ra<5nm Sa）。适用于玻璃非球面磨削、碳化钨模具镶件和硅衍射元件加工。
Nanoform X Ultra Grind是小型框架超精密机床中唯一完全兼容洪水冷却剂（水基）的系统。它将金刚石车削和超精密磨削能力集成在单一加工平台上，可配置多达五轴（X、Z、C、B和W快刀伺服轴），为光学制造企业提供从车削到磨削的无缝切换能力。
差异化定位：红外材料（硅等需要水基冷却剂）的衍射面加工、玻璃非球面镜片磨削、碳化钨（WC）模压玻璃模具镶件的自由曲面磨削——这些传统车床无法胜任的加工任务，XUG以洪水冷却兼容能力一站式完成。
关键技术规格
|
性能指标 |
车削模式 |
磨削模式 |
|
表面粗糙度 |
≤1.5 nm Sa |
≤5 nm Sa |
|
形状精度 |
≤0.15 μm P-V |
≤0.2 μm P-V |
|
参数 |
规格 |
|
回转容积 |
440mm (X和Z轴上方) / 220mm (B轴上方) |
|
载荷 |
SP-150: 114kg / HS-75: 38kg |
|
位置反馈分辨率 |
8 pm |
|
编程分辨率 |
0.01 nm 直线 / 0.0000001° 回转 |
|
冷却系统 |
全面洪水冷却剂兼容（水基） |
|
可选磨削主轴 |
Levicron主轴（水平/垂直/45°安装） |

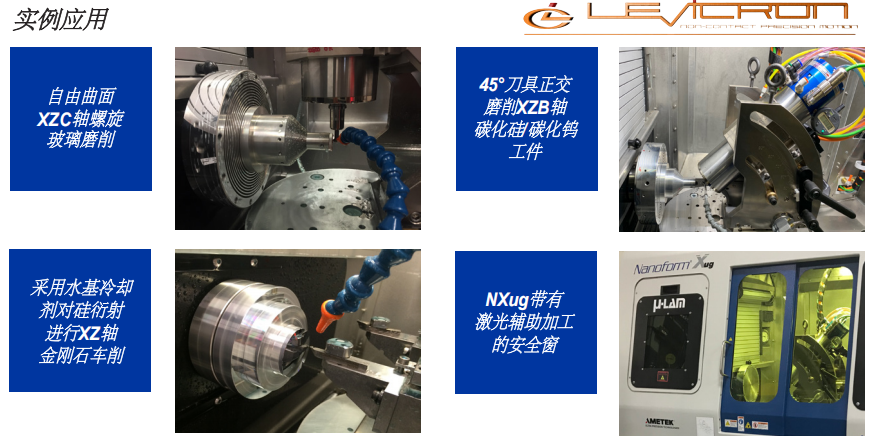

经典加工模式
2轴X-Z金刚石车削：非球面和自由曲面光学元件及模具
3轴X-Z-B刀具正交：45°B轴摆动，自由曲面磨削（硅、硬脆材料）
3轴X-Z-C磨削：15,000RPM主轴，精密玻璃光学磨削
4轴X-Z-B-C自由曲面磨削：80,000RPM主轴，碳化钨模具镶件加工
激光辅助加工：水基冷却剂配合激光辅助金刚石车削硅衍射元件

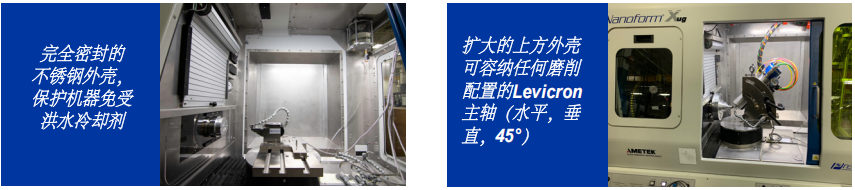

全不锈钢外壳：完全密封保护机器免受洪水冷却剂侵蚀
