Nanoform L 1000大口径金刚石车床 Precitech 1米超精密加工
Nanoform L 1000目前是普瑞思泰克（Precitech）研发的超精密机床市场加工口径最大的型号，最大直径1000mm，X轴行程500mm，载荷170kg。Z轴刀架板606mm可同时安装多把刀具和在线测量装置，表面粗糙度<1.25nm Ra。适用于大口径天文/空间光学元件。

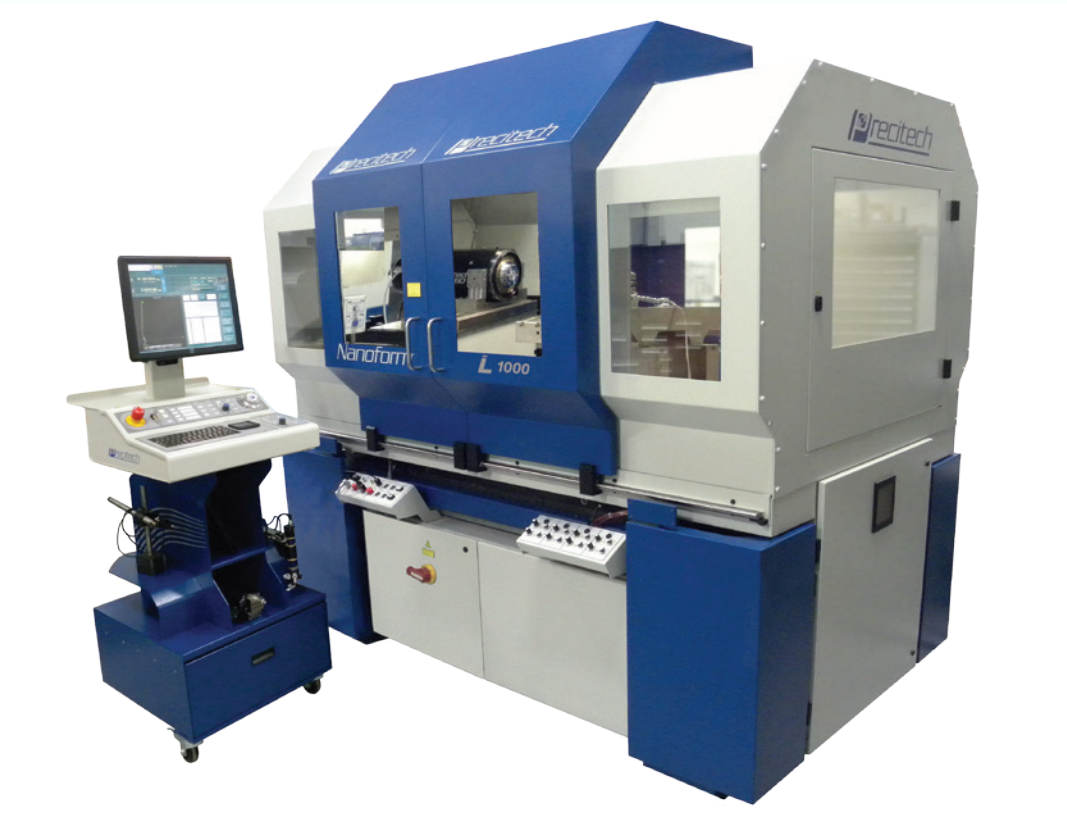

Nanoform L 1000是普瑞思泰克（Precitech）研发的超精密机床系统市场上加工口径最大的型号。设计用于大口径光学透镜、模芯、反射镜和精密机械件的金刚石车削和微磨削的批量生产。X轴行程500mm满足超大口径工件的全幅面覆盖，Z轴刀架板606mm可同时容纳多把刀具、计量装置以及铣削/磨削主轴，实现多工序集成加工。
核心定位：大口径天文/空间光学元件、大型激光反射镜、超大幅面光学模具的超精密加工平台。机床性能优于小框架车床，同时具有大口径加工的独特优势。
关键技术规格
|
指标 |
参数 |
|
表面粗糙度 |
< 1.25 nm Ra |
|
形状精度 |
< 0.125 μm P-V |
|
X轴行程 |
500 mm |
|
Z轴行程 |
300 mm |
|
Z轴刀架板长度 |
606 mm（可安装多把刀具和装置） |
|
极限载荷(HD-160) |
170 kg @100 PSI |
|
标准容积 |
最大1米直径 |
|
主轴 |
HD-160高性能主轴 |
|
导轨 |
直线静压导轨（X: 500mm / Z: 300mm） |
核心特性和优势
业界最大加工口径
1米直径回转容积
超大载荷170kg，满足大口径重型工件的加工需求

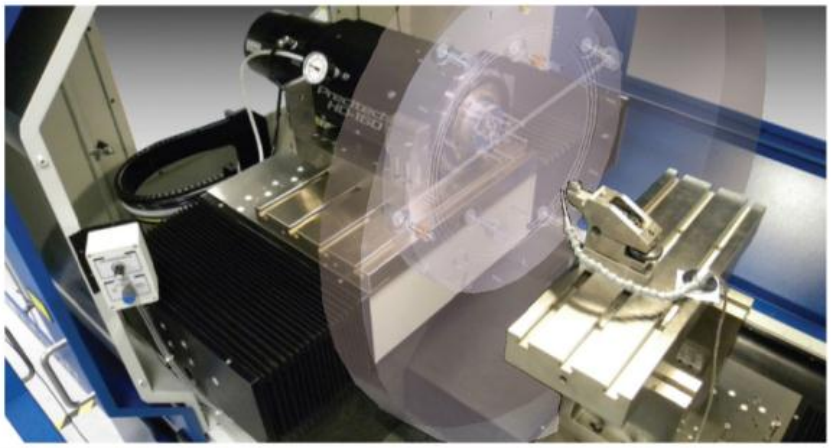

606mm Z轴刀架板
同时容纳快刀伺服、磨削主轴、粗刀、精刀和在线测量装置
一次装夹完成多工序
增大的X轴大理石基座
降低振动敏感性
集成TMC MaxDamp隔振系统
多轴加工能力
球面、非球面和自由曲面的金刚石车削和微磨削
2轴、3轴或4轴配置
