Nanoform 700 Ultra大框架金刚石车床 Precitech700mm超精密车床
Nanoform 700 Ultra是普瑞思泰克（Precitech）研发的兼具大框架灵活性和小框架车床质量，回转直径700mm（可选垫高至900mm），表面粗糙度<1nm Sa，载荷170kg。支持2~4轴配置，含快刀伺服自由曲面。业界同性能水平下最大的超精密加工系统。
Nanoform 700 Ultra是普瑞思泰克（Precitech）研发的兼具大框架车床的灵活性和小框架车床的质量——业界领先的1纳米Sa表面粗糙度配合700毫米回转容积和170千克承载能力，使其成为该性能水平下最大的超精密加工系统。设计用于光学透镜、光学模芯、反射镜和机械件的量产。
HS-150主轴将热稳定性比前代提升5倍，集成TMC MaxDamp隔振系统有效降低振动敏感性，X轴350毫米行程可实现大尺寸元件的全口径覆盖，可选垫高配置将最大回转直径扩展至900毫米。
核心定位：需要大框架灵活性和小框架质量的超精密加工场景——大尺寸红外透镜、大型模具镶件和激光反射镜的量产平台。
关键技术规格
加工性能
|
指标 |
参数 |
|
表面粗糙度 |
< 1.0 nm Sa |
|
形状精度 |
< 0.125 μm P-V |
|
编程分辨率 |
0.01 nm 直线 / 0.0000001° 回转 |
|
X轴行程 |
350 mm |
|
标准容积 |
700 mm直径（可选垫高至900mm） |
主轴
|
参数 |
HS-150 |
HD-160 |
|
极限载荷 |
136 kg @100 PSI |
170 kg @100 PSI |
|
轴向刚性 |
230 N/μm |
— |
|
径向刚性 |
130 N/μm |
— |
|
运动精度 |
≤15 nm (轴向/径向) |
— |
核心特性和优势
密封天然花岗岩基座
长久稳定性，
FEA优化结构
自调平双框架气浮隔振系统（可选PEPS II-VX主动隔振）
UPx控制系统
QNX实时操作系统
64位浮点十进制精度，可选自适应控制技术
HS-150/HD-160主轴
热稳定性提升5倍
液体冷却机±0.1°C精确度
大框架灵活性
700mm容积+170kg载荷

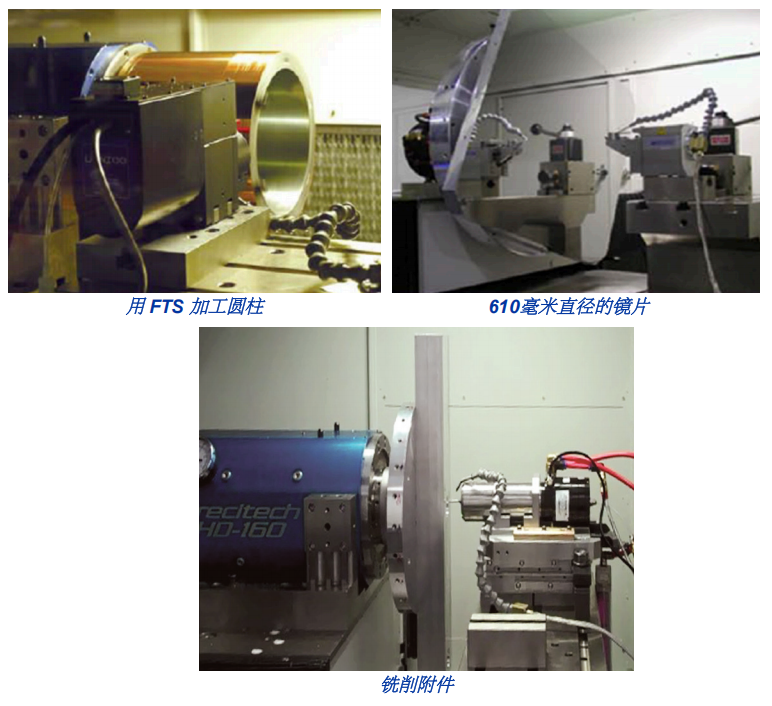

FTS加工610mm直径圆柱镜片
