温控型折射率测量仪
温控型折射率测量仪适用于红外波段的折射率测量，具备温控功能，基于最小偏角法，通过照射任意波长（1~14µm）的单色光到棱镜形状的样品上，测量透射光相对入射光的角度来确定样品的折射率。这种仪器能够提供更高的折射率精度（0.0001）。适用于评估用于红外波段的材料，如Ge、Si、ZnSe、KRS-5、硫化物玻璃和红外光学薄膜。
产品特征
*在波长范围1～14µm内，可实现高精度折射率（0.0001）测量 。
*非常适合红外窗口、红外透镜和硫系玻璃的折射率测量。
*同时支持评估因样品温度变化引起的折射率变化（dn/dT）。
*具备控温功能。

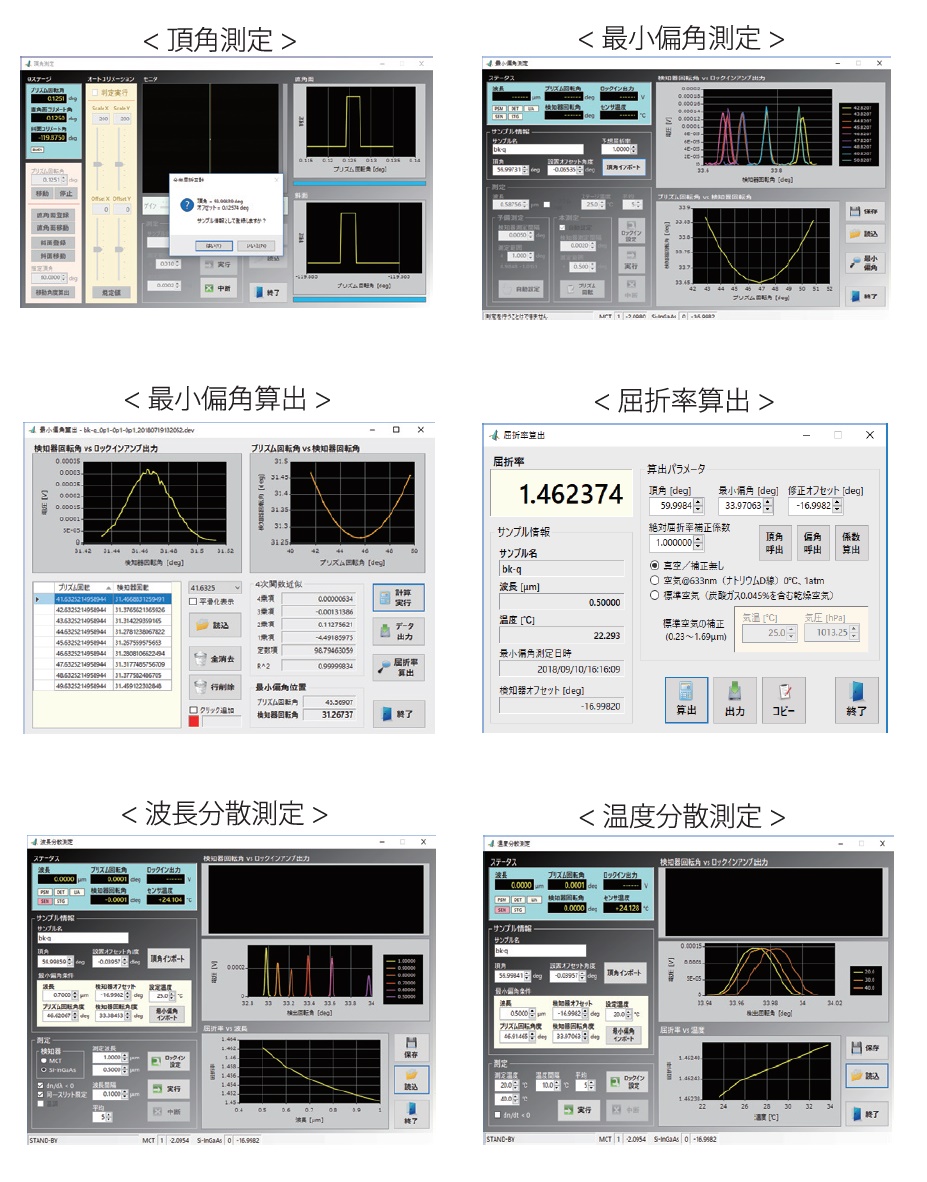

可测项目

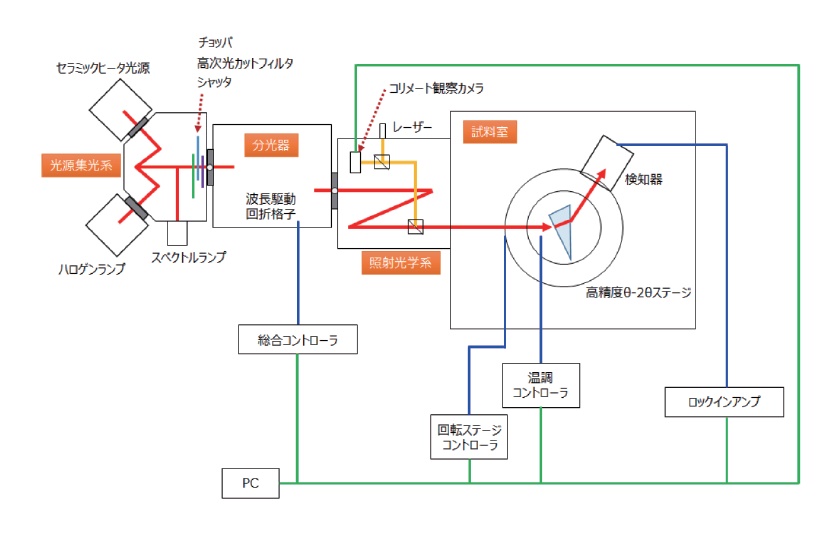

结构图

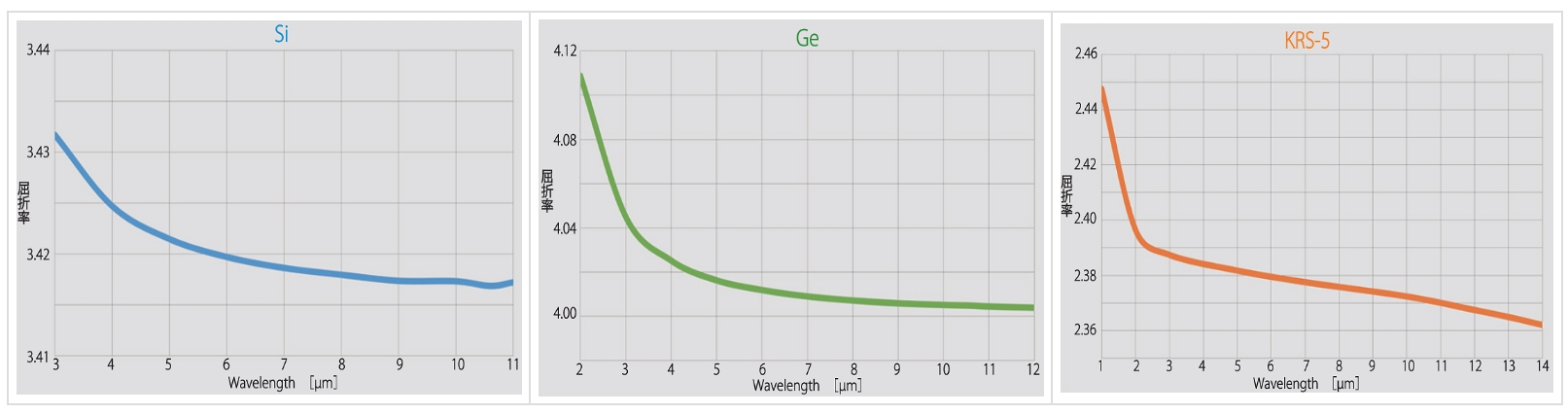

测量数据

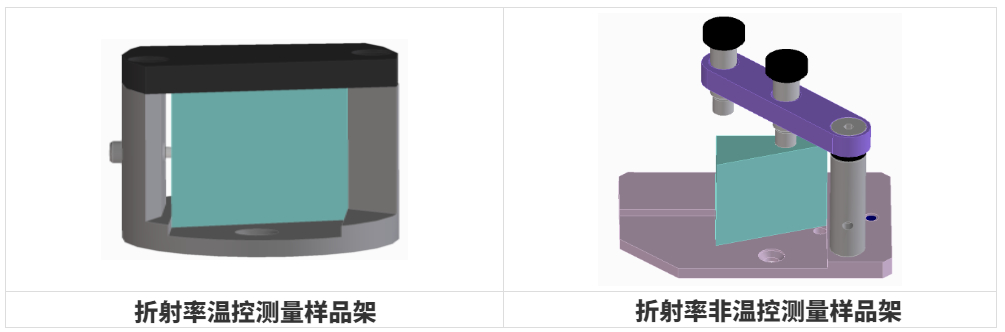

样本参考
为了实现折射率精度达到0.0001的测量，需要保证棱镜的表面精度达到1/8波长以上。
产品技术指标
|
测量目标 |
棱镜 |
| 测定项目 |
顶角、最小偏角、波长分散＊1、温度分散＊2 |
| 测定方式 |
垂直角测量：自准直法 最小偏角测定： 最小偏角法 |
| 测量波长范围 | 0.4～14μm ＊3 |
| 测量折射率范围 | 1～4 |
| 测定精度（再现性） |
±0.0001以内*4 |
| 照射光尺寸 | Φ15mm/Φ8mm（根据光圈孔径从1到20mm变化） |
| 控温范围 |
-40～80℃ ＊5 |
| 控温精度 | ±0.1℃ |
| 算术函数 | 顶角计算、最小偏角计算、折射率计算、各种色散公式的系数计算 |
| 保存形式 | 文本格式 |
＊1 波长色散测量是测量每个波长的折射率的模式。波长色散方程的系数是通过“材料数据计算”模式使用测量数据计算得出的。
＊2 温度色散测量是测量各温度下折射率的模式。温度色散方程的系数是通过“材料数据计算”模式使用测量数据计算得出的。在使用恒温罩时，可能会出现误差。
＊3 这是硬件和软件操作的可用范围。实际可测量的波长范围取决于最终检测器的信号强度。
＊4 透射率和表面精度等与样品相关的因素也是误差源，因此无法保证所有样品都能达到所需精度。
＊5 这是温度调节阶段的设置范围。使用Pt100传感器测量样品的温度。（温度色散方程的系数将使用这些实际测量值进行计算。）
最小偏角法原理图示
外形结构
●外形尺寸
・本体：约W1800×D900×H1800mm
・机架：约W500×D580×H1705mm
●电源
・AC100V±10V 50/60Hz 25A
●外部气体
·干燥的空气
*不包含干燥空气设备。如果需进行低温温控，为防止结露，需在恒温罩内进行气体置换（或流通），并对恒温罩窗外侧进行喷洒操作。
