光学测厚仪能测什么？从中心厚度到 TTV 的测量项目全景

很多人以为测厚仪只测"厚度"——其实它是一台"光路剖面仪"，能一次给出中心厚度、空气间隔、矢高、TTV 等一整套参数

一、测厚仪 ≠ 只能测厚度

"测厚仪"这个名字，容易让人把它理解成"只会量厚度的仪器"。但实际上，一台低相干干涉光学测厚仪的能力远不止于此——它测量的是沿光轴的整个表面位置序列，从这一串位置数据里，能推导出丰富的测量项目。

核心逻辑：低相干干涉测厚仪一次扫描，得到光学系统里每一个表面的精确轴向位置。而"厚度""间隔""矢高""TTV"……本质上都是这些位置数据的不同组合方式。

理解了这一点，就能看懂测厚仪到底能做什么——它不是"测厚仪"，而是"光路剖面仪"。

二、光学测厚仪的测量项目全景

三、重点测量项目详解

1. 中心厚度与空气间隔：光路剖面的"骨架"

这两个是最基础、也最核心的测量项。低相干干涉测厚仪的价值在于：它能把一个镜头组里所有镜片的中心厚度和所有空气间隔，在一次扫描中同时给出。传统千分尺只能量最外层总厚度，测厚仪却能把内部每一层"拆开看"，还不用真正拆开。

2. 矢高（sag）：从"厚度"到"形状"

矢高是镜片曲面顶点到参考面的高度，是表征球面/非球面形状的关键参数。对隐形眼镜、人工晶状体（IOL）这类"厚度"和"曲率"都至关重要的元件，矢高和中心厚度往往一起测量，共同决定光学性能。

3. TTV（总厚度偏差）：厚度的"均匀性"

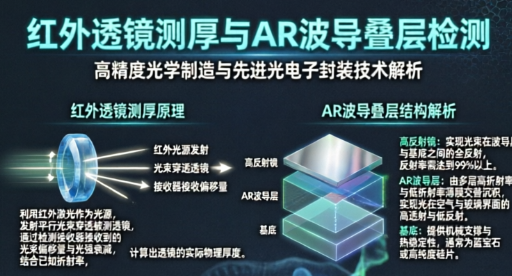

TTV 不是"厚度"，而是"厚度的不均匀程度"——一片元件最厚点与最薄点的差。它回答的问题是"这片元件是不是一样厚"。对 AR 波导、晶圆、滤光片这类要求厚度高度一致的材料，TTV 是必测项：TTV 过大 → 光程不一致 → 对比度（MTF）下降。

4. 群折射率：测厚仪的另一半能力

测物理厚度需要知道折射率，反过来——已知物理厚度时，测厚仪也能反推材料的群折射率。这对隐形眼镜、人工晶状体、特殊光学材料等"折射率需要精确标定"的场景非常有价值，一台设备同时完成厚度和折射率的双重测量。

四、这些测量项目如何串成一个完整方案

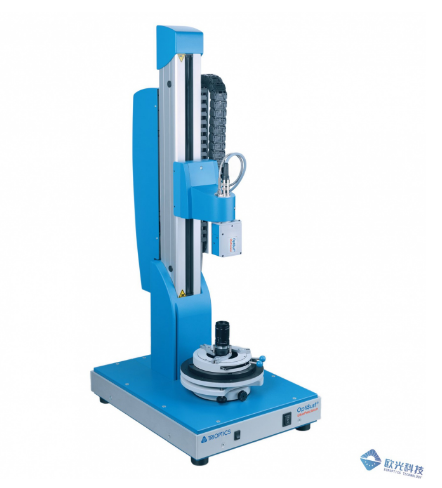

OptiSurf 系列（TRIOPTICS）正是围绕这些测量项目，用不同型号做了场景化覆盖：

更进一步，当测厚与偏心测量在同一台设备、同一光轴参考下联动时（如 OptiCentric 3D），就形成了装调闭环——厚度、间隔、偏心三个维度的数据同时呈现，装调时不再是"偏心合格了但不知道间隔对不对"，而是完整的几何状态一目了然。

光学测厚仪的能力边界，远不止"测厚度"三个字。从中心厚度、空气间隔到矢高、TTV、群折射率、叠层倾斜，它本质上是一台"光路剖面仪"——用一次扫描，把光学系统内部的几何状态完整呈现出来。理解它能测什么，才能用好它、选对它。

欧光科技（Europtics）作为 TRIOPTICS 中国区合作伙伴，提供 OptiSurf 全系列光学测厚方案，覆盖中心厚度、空气间隔、矢高、TTV、叠层倾斜等完整测量项目。欢迎咨询获取产品资料与实测方案。
