变温 MTF 数据读图指南——一份温漂测试报告怎么一眼看穿

工程师从温控 MTF 测量系统里拉回一份报告：-40℃ 到 +85℃ 的温度扫描，每 10℃ 一个温度点，每个点都带着一条离焦曲线和一组 MTF 数据。客户把报告甩过来只问一句话——"我这颗镜头，在冬天和夏天到底还能不能打？"

答案全藏在那几张图里。但这篇不讲"温控 MTF 怎么测"，只讲拿到报告之后怎么看。三步判读法 + 三种退化模式 + 五项异常检查，照着走一遍，一份新报告 5~10 分钟过完。

一、为什么变温 MTF 和常温 MTF 是两回事

常温 MTF 回答"这颗镜头本身好不好"，变温 MTF 回答"这颗镜头在温度变化下还能不能保持住自己"。温度一变，三组机制同时作用，最终都落在一个结果上——焦面漂移 + MTF 退化：

💡 读图前先记住一句话：变温 MTF 报告的核心不是"MTF 掉了多少"，而是"焦面漂到哪 + MTF 还剩多少 + 是不是可逆"。三个问题绑在一起看，才有判读价值。

二、一份变温 MTF 报告长什么样

不同设备导出的报告版式不一样，但核心数据就三件：

三、三步判读法：看条件 → 看焦面漂移 → 看离焦曲线

第一步：看测试条件（决定曲线能不能信）

拿到报告，第一眼不看曲线，看条件卡。三件事必须确认：

1. 基准温度是否标注：通常以 25℃ 为基准（也有 20℃/22℃）。漂移量是相对基准说的，基准不一样，两个报告不能直接对比。

2. 保温时间是否合规：温度扫描太快会带着热梯度，测到的是"瞬态"不是"平衡态"。车规一般要求每个温度点保温 ≥ 30 分钟。

3. 采样点是否足够：温度区间内只有 3~5 个点，做不出可靠趋势线，看不到拐点。建议 ≥ 8 个点，关键温度点（0℃、25℃、材料相变点）附近加密。

第二步：看焦面漂移曲线

这条曲线是变温 MTF 报告的"主曲线"，告诉你在客户关心的温度范围内焦面到底偏多少：

判读三个点：

• 漂移方向：低温端焦面前移（正值）、高温端焦面后移（负值）是塑料/高 dn/dT 材料的典型特征；方向反过来（低温后移、高温前移）要警惕结构设计异常。

• 漂移斜率：每℃ 漂多少 μm。斜率越大，温度越敏感，补偿设计越难做。

• 拐点/迟滞：曲线在某温度点斜率突变 = 材料相变或胶层失效；去程回程不重合 = 有迟滞（胶合面残余应力）。

第三步：看离焦曲线（Through-Focus MTF）

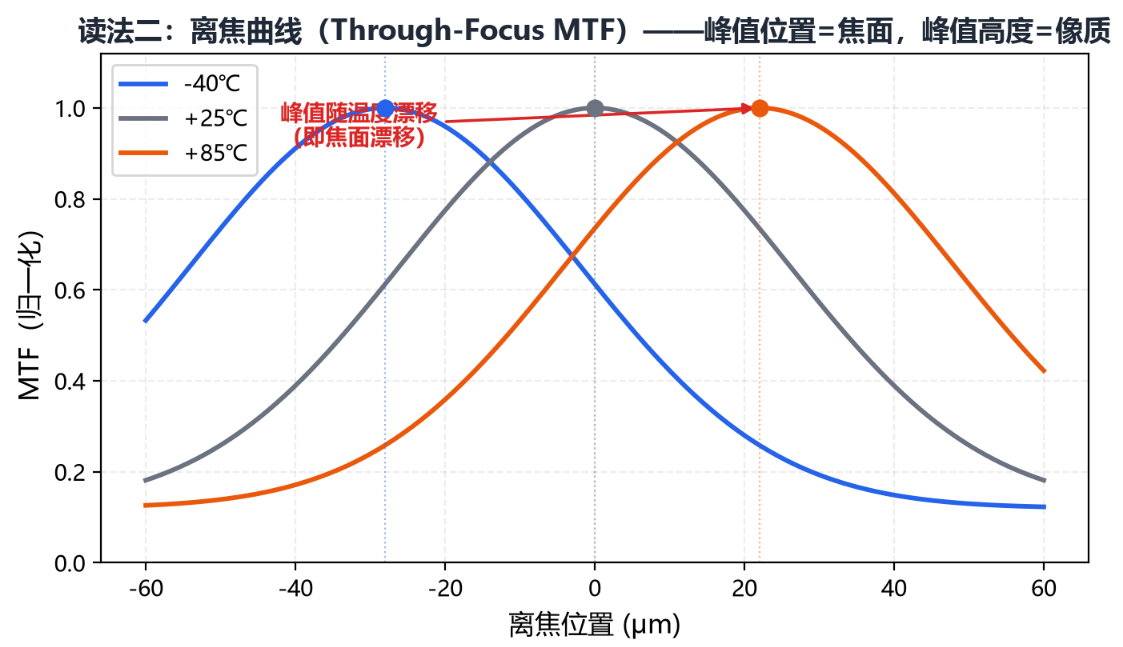

把不同温度点的离焦曲线叠在一起看，一眼能读出"焦面漂了 + 像质变了"两件事：

判读两个分离的量：

• 峰值横移：峰值位置随温度移动的量 = 焦面漂移量。这个量直接决定"要不要做主动对焦补偿"。

• 峰值下降：峰值高度随温度下降的量 = 真实像质退化。峰值位置不变但峰值高度掉，才是"像差随温度恶化"，需要查像差来源。

🔁 最关键的判读心法：峰值横移 ≠ 峰值下降。焦面漂了但峰值没掉，只要做对焦补偿就能救回来；峰值真掉了，才是镜头光学性能的硬伤，补偿也救不回来。两者混为一谈，是读变温 MTF 报告最常见的错误。

四、多空间频率要分开看——高频先垮

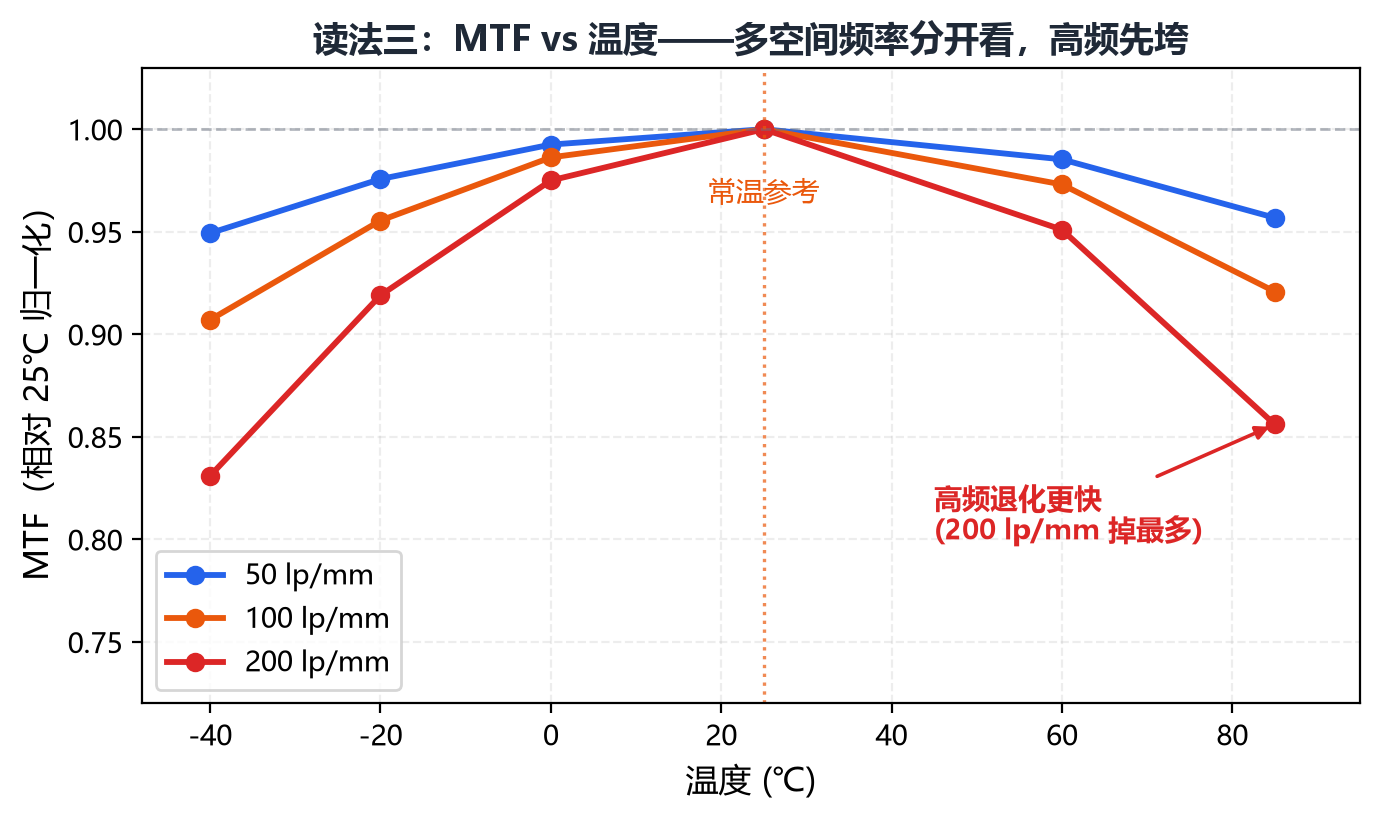

温度对不同空间频率的 MTF 影响完全不一样。只看单一频率会漏掉关键信息：

规律是：空间频率越高，温度退化越快。低频（50 lp/mm）可能全程几乎不动，高频（200 lp/mm）可能掉 10% 以上。所以判读时要：

• 至少看 50 / 100 / 200 lp/mm 三档，不要只看一档；

• 高频掉得厉害、低频没怎么动 → 典型的热致像散或高阶像差恶化；

• 所有频率一起等比下降 → 更像焦面漂移没对到（要回到第二步看焦面漂移曲线）。

五、五项异常检查

拿到新报告，按这张表走一遍，能避开 80% 的漏判：

五条里最容易被忽视的是"去程回程是否重合"。一份温度循环报告往往比单纯升温曲线多暴露 30% 的工艺问题，尤其是胶合面和塑料镜片方案。

六、判读检查清单（照抄可用的实操版）

• ✅ 基准温度标注了没有（25℃? 20℃?）

• ✅ 保温时间是否 ≥ 30 分钟/点

• ✅ 采样点 ≥ 8 个，关键温度点附近加密

• ✅ 做了去程 + 回程双扫描没有

• ✅ 焦面漂移方向符合材料预期（低温前移/高温后移）

• ✅ 焦面漂移斜率在可补偿范围内

• ✅ 峰值横移（焦面漂）和峰值下降（像质退）分开看了没有

• ✅ 多空间频率（≥ 3 档）分开评估

• ✅ 五项异常（拐点/迟滞/离群/视场/波长）过一遍

• ✅ 是否覆盖到客户真实使用工况（视场、波长、温度循环方向）

小结

变温 MTF 读图的关键，是把三张图分开看、再合起来判：

• 焦面漂移曲线负责回答"焦面往哪漂、漂多快、有没有拐点"；

• 离焦曲线叠加负责回答"峰值横移（焦面）和峰值下降（像质）各是多少"；

• 多空间频率曲线负责回答"退化是全局的还是高频局部的"。

三张图一拼，就能告诉客户：这颗镜头在 -40℃ 到 +85℃ 之间，焦面漂了 X μm、MTF 掉了 Y%、主要退化在 高频/低频，是不是可逆。这才是工程师读变温 MTF 报告的实用门槛。
