镜头装调后MTF不达标的成因诊断与工程对策

在光学系统装调现场，一种并不罕见的情况是：镜头严格按照图纸完成装配，尺寸未超差，间隔符合设计，螺纹拧紧到位，目视检查无划伤或灰尘——但上台进行MTF测试，结果在特定空间频率下比设计值低了10%~20%，个别方位甚至更差。排查原因的过程，往往比发现问题本身更消耗时间。本文从工程实践出发，系统梳理镜头装调后MTF不达标的主要成因，并建立标准化的诊断流程。

一、MTF不达标的底层逻辑

MTF描述的是光学系统传递对比度的能力，其本质是波像差的综合体现。装调引入的MTF劣化，本质上都是波像差增量的反映。从波像差的来源看，装调阶段能引入的误差可分为三类：

（1）元件自身误差：单片面形、厚度、折射率不均匀性；

（2）位置误差：元件相对光轴的偏心（decenter）和倾斜（tilt），以及轴向间距偏差；

（3）界面误差：接触应力引起的面形变形，装配热效应导致的残余应力。

三类误差叠加，最终在探测器面上表现为MTF下降。理解这一底层逻辑，诊断方向才不会走偏。

二、最常见原因：偏心与倾斜

偏心（lateral decenter）和倾斜（tilt）是装调引入MTF劣化最主要的原因，也是最容易被忽视的原因——它们不像轴向间距偏差那样可以直接用塞尺或千分表量出来。

（一）偏心的来源与MTF特征

镜片偏心来源于以下几个环节：镜筒孔系加工精度不足——镜座孔与镜筒外圆的同轴度、各级孔系之间的同轴度误差是偏心的主要来源，对于多组镜头，每一级孔系的偏差都会累积；镜片本身定心误差——光学零件的光轴与机械轴（外圆轴线）的偏差，即定心误差，正规加工的镜片定心精度通常在几十微米以内，但如果定心加工工艺不规范，误差可达0.1 mm量级；压圈不均匀受力——压圈拧紧时，如果螺纹同轴度差或拧紧力矩不均匀，会对镜片边缘施加非均匀侧向力，导致镜片在镜座中发生微量横向位移。

偏心主要引入彗差（coma），表现为MTF在视场边缘和特定方位（子午/弧矢）有明显不对称性。中心视场MTF可能仍接近设计值，但偏轴视场劣化明显，且旋转镜头后劣化方向随之旋转。

（二）倾斜的来源与MTF特征

镜片倾斜通常来自：镜座支承面的垂直度误差——镜座端面与镜筒轴线的垂直度偏差导致镜片产生整体倾斜；镜片本身的楔形误差（wedge）——镜片两面的平行度误差使光轴相对于机械轴产生倾斜角；间隔环端面平行度不足——多片叠装时，间隔环两端面不平行会将倾斜误差逐级传递累积。

倾斜主要引入像散（astigmatism），表现为子午方向和弧矢方向MTF值出现分离，在焦平面上点扩散函数（PSF）从圆形变为椭圆形。

三、轴向间距误差

轴向间距（air space）对MTF的影响是设计阶段分配公差时的主要考量因素，但装调时仍然容易引入超差。

（一）间距误差的典型来源

间隔环厚度公差累积——当多个间隔环串联使用时，每个间隔环的厚度公差（通常为±0.01~0.05 mm）会直接累加，5个间隔环串联总误差可达±0.1~0.25 mm；镜片实际中心厚度偏差——光学零件的中心厚度公差通常为±0.05~0.1 mm，直接影响实际间距；压圈拧紧程度不一致——拧紧力矩不同对间距的影响可达数十微米，在精密系统中不可忽视。

（二）间距误差对MTF的影响

轴向间距变化主要影响系统的像差平衡状态。设计时各组元件的像差是相互补偿的，间距变化破坏这种平衡，导致残余像差增大。常见表现是全视场MTF均匀下降，或不同焦距位置（对于变焦镜头）的MTF恶化程度不一致。

四、装配应力导致的面形变形

装配应力引起镜片面形变化是一个在实际工程中经常被低估的问题。

（一）压圈过紧引起的面形变化

当压圈对镜片施加轴向压紧力时，镜片通过接触面将力传递至镜座，产生弯曲变形。对于大口径薄镜片（径厚比大于6:1），压圈施加的环形力可显著改变镜片面形，引入球差和像散成分。典型案例：某φ60 mm平凸镜，设计厚度5 mm，径厚比12:1。压圈拧紧后，干涉仪检测发现面形PV值从装配前的0.2λ变为0.6λ，导致系统MTF在80 lp/mm处下降约15%。诊断方法为拆下压圈后重新检测镜片面形，与装配前比对——如果面形恢复，则应力变形是主因。

（二）热应力残余

镜头在高温环境下装配（如使用光学胶粘接后的固化过程），或胶层固化时产生的收缩应力，都会在镜片上留下残余应力并改变面形。室温下MTF测试合格、但在温变试验后MTF下降的情况，往往与此相关。

五、测试环节引入的"假性不达标"

在排查装调问题之前，有必要先确认MTF测试本身没有问题。以下几种情况会导致测试结果虚低：

焦面位置未准确对准：MTF对离焦（defocus）极为敏感。在设计截止频率（Nyquist频率）附近，离焦10 μm就可能导致MTF下降20%以上。正确的排查方法是在焦面附近进行多点扫描，找到MTF峰值位置，以峰值处的MTF作为判断依据。

测试靶标对准误差：斜刀刃法（slanted edge）MTF测试时，刀刃角度偏差、靶标与光轴垂直度偏差都会影响测试精度。

杂散光与环境振动：测试环境中的杂散光会抬高探测器背景信号，降低测量对比度。桌面振动会导致PSF展宽，MTF曲线下移。基本验证方法是遮住光源检查探测器背景值是否符合预期，以及拍摄多帧取平均观察结果稳定性。

六、诊断流程建议

面对MTF不达标的结果，建议按以下顺序排查，从低成本到高成本，从无损到有损：

第一步，确认测试系统状态：排除焦面对准误差和靶标对准误差，确保MTF测试数据本身可靠。

第二步，分析MTF曲线的空间分布特征：区分是全场均匀下降（指向间距误差或面形变形）、视场边缘方位不对称下降（指向偏心/倾斜），还是子午/弧矢分离（指向倾斜/像散）。

第三步，分解装配环节：对存在偏心特征的镜头，用中心偏差测量仪逐镜检测各镜片的实际偏心量和倾斜量，确认是否超出设计允差。

第四步，检查装配应力：拆卸压圈或松开紧固件后复测MTF，观察是否有明显恢复。如有，对应力来源进行针对性修正。

第五步，验证轴向间距：使用非接触式光学测厚仪测量实际空气间隔，与设计值比对。

这套流程的核心逻辑是：先定性（MTF的空间分布特征），再定位（是哪一类像差），最后定因（找到引入该像差的装调环节）。

七、几个值得注意的工程细节

不宜轻易判定"设计余量不足"：装调工程师容易将MTF不达标归因于光学设计公差太紧，但在大多数实际案例中，装调工艺才是主因。设计给出的公差是在理想工艺条件下的余量，工艺实现不到位，公差余量再大也无意义。

压圈力矩一致性：压圈拧紧力矩应采用扭矩扳手控制而非凭手感。同一型号镜头批量生产时，压圈力矩的一致性直接影响MTF的批次一致性。

装调环境温度控制：装调在20℃环境下进行，测试在另一温度环境下进行时，金属镜筒的热膨胀会改变镜片间距和镜座配合状态。精密镜头应在恒温间完成装调和测试。

清洁度影响：镜片表面残留的指纹、油脂、粉尘会在特定空间频率引入散射，导致中高频MTF下降。装调后应在无尘间完成清洁并检查内部透光状态。

镜头装调后MTF不达标的原因并不总是显而易见的。偏心和倾斜是最主要的装调引入像差来源，但间距累积误差、装配应力变形以及测试环节本身的问题同样不可忽视。诊断的关键在于读懂MTF曲线的空间分布特征——它是像差成分的"签名"，能够指向具体的装调问题。将这个特征与装调流程对应起来，排查效率将显著提高。

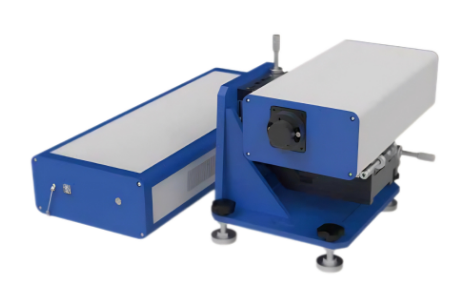

在实际工程中，专业的光学测量设备是准确诊断的核心保障：使用MTF测量仪（如TRIOPTICS ImageMaster系列）获取高置信度的MTF数据，使用中心偏差测量仪（如OptiCentric系列）精确定量偏心与倾斜量，使用非接触式干涉仪（如μPhase系列）检测面形变化——三者结合，构成完整的"测试-诊断-验证"技术闭环。
