光学面间偏心与机械面间偏心的定义辨析及工程应用差异

    在光学透镜精密加工、检测及光学系统装配质控领域，偏心是衡量光学元件几何同轴度与光轴一致性的核心技术指标。由于行业内对偏心的定义基准、测量逻辑存在不同执行标准，机械面间偏心与光学面间偏心两类参数常被混淆，进而引发加工检测、性能评价中的认知分歧。本文从定义内涵、测量原理、数值特征及工程价值出发，对两类偏心参数进行系统辨析，为光学元件精度评价提供专业参考。

    一、两类偏心参数的定义与测量原理
    1.1机械面间偏心
    机械面间偏心以透镜几何结构为基准，定义为透镜上下两个光学表面的几何面顶点在垂直于机械基准轴的平面内的投影偏移距离。该参数本质上表征透镜几何外形的同轴度，其数值主要由模具加工精度、透镜成型工艺及机械装配精度决定。
    当前行业内UA3P、LuphoScan等几何形貌检测设备均采用该定义进行测量，测量结果直接反映元件几何结构的偏移程度，在常规精密加工条件下，机械面间偏心数值通常处于较小量级。
    1.2光学面间偏心
    光学面间偏心以光学系统工作基准为核心，定义为构成透镜有效光轴的上下表面光学球心在垂直于基准轴平面内的投影偏移量。该参数基于光学反射偏心测量原理，由OC偏心仪等专业光学检测设备获取，直接表征光学光轴与几何基准轴的偏离程度。
    作为与光学成像性能直接关联的指标，光学面间偏心与定心磨边工艺的评价逻辑一致，是判断光学元件能否满足系统使用要求的核心依据。

    二、机械偏心与光学偏心的核心差异
    机械面间偏心与光学面间偏心属于完全独立的物理参量，二者在基准维度、测量方式、数值表现及影响因素上存在本质区别，具体差异如下：

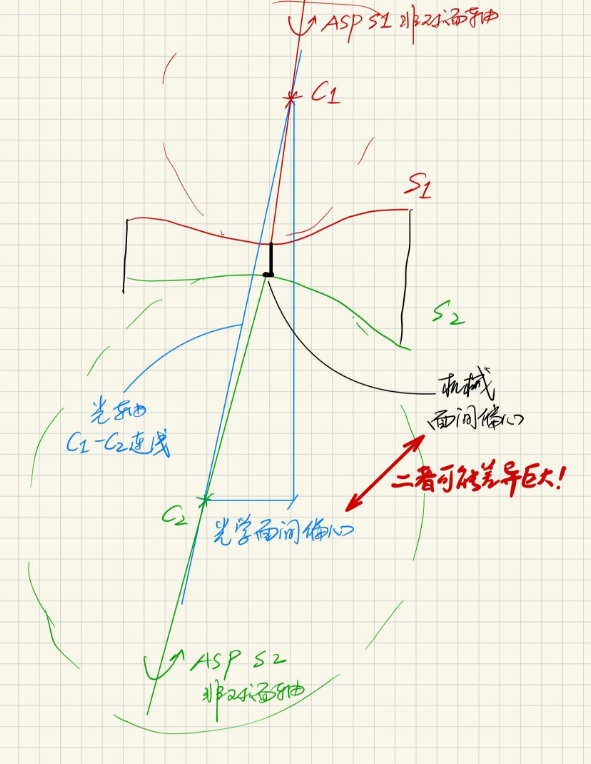

    1.基准对象不同：机械偏心以表面几何顶点为基准，聚焦几何结构同轴度；光学偏心以表面光学球心为基准，聚焦光轴偏移特性。
    2.测量设备不同：机械偏心采用UA3P、LuphoScan等几何检测设备，光学偏心采用OC偏心仪等光学专用检测设备。
    3.数值特征不同：机械偏心数值通常较小，主要由模具精度限制；光学偏心受曲率结构、球心间距等影响，可出现远大于机械偏心的数值。
    4.决定因素不同：机械偏心由机械加工与成型工艺决定，光学偏心由机械偏移、面形曲率、球心轴向间距共同决定。

    三、典型工程现象与关键技术结论
    结合实际加工与检测工况，两类偏心参数呈现出显著的工程特性，可总结为以下核心结论：
    1.两类偏心参数无直接换算关系，不可相互等效替代，机械偏心达标不代表光学偏心满足使用要求。

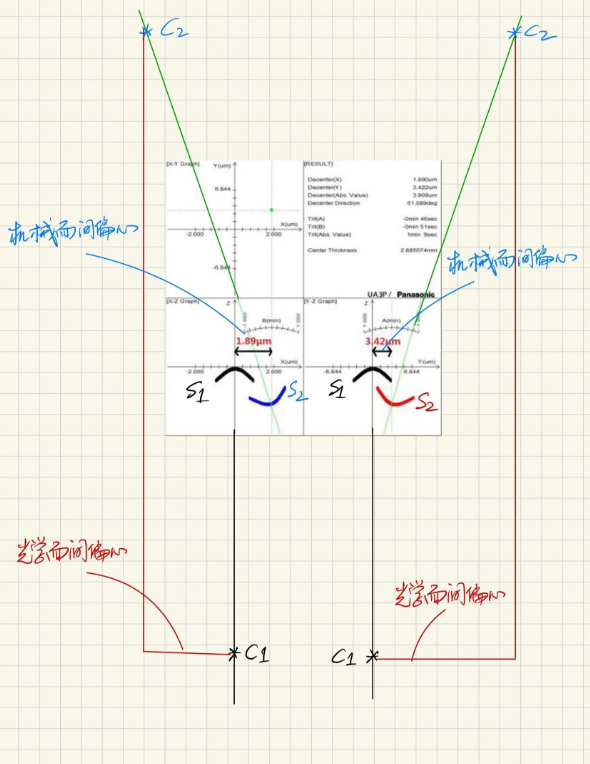

    2.实际生产中普遍存在机械面间偏心仅1~2μm，而光学面间偏心达数十微米的工况，充分说明几何精度无法直接等同于光学性能。

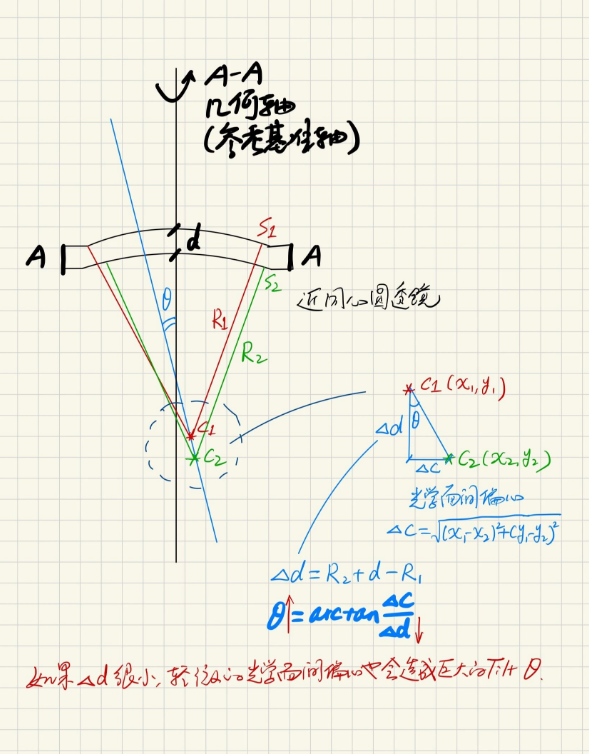

    3.在弯月透镜等特殊结构中，由于两表面球心轴向间距极小，微小的光学偏心即可引发光轴大幅倾斜，进而显著劣化系统波前误差与成像质量。
    4.理论上存在机械偏心数值较大、但光学偏心为零的特殊工况，进一步印证二者属于不同维度的评价指标。

    四、工程应用与质量控制建议
    基于两类偏心参数的物理内涵与工程特性，在光学系统设计、元件加工及性能验收中，建议遵循以下原则：
    1.以光学面间偏心作为光学元件性能验收的核心指标，该参数更贴合光学系统实际工作逻辑，可直接反映元件对成像质量、MTF性能的影响。
    2.机械面间偏心仅作为几何加工工艺的辅助质控指标，用于管控模具与成型精度，不可替代光学偏心作为最终性能判定依据。
    3.针对高精度光学系统，需结合透镜曲率结构优化加工工艺，重点管控球心轴向间距较小的元件，避免因微小光学偏心引发光轴倾斜。
    4.在技术沟通与标准制定中，应明确偏心参数的定义基准，统一测量方式与评价标准，减少因定义差异导致的技术分歧。

    机械面间偏心与光学面间偏心是光学元件检测体系中两类不同维度的技术参数，前者服务于几何加工质控，后者直接决定光学系统性能。在精密光学工程实践中，只有清晰界定二者定义边界，依据应用场景选择适配的评价指标，以光学偏心为核心把控元件性能，以机械偏心为辅助优化工艺，才能有效保障光学系统的成像质量与工作稳定性。
