贝塞尔光束斜入射光学像差机理及优化方案
贝塞尔光束作为一类典型无衍射光束,凭借优异的光场稳定性、自愈合特性与狭长聚焦特性,在显微成像、激光精密加工、光学微操控等领域展现出重要应用价值。在理想垂直入射条件下,贝塞尔光束经由均匀介质界面折射后,仍可维持对称的光场分布与稳定的无衍射特性。但在实际光学系统中,受样品结构、光路布局、工作空间等条件限制,斜入射工况难以完全避免,由此引发的光学像差会显著破坏光束原有性能,成为影响系统成像精度与加工质量的关键问题。

一、斜入射条件下的光束畸变特征
当贝塞尔光束以倾斜角度入射样品界面时,其光场形态会发生明显畸变,主要表现为:聚焦焦线出现明显弯曲,主焦点发生位置偏移与分裂,光束旁瓣强度显著提升,有效能量向非工作区域弥散,整体光场对称性大幅破坏。在此状态下,贝塞尔光束的无衍射特性与自愈合能力显著衰减,无法维持设计工况下的光学性能。
二、像差产生的内在机理
贝塞尔光束的理想光场由一组呈圆锥对称分布的平面波分量相干叠加而成,对称的波矢分布是其保持无衍射特性的核心基础。在斜入射条件下,不同锥角的平面波分量在介质界面处经历非对称折射,各分量的折射角度、传播光程与相位关系发生系统性偏离,原有相干叠加条件被破坏,进而导致波前畸变、焦点错位与光场重构,最终表现为各类光学像差。
三、像差对实际应用的影响
此类斜入射像差会直接降低光学系统的工作性能:在显微成像中造成分辨率下降、对比度降低与图像畸变;在激光微加工中导致加工轮廓偏差、边缘质量劣化与能量分布不均;在光学操控场景中引发光阱力畸变,降低粒子捕获与操控稳定性;在内窥镜等集成光学系统中,则会进一步加剧成像失真,影响系统整体可靠性。
四、主流像差校正与优化途径
针对贝塞尔光束斜入射引发的像差问题,当前主流解决方案可归纳为四类:
1.光路几何优化
通过优化系统布局实现近似垂直入射,配合浸没式光学组件、适配棱镜组等结构,从源头降低非对称折射带来的波前畸变,适用于工况相对固定的光学系统。
2.自适应光学校正
采用波前传感器实时检测畸变波前,结合变形镜或空间光调制器进行动态波前调制,实时补偿斜入射带来的相位误差,具备较强的工况适应性。
3.相位预畸变补偿
依托空间光调制器预先加载与界面畸变共轭的相位分布,使光束在经过介质界面折射后自动抵消波前误差,实现无像差聚焦,适用于已知界面参数的稳定工况。
4.新型抗像差光束设计
通过矢量光场调控、多光束复合等方式设计改良型无衍射光束,如矢量贝塞尔光束、艾里-贝塞尔复合光束等,提升光束自身对非对称折射的耐受能力,从光束本源提升抗干扰性能。
贝塞尔光束斜入射像差的核心成因,是其固有的对称光场叠加结构在非对称折射条件下被破坏,进而导致光束核心性能衰减。通过光路结构优化、动态波前校正、相位预补偿及新型光束构型设计等方式,可有效抑制此类像差,提升贝塞尔光束在复杂工况下的适用性,为其在高精度光学检测、微纳加工、生物医学成像等领域的工程化应用提供支撑。
-
从"装上去"到"对准":CamTest与ProCam如何打通相机模块的检测装调闭环

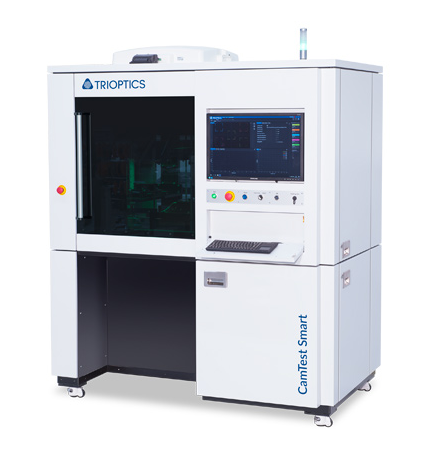

TRIOPTICS的CamTest®和ProCam®系列就是沿这条线搭起来的:CamTest负责"测",ProCam负责"测+调+锁",从研发验证到量产终检一路覆盖。
