各类型物像共轭光学系统的传函仪MTF测量装置光学系统布局
在光学系统检测领域,光学传递函数(MTF)是评价系统成像质量的核心指标,其测量精度直接决定了光学系统的性能评估可靠性。物像共轭关系作为光学系统的基础特性,不同共轭类型的光学系统,其传函仪MTF测量设备的光学系统布局存在显著差异。本文将针对三类典型物像共轭光学系统,简要阐述其MTF测量装置的光学系统布局要点,为相关领域的检测工作提供参考。
光学系统的物像共轭关系主要分为三类,分别为无限-有限(INF-FIN)、有限-有限(FIN-FIN)、无限-无限(INF-INF,无焦系统),三类系统的成像原理不同,对应的MTF测量装置布局也需针对性设计,以确保测量的准确性和合理性。
一、无限-有限(INF-FIN)物像共轭系统MTF测量装置布局
无限-有限物像共轭系统的核心特征是物方位于无限远,像方位于有限距离处,典型应用包括望远镜物镜、相机镜头等。针对此类系统的MTF测量,传函仪光学布局需满足“无限远物成像”的模拟要求。
测量装置通常由无限远物方模拟模块、待测光学系统、像方接收与检测模块三部分组成。其中,无限远物方模拟模块通过平行光管实现,将目标物(如正弦光栅、星点板)成像为平行光,入射至待测光学系统;待测光学系统将平行光聚焦于像方有限平面,形成清晰像;像方接收模块(如CCD探测器、光电倍增管)捕捉成像信号,经信号处理系统计算得到MTF值。布局设计的关键的是保证平行光管出射光的平行度,以及待测系统与接收模块的同轴度,避免光路偏移影响测量精度。

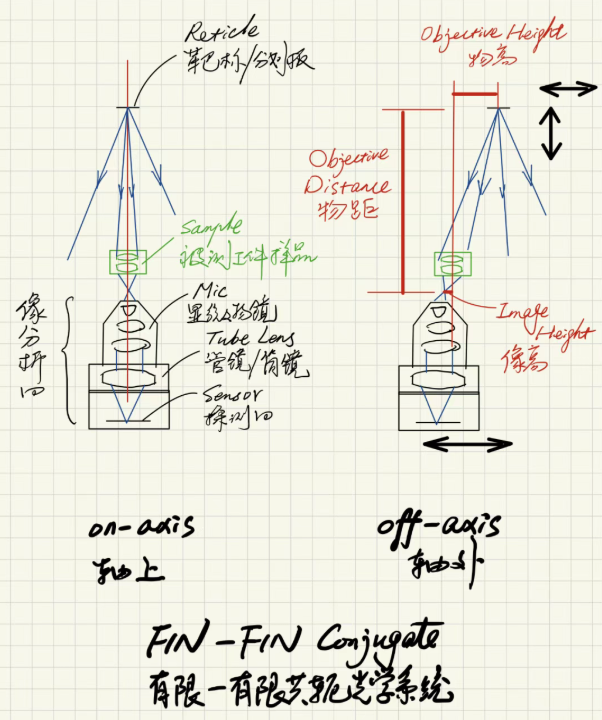

二、有限-有限(FIN-FIN)物像共轭系统MTF测量装置布局
有限-有限物像共轭系统的物方与像方均位于有限距离处,常见于显微镜物镜、投影仪镜头等近距离成像系统。此类系统的MTF测量需模拟实际工作中的物像距离,确保测量场景与实际应用场景一致。
其光学布局核心是设置有限距离的物方目标与像方接收装置,且物方目标、待测光学系统、像方接收装置三者需严格同轴。物方目标采用高精度正弦光栅,通过精密位移平台固定,确保目标物到待测系统的物距符合设计要求;待测光学系统将物方目标成像于像方接收模块的探测面上,接收模块采集成像的对比度信息,结合目标物的原始对比度,计算得到系统的MTF曲线。相较于无限-有限系统,此类布局需重点控制物距与像距的精准度,减少距离偏差对测量结果的影响。

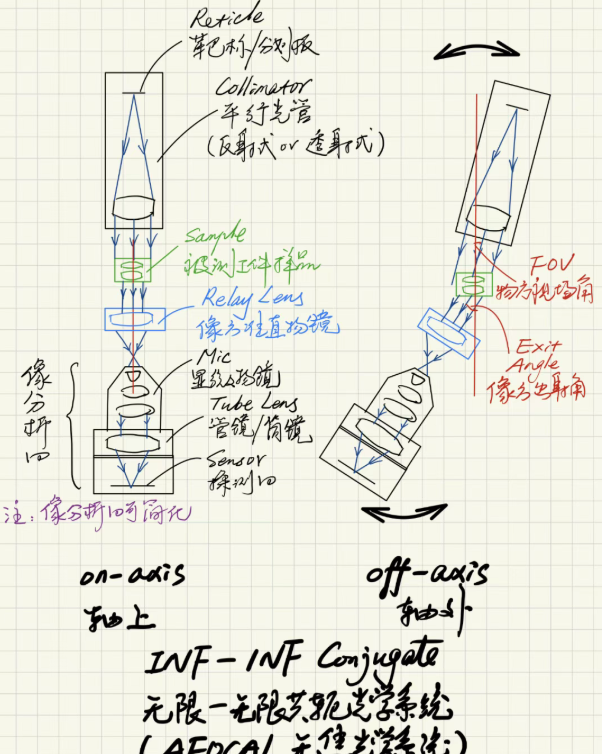

三、无限-无限(INF-INF,无焦系统)MTF测量装置布局
无限-无限物像共轭系统又称无焦系统,其物方与像方均为无限远,入射光与出射光均为平行光,典型代表包括望远镜目镜、激光扩束系统等。此类系统的MTF测量需兼顾入射平行光的稳定性与出射平行光的检测精度。
测量装置布局由入射平行光模块、待测无焦系统、出射平行光检测模块构成。入射平行光模块产生高质量平行光,入射至待测无焦系统后,出射光仍为平行光(方向或光束口径发生改变);出射平行光检测模块通过聚焦透镜将平行光聚焦于探测器,捕捉出射光的成像信息,进而计算MTF值。布局设计的关键是保证入射平行光的光束质量,以及待测系统出射光的平行度检测精度,避免因光束发散或偏移导致测量误差。

四、总结与参考
综上,三类物像共轭光学系统的MTF测量装置光学布局,需根据系统的物像共轭特性针对性设计,核心在于模拟系统实际工作的物像条件,保证光路同轴度、光束质量与距离精度,从而实现MTF的精准测量。本文所述布局要点供相关技术人员参考,具体实施过程中可结合待测系统的具体参数与性能要求,进一步优化布局细节。
此外,光学检测领域还有诸多相关技术要点,包括内窥镜成像质量检测及装调、光学中心偏差(偏心)测量及定心装调、折射率测量、曲率半径测量、定心车削等,相关技术细节可参考往期专题内容,为光学系统的检测与装调工作提供全面支撑。
-
